Ｒｅｖ. 1.0 包装要领书 在盛放标准附件等的纸板箱内一并 放入螺钉 ､ 托架 ､ 监视器 ｡ 用气泡包装材料横向包裹监视器， 以 胶带固定 ｡ 在盛放标准附件 等的纸板箱内一并放入 螺钉 ､､ ､ 托架 监视器 监视器托架 ｡ 图 7-2 11
Ｒｅｖ. 1.0
包装要领书
7. 视觉监视器
一起包装在标准附件纸板箱内
｡

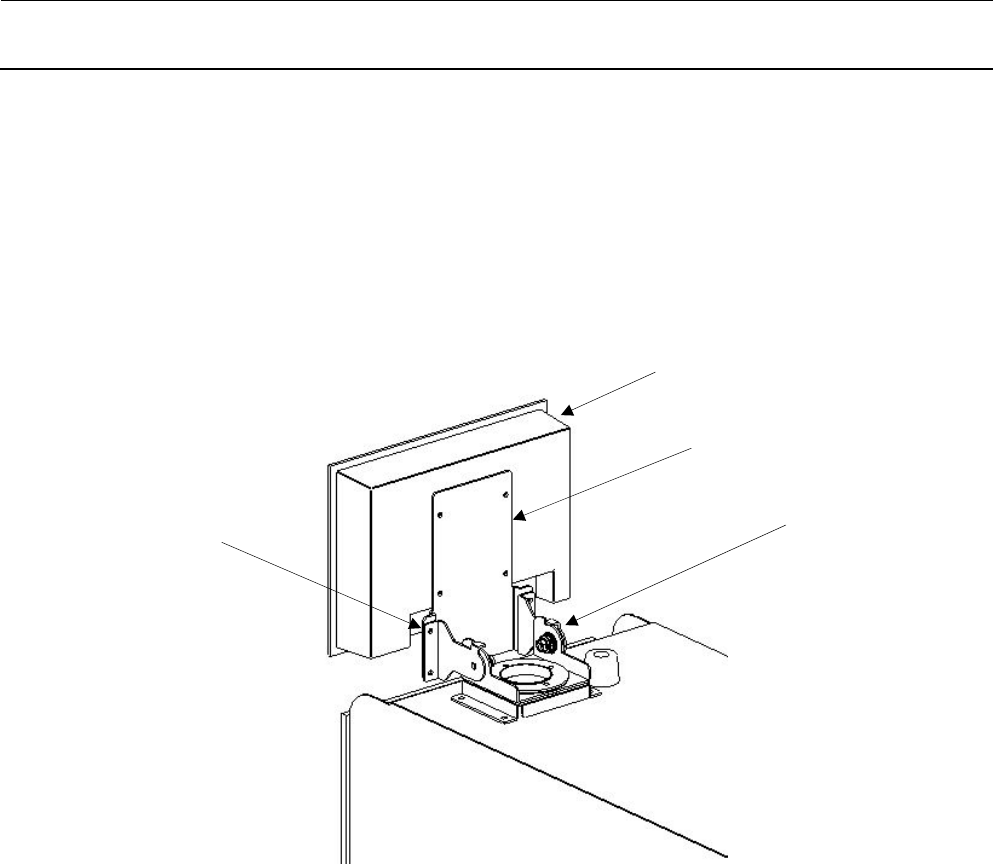

１） 将监视器部分从角度可调式固定用铰链上卸下
｡
监视器和托架连在一起包装
｡
固定用螺钉（4 个部位）
角度可调式固定用铰链
监视器
托架
图 7-1
２） 参照图 7-2,将固定用螺钉
､
监视器部分包装到标准附件纸板箱内
｡
此时,如纸板箱内出现空隙,要填充气泡包装材料
､
发泡剂等缓冲材料
｡
３） 将全部附件放入标准附件纸板箱后,请用牛皮纸胶带（宽度 50mm）把箱蓋封住
｡
４） 对于配线,请用包装材料包裹,用纤维丝胶带固定在装置上
｡
10
Ｒｅｖ. 1.0
包装要领书
在盛放标准附件等的纸板箱内一并
放入螺钉
､
托架
､
监视器
｡
用气泡包装材料横向包裹监视器，以
胶带固定
｡
在盛放标准附件等的纸板箱内一并放入
螺钉
､､ ､
托架 监视器 监视器托架
｡
图 7-2
11
Ｒｅｖ. 1.0
包装要领书
8. 信号灯（选购品）
包装纸箱
信号灯塔组件
（信号灯塔、蜂鸣器
组件)
１） 把信号灯塔组件（40048045）用厂家指定的
包装箱进行重新包装。
２） 螺母、垫片(附属品)也一起包装。
注）用防震包装塑料罩保护进行包装。
图 8-1
9. KB 支架组、鼠标板
１） 将 KB 连接电缆和鼠标连接电缆从主机上拔下。
２） 将 KB 支架和鼠标板的固定螺丝取下，从主机上卸下 KB 支架组、鼠标板。
３） 卸下 KB 座、鼠标板，用气泡包装材料将 KB 支架组整体、鼠标板包好，与附件放在同一箱内。
图 9-1 KB 组、鼠标板的正面
图 9-2 键盘支架反面
M4 × 8, 有头螺丝
