Ｒｅｖ. 1.0 包装要领书 14. 传送延长部（选购品） 须从贴片机主体上拆下来包装 ｡ ① 参照下图，从贴片机上拆下传送延长部 ｡ 拆下 4 个部位的定位螺钉 ｡ 与螺钉旋紧在一起的还有垫圈，故请注意 ｡ ② 将卸下的零件用气泡包装材料包装，也放在附件箱内 ｡ 定位螺钉 垫圈 定位螺钉 垫圈 28
Ｒｅｖ. 1.0
包装要领书
货号 英文名称
注 2 40079033 NOZZLE SELECTION ASM 1 个
注 2 40107399 SIGNAL RIGHT ASM 1 个
注 2 40052558 USB Memory 1 个
注 2 40108122 HOD ASM (EN) 1 个
注 2 40083341 OPTION HOLDER ASM 1 个
注 2 40044523 FD-DRIVE（USB） 1个
注 2 40044524 CD-DRIVE（USB） 1个
40083069 DRAIN TUBE ASSY 1 个
40081445 INFORMATION OF THE BATTERY DISPOSAL (JP) 1 个
40089308 INFO OF THE BATTERY DISPOSAL (FOR BRAZIL) 1 个
40094361 NSL_GREASE 1 个
※的内容因规格而异。
注 1. ・ 如主机侧使用的是 40106608 POWER ON LAMP 200V CABLE ASM，将
40106609 POWER ON LAMP 400V CABLE ASM 作为附件包装。
・ 如主机侧使用的是 40106609 POWER ON LAMP 400V CABLE ASM，将
40106608 POWER ON LAMP 200V CABLE AS 作为附件包装。
注 2. 选择选项时。
27
Ｒｅｖ. 1.0
包装要领书

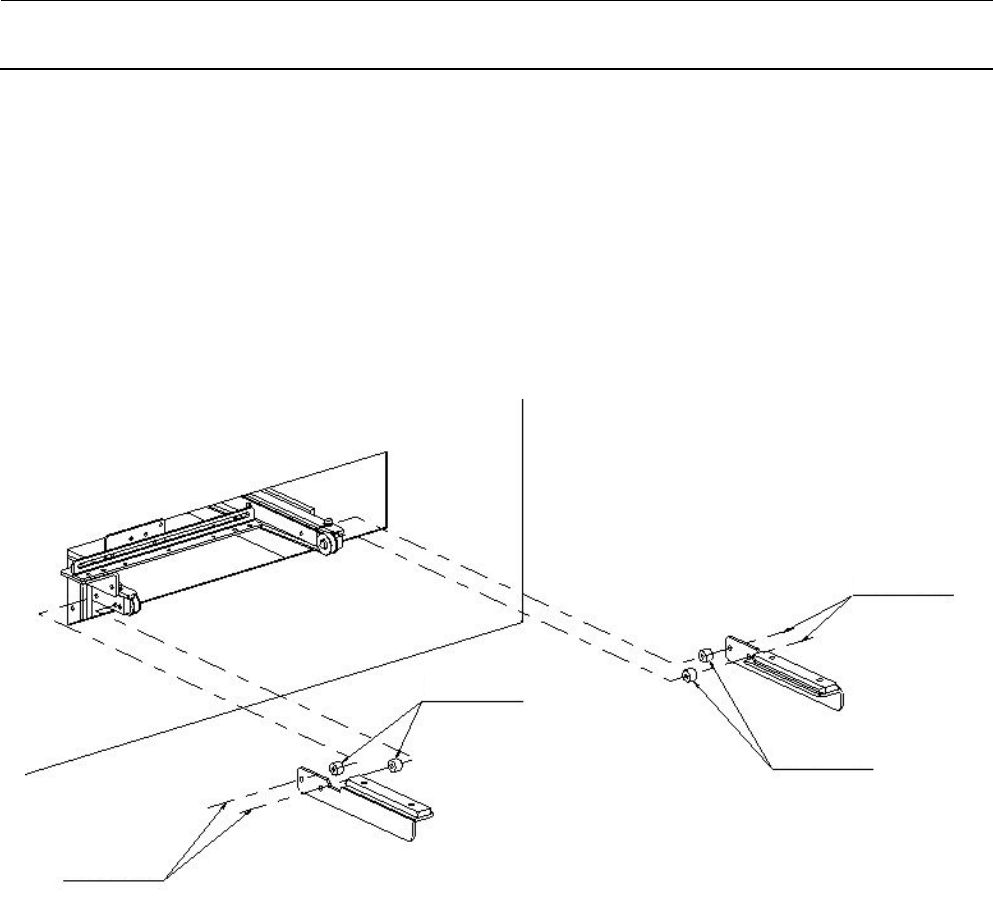

14. 传送延长部（选购品）
须从贴片机主体上拆下来包装
｡
① 参照下图，从贴片机上拆下传送延长部｡
拆下 4 个部位的定位螺钉｡与螺钉旋紧在一起的还有垫圈，故请注意｡
② 将卸下的零件用气泡包装材料包装，也放在附件箱内｡
定位螺钉
垫圈
定位螺钉
垫圈
28
Ｒｅｖ. 1.0
包装要领书
15. 其他选项
附带下列可选部件时，包装方法如下。

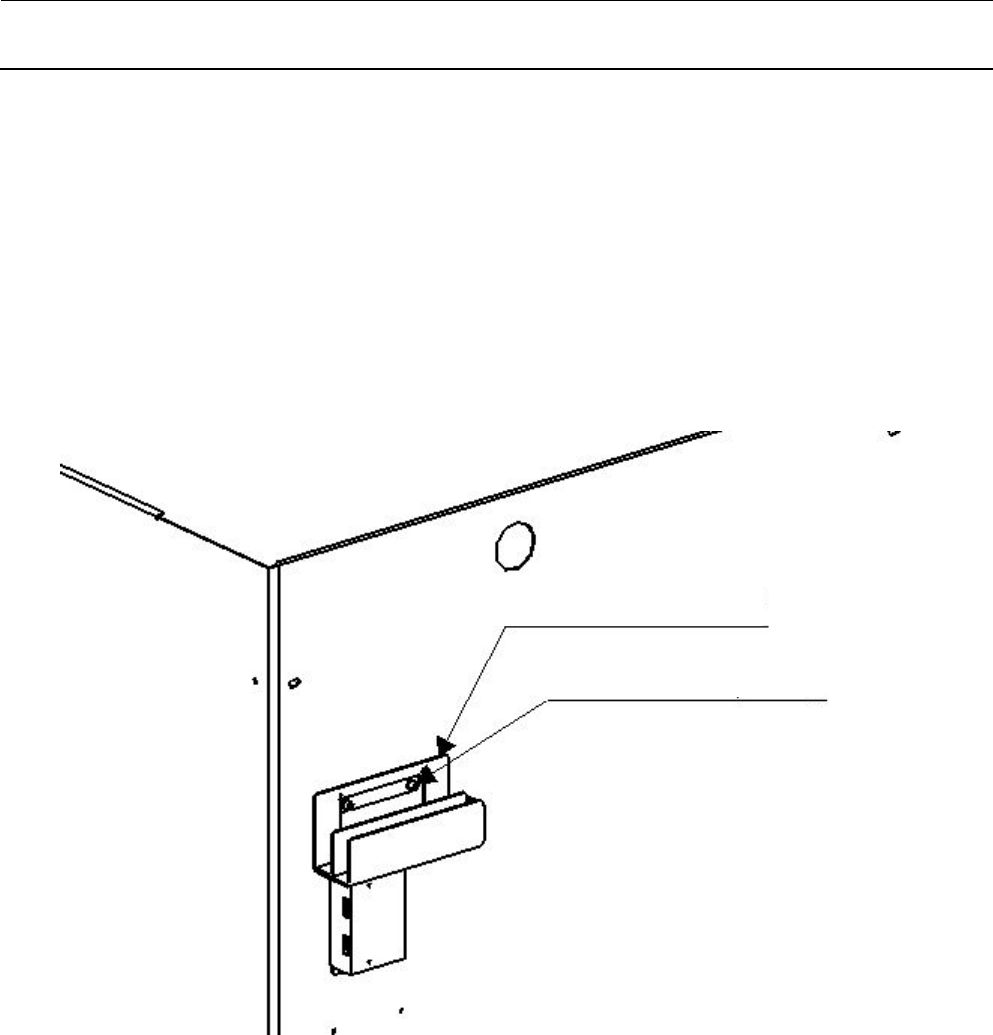

15-1．可选托座
从机体上拆下，用气泡膜包裹后放入纸板箱。
15-2．FD 驱动器、CD 驱动器
放在产品盒里，放入纸板箱。
可选托座
安装螺丝（×2）
