Ｒｅｖ. 1.0 包装要领书 2-2 ．贴片头部分的固定 １） 将贴片头移到最右面 ，紧靠止动橡胶。 ２） 在该状态下将 X 轴止动器紧靠贴片头予以固定，使贴片头不会移动。 ３） 把安装注意标签挂到 X 轴止动器上。 注意标签 40077395 X 轴固定板 SL6030892TN 图 2-2-1 4
Ｒｅｖ. 1.0
包装要领书
2. XY 装置部分
2-1．X 轴框架的固定
１） 安装 Y 轴固定板，固定 X 轴，使 X 轴框架端部组件紧靠 X 轴止动器。
固定后，请确认 X 轴止动器与 X 轴框架端部组件已靠紧。
２） 把安装注意标签安装到 Y 轴固定板上。
Y 轴固定板
注意标签
图 2-1-1
※请左右的 X 框架端部均实施包装作业。
3
Ｒｅｖ. 1.0
包装要领书

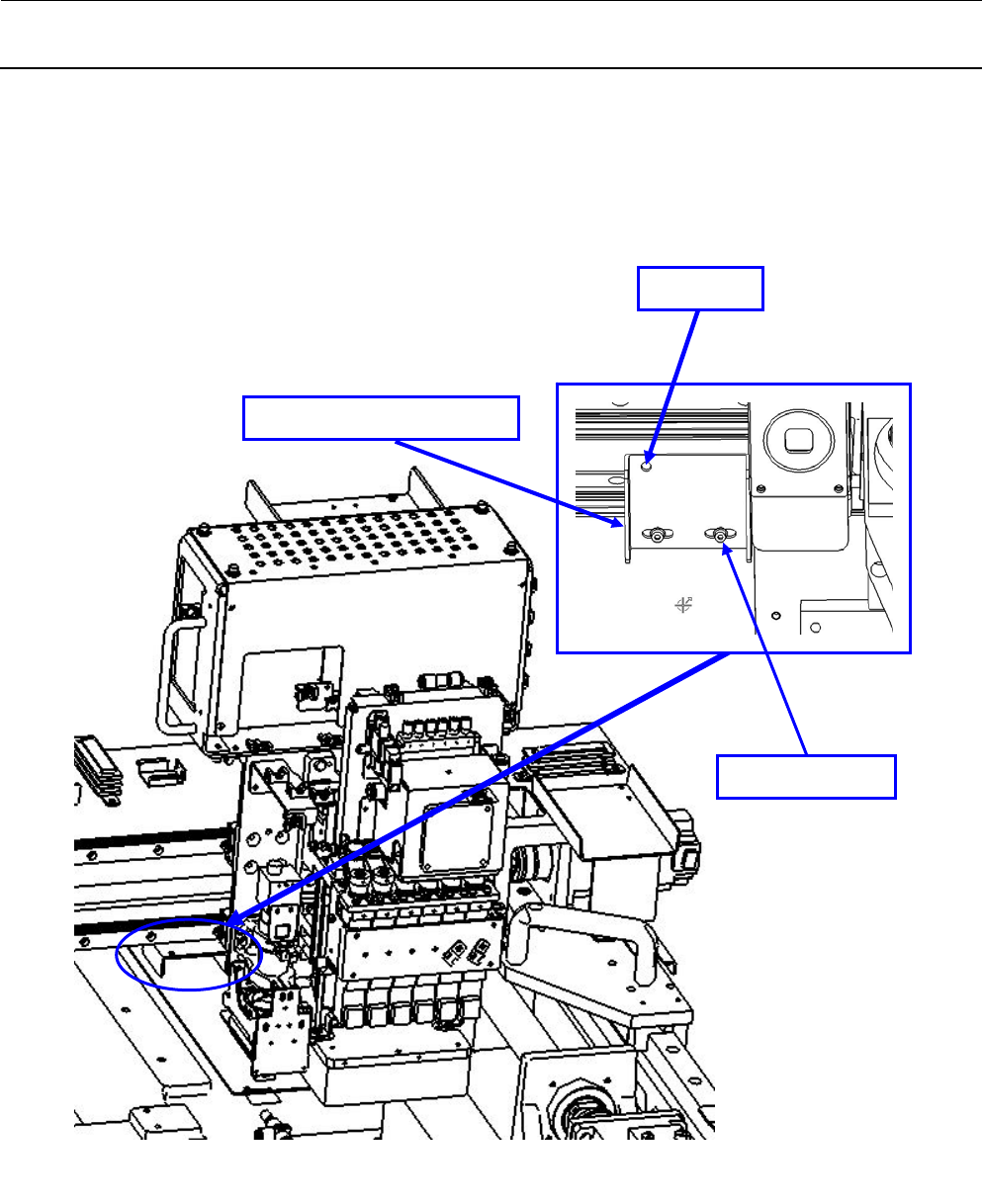

2-2．贴片头部分的固定
１） 将贴片头移到最右面，紧靠止动橡胶。
２） 在该状态下将 X 轴止动器紧靠贴片头予以固定，使贴片头不会移动。
３） 把安装注意标签挂到 X 轴止动器上。
注意标签
40077395 X 轴固定板
SL6030892TN
图 2-2-1
4
Ｒｅｖ. 1.0
包装要领书
3. 传送带装置

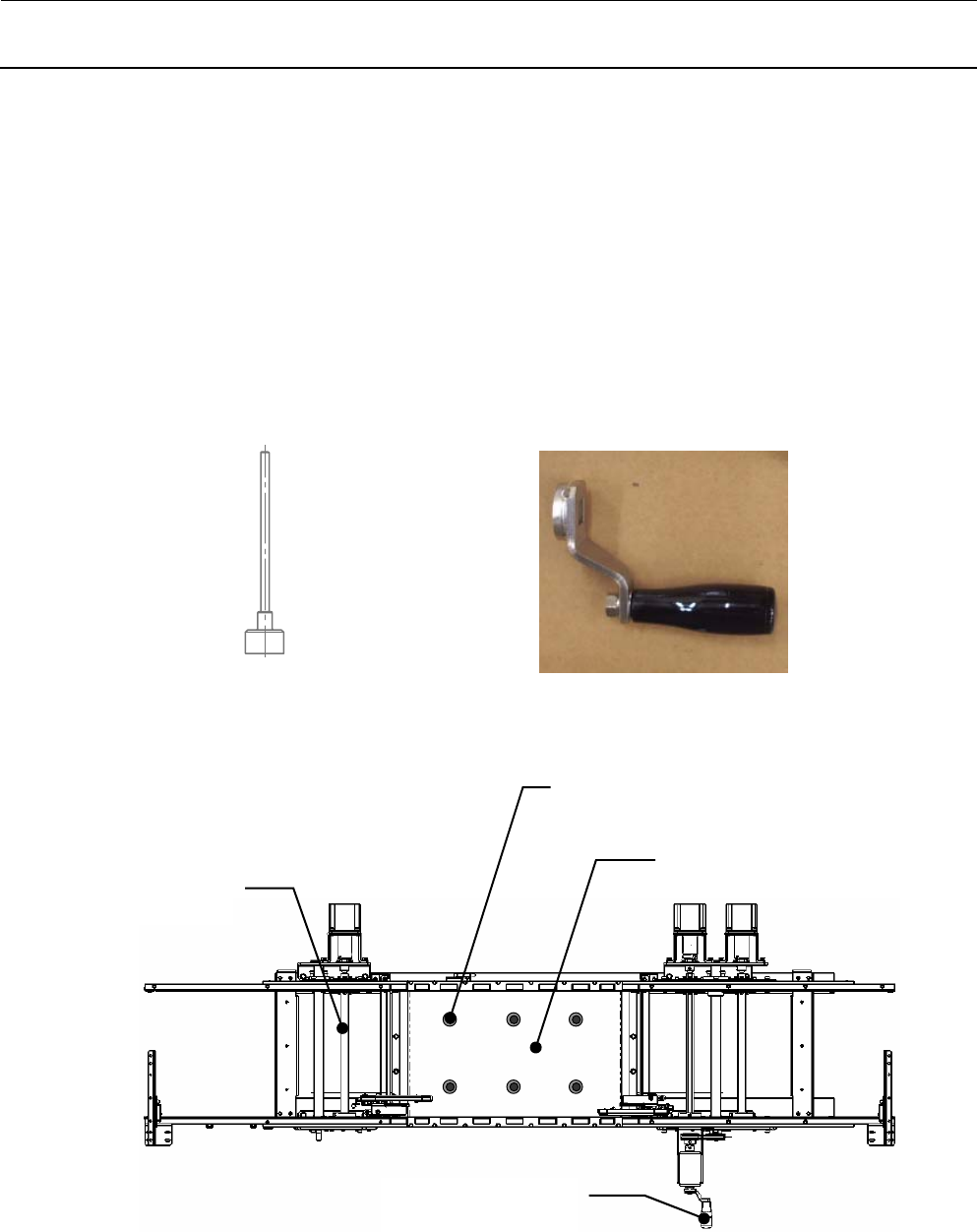

3-1．包装附属品
请把下列 2 件随同其他附属品一起放入包装纸箱 E5353700000（G004）里。
从传送装置上卸下，进行包装。
附属品
・40034506 BACK UP PIN ASSEMBLY ・40072349 HAND KNOB ASM
6 个（M 尺寸） 1 个
图 3-1-2 手柄组件
图 3-1-1 后备销组件
支承台
BACK UP PIN ASSEMBLY
驱动轴
HAND KNOB ASM
图 3-1-3
5
