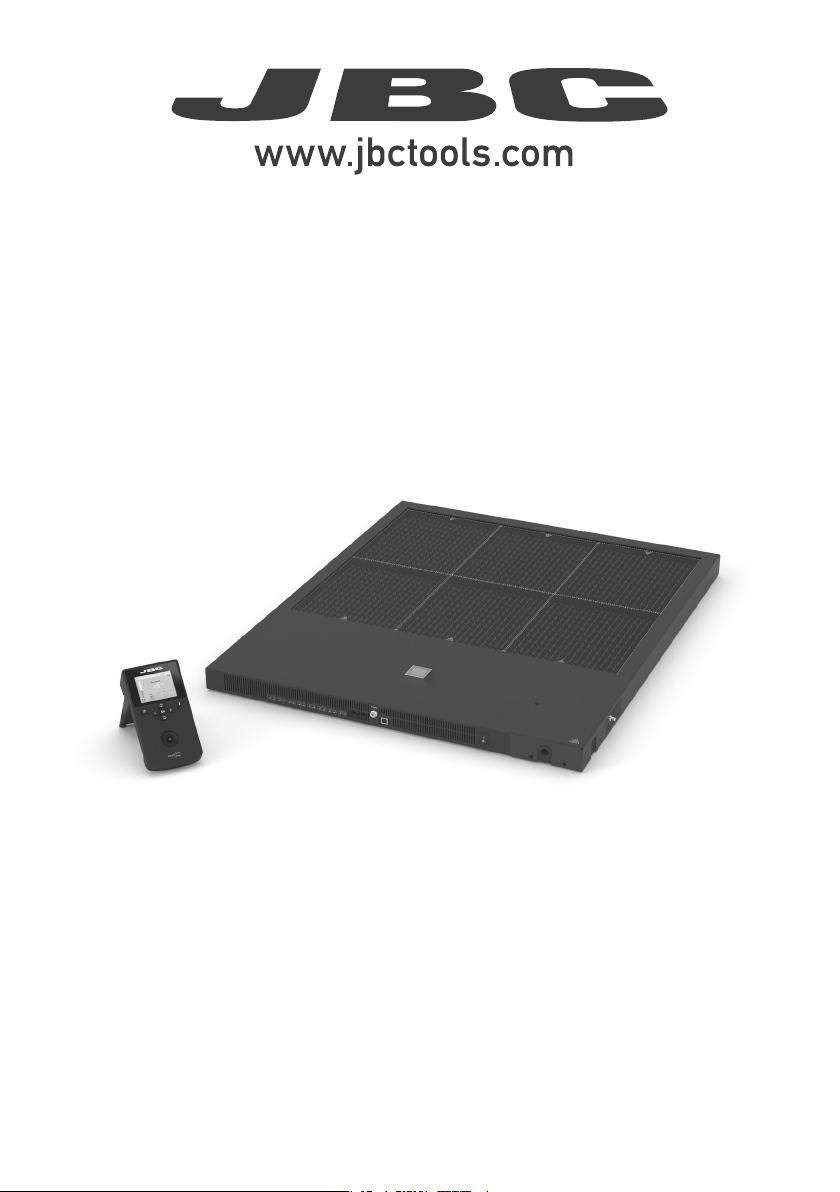

使用手册 PHXLE 预热台 ， 适用于最大尺寸为 51 X 61厘米的PCB
使用手册
PHXLE
预热台，适用于最大尺寸为
51 X 61厘米的PCB
2
预热台，适用于最大尺寸为
51 X 61厘米的PCB ...................................... 1
个
本手册对应以下料号：
PHXLE-2HA (230V)

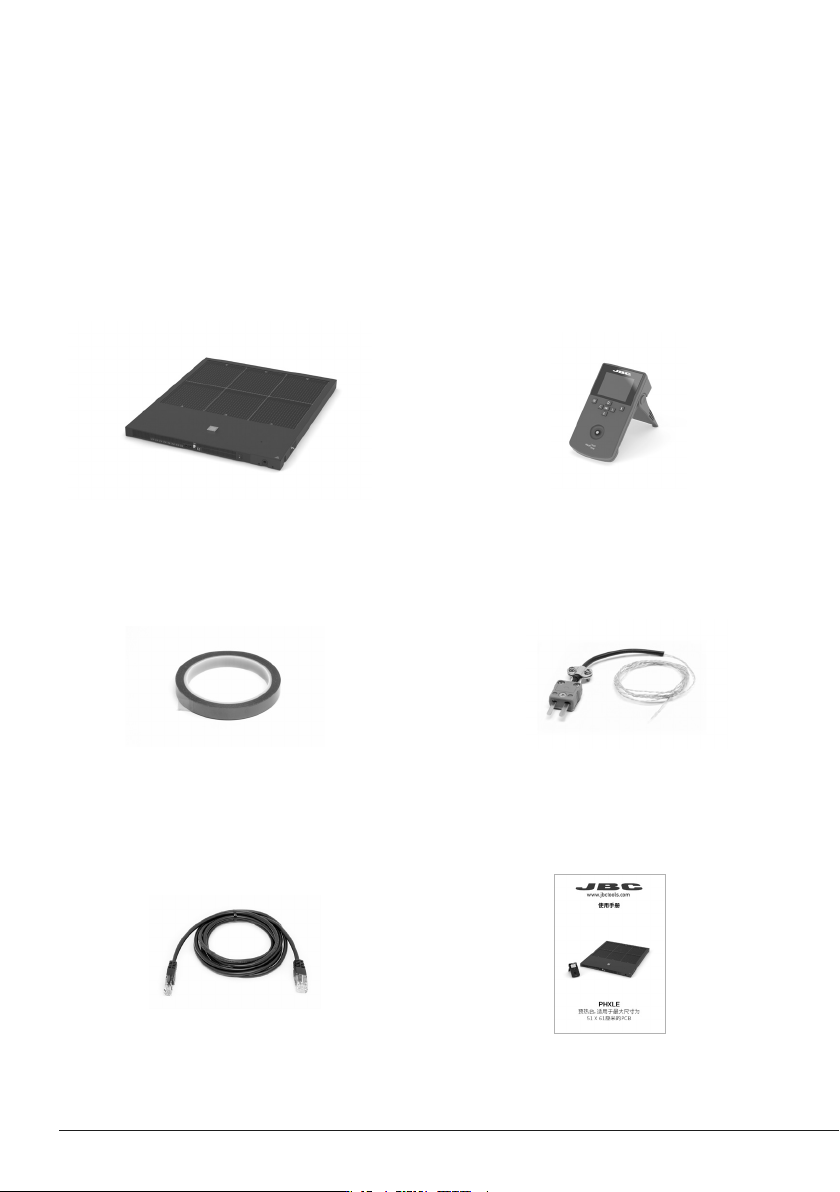

包装清单
包含以下元件：
控制器
......................................................1
个
料号
ACE-A
耐高温聚酰亚胺薄膜胶带 .................................
1
卷
料号
PH217
K
型热电偶测温线
.......................................
3
个
料号
PH218
RJ45
线缆
...............................................
1
条
料号
0019914
说明书*
.........................................................
1
本
料号
0033601
*英文版说明书请参考国际官网 : www.jbctools.com
3
Zo ne A1
Zone B1
Zone A2
Zone B2
Zone A3
Zone B3
加热区 (6x)
PHXLS
支架的固定托架
型测温线
接口
x8 (K)
用于连接电源
连接机器人用
RJ12
接口
连接控制器用
RJ45
接口
脚踏板接口
USB-B
接口
产品功能及连接
预热台主机
主开关
控制器
2,8
”
彩色
TFT
屏幕
开始
/
暂停
USB-A
接口
支脚折叠和
收回按钮
USB-B
接口
RJ45
接口
(与预热台主机对接用)
垂直立架
