5 1. 松开四颗螺钉并拆下盖子。有两个接口可 选择电缆线连接。如连接电缆线于左侧，则右 侧孔洞可由线缆环盖遮覆以防脏污进入，反之 亦然。 所需工具 ： 2mm (0,079 in) 六 角扳 手。 2. 穿过线缆环和法兰插入线缆，并用内六角螺 钉起子将其固定 。（ 图中所示为单相连接 ）。 3. 按照图 示连接电 缆并重 新组装。 要将电源线连接至预热台主机，请按以下步骤操作： 线缆环 线缆环盖 线缆环 法兰
4

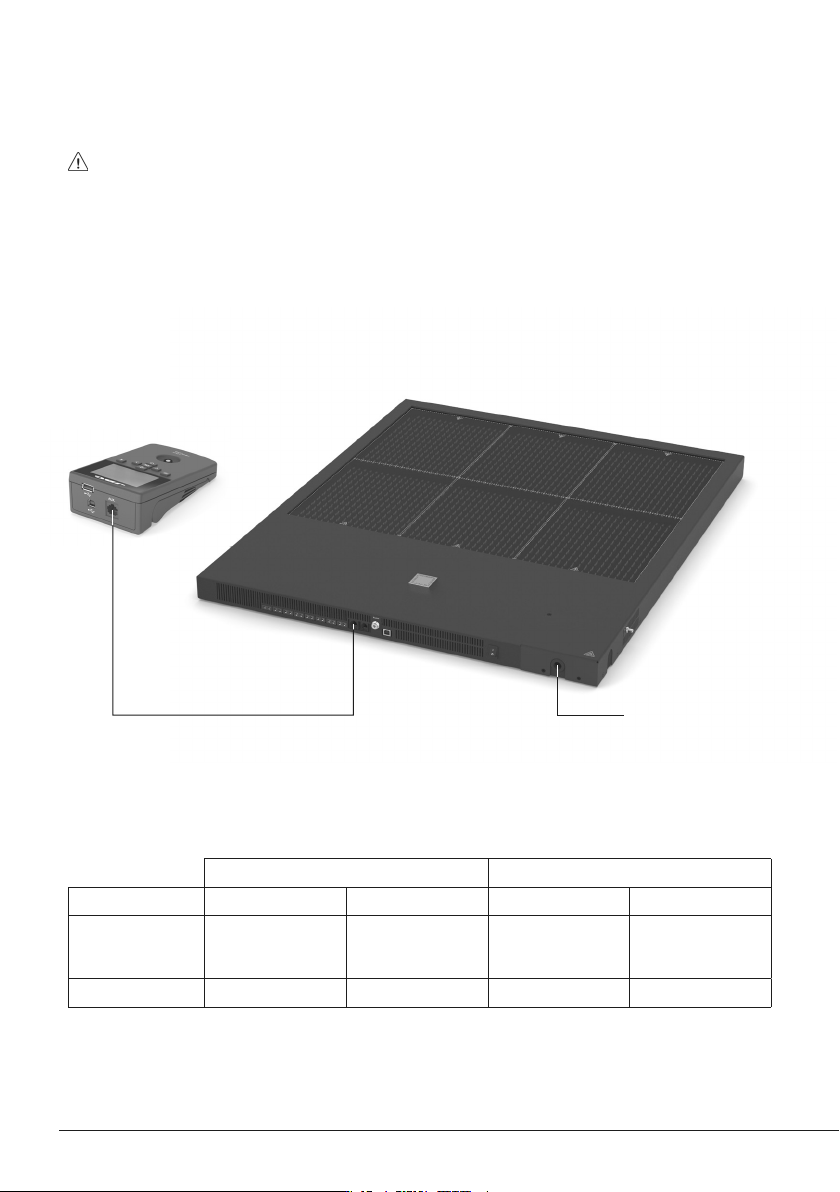

电源连接
电源连接
RJ45
线缆
料号
0019914
PHXLEK
可连接至单相或三相电网。需要具备电源线。使用下表来确定线缆尺寸和连接：
峰值电流线缆连接性部分
料号
单相三相单相三相
PHXLE-9KA (100V)
PHXLE-1KA (120V)
60 A 20 A 10 mm
2
2,5 mm
2
PHXLE-2KA (230V)
30 A 10 A 4 mm
2
1 mm
2
设备必须安装在无任何变形的平面上。由于设备自身重量或预热台或支架重量造成的表面不平会
导致设备损坏。

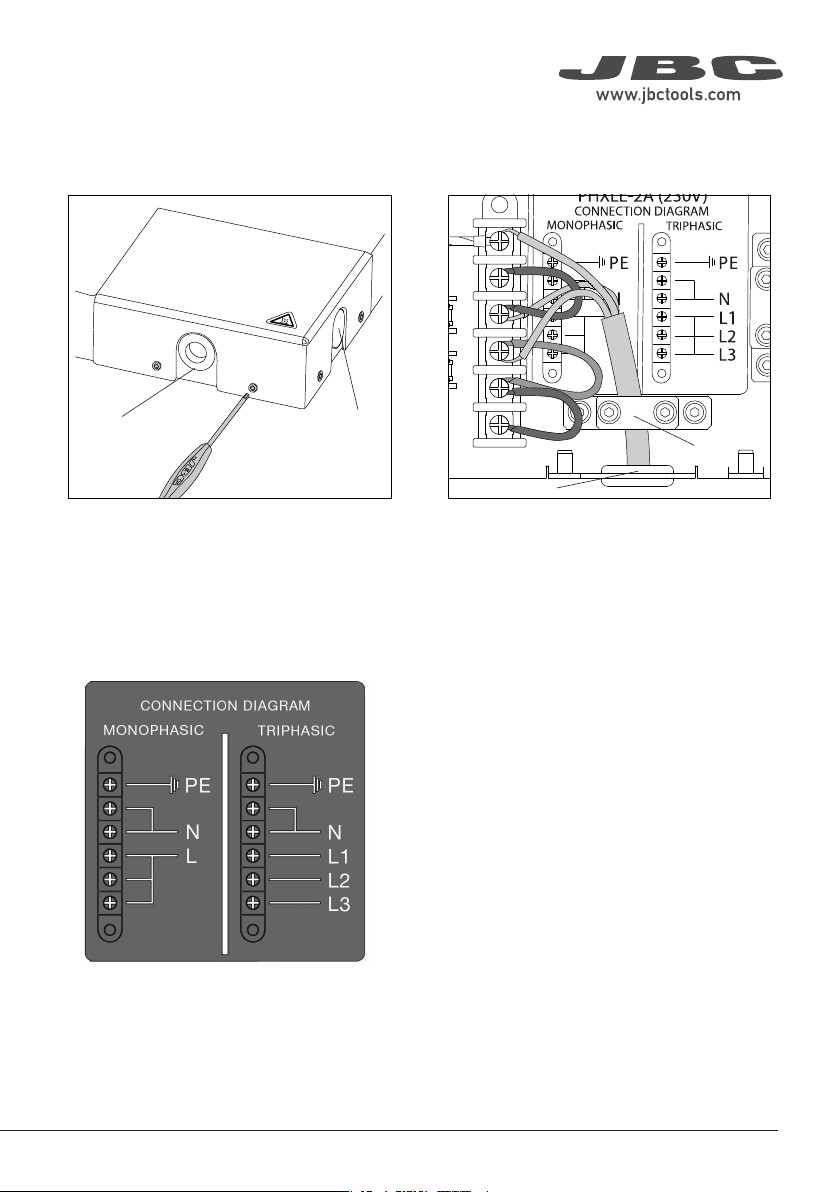

安装说明
5
1.
松开四颗螺钉并拆下盖子。有两个接口可
选择电缆线连接。如连接电缆线于左侧，则右
侧孔洞可由线缆环盖遮覆以防脏污进入，反之
亦然。
所需工具：2mm (0,079 in)六角扳手。
2.
穿过线缆环和法兰插入线缆，并用内六角螺
钉起子将其固定。（图中所示为单相连接）。
3. 按照图示连接电缆并重新组装。
要将电源线连接至预热台主机，请按以下步骤操作：
线缆环
线缆环盖
线缆环
法兰

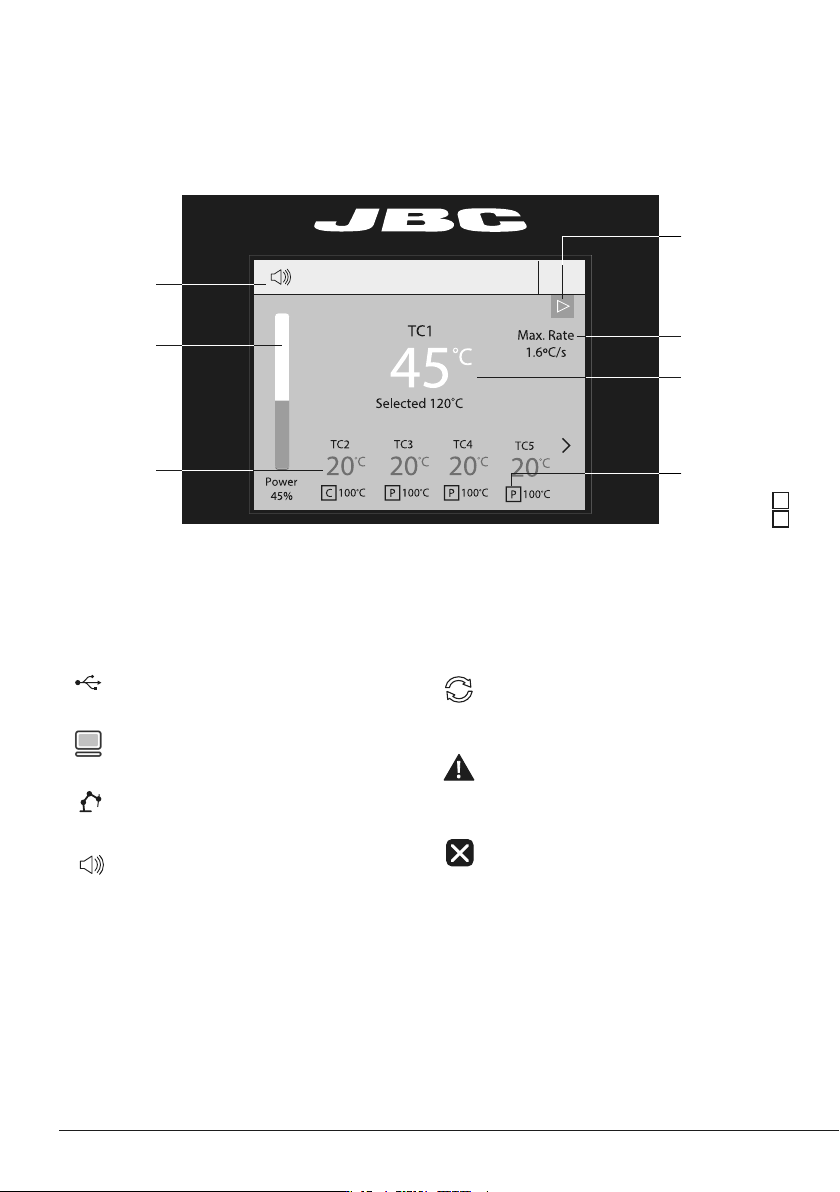

工作屏幕
预热台
实时功率
状态栏
热电偶
实时温度
控制器提供直观的用户界面，可快速访问各种焊台参数。
焊台故障排除内容位于
www.jbcsoldering.cn
的产品页面
故障排除
焊台软件更新。
按下“
INFO
”键开始启动流程。
警告。
按下“
INFO
”键查看故障描述。
错误。
按下“
INFO
”可查看故障描述、
错误类型以及处理方式。
系统通知（状态栏）
状态指示灯
最大加热
速率
TC1
热电偶
实时温度及
选定温度
热电偶
选定温度及模式
·
控制模式
·
保护模式
·
信息
U
盘已连接。
通过
PC
控制焊台。
通过自动控制系统控制焊台。
键盘声音已激活。
状态栏上可以显示以下图标。
C
P
19:29
