19:29 · 添加设 定点 · 删除设定 点 · 加载曲线 · 保存曲线 · 退出 设定点数据 曲线名称 曲线编辑器 要打开曲线编辑器，可在主菜单或从“曲线”模式工作屏幕按“OK”键。 在 此 模 式 下 ，用 户 可 在 3 个 JBC 预设曲线参 数之间进 行选 择 ， 或者 创建并保 存最多 22 条新的 温度曲线 。 菜单选项： JBC 初始设定曲线 JBC 预先定义了 3 种曲线： A 、 B 和 C 。它们之间的区别在于阶…
对于重复性工作，可以在不使用热电偶
(TC)
的情况下运行曲线。想要实现这一功能，必须在运行
曲线之前执行“示教曲线”模式。如果已选择“曲线模式”，则可以从工作模式菜单执行该模式。
一旦曲线运行至结束，系统即可获得所有流程数据以供保存。
一旦保存了数据，即可在不连接热电偶
(TC)
的情况下运行该曲线。只要遵循相同的工作条件，即会
执行相同的加热流程。
已从“示教曲线”获得数据的曲线会标有以下符号无论是否使用热电偶
都可以运行这些曲线。可以从“曲线”模式工作屏幕进行选择：
示教曲线
从
工作模式
菜单选择
曲线模式
。在此模式下，只要其他热电偶未达到控制温度保护限制，加热装置
就会根据已选曲线来调节
TC1
热电偶的温度。
曲线模式
19:29
10
19:29
·
添加设定点
·
删除设定点
·
加载曲线
·
保存曲线
·
退出
设定点数据
曲线名称
曲线编辑器
要打开曲线编辑器，可在主菜单或从“曲线”模式工作屏幕按“OK”键。
在此模式下，用户可在
3
个
JBC
预设曲线参数之间进行选择，或者创建并保存最多
22
条新的温度曲线。
菜单选项：
JBC
初始设定曲线
JBC
预先定义了
3
种曲线：
A
、
B
和
C
。它们之间的区别在于阶跃次数：
2
、
3
或
4
次阶跃。
PCB
越厚越多层，需要越多的阶跃来逐步加热。
初始设定曲线参数使用支架的的低位。
这些曲线不可修改，但可将其作为模板来参考并创建自己的曲线。
PCB
参考规格：
FR4 1.6mm
厚
并且有
2
层。
FR4 2.2mm
厚
并且有
6
层。
FR4 1.6mm
厚
并且有
6
层。
曲线编辑器
JBC-A
2
次阶跃
JBC-B
3
次阶跃
JBC-C
4
次阶跃
11
19:29

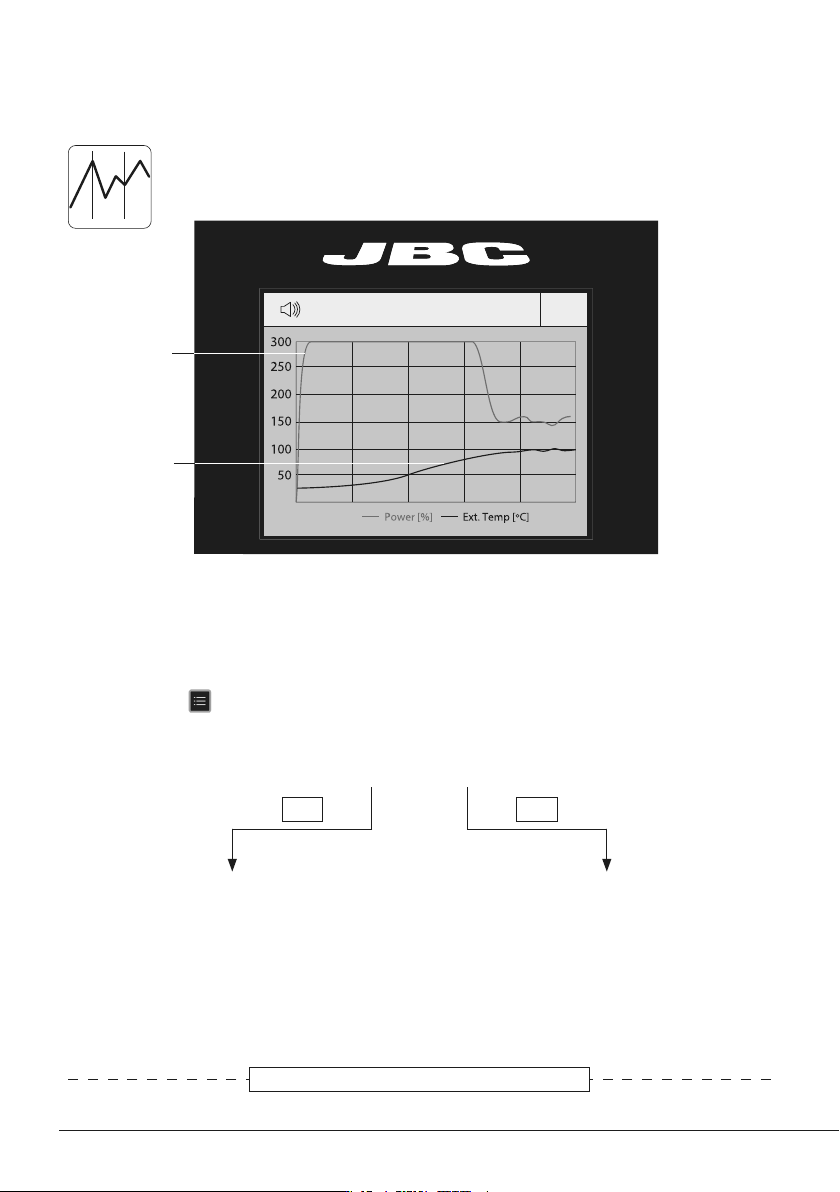

图表
按下主菜单中的” Graphics” (图表），可实时显示 TC1 热电偶的温度和功率值。
按上下按钮可在功率值和温度值之间切换，数值显示于纵轴上。
温度 (ºC)
功率 (%)
图表显示/保存
1. 选择所需的工作模式（¨Temp.¨温度、¨Profiles¨曲线或¨Power¨功率）。
2. 按下菜单按钮，然后选“Graphics“（图表）”。
3. 弹出窗口会出现提示：“Do you want to save data(是否要保存数据)？”
4.a 弹出消息：“Sav ing data（正在保 存数 据）”。
此过程可能持续几分钟。
5.a 控制器显示图表界面。
6.a 按下启动按钮开始工作。
在退出图表界面之前，图表将实时显示。
4.b 图表界面会立即显示。
5.b 按下启动按钮开始工作。
在退出图表界面之前，图形将实时显示。
是
按 “Menu” (菜单) 退出“Graphics” (图表)。
否
12
