图表
按下主菜单中的” Graphics” (图表），可实时显示 TC1 热电偶的温度和功率值。
按上下按钮可在功率值和温度值之间切换，数值显示于纵轴上。
温度 (ºC)
功率 (%)
图表显示/保存
1. 选择所需的工作模式（¨Temp.¨温度、¨Profiles¨曲线或¨Power¨功率）。
2. 按下菜单按钮，然后选“Graphics“（图表）”。
3. 弹出窗口会出现提示：“Do you want to save data(是否要保存数据)？”
4.a 弹出消息：“Sav ing data（正在保 存数 据）”。
此过程可能持续几分钟。
5.a 控制器显示图表界面。
6.a 按下启动按钮开始工作。
在退出图表界面之前，图表将实时显示。
4.b 图表界面会立即显示。
5.b 按下启动按钮开始工作。
在退出图表界面之前，图形将实时显示。
是
按 “Menu” (菜单) 退出“Graphics” (图表)。
否
12
OK
OK
文件
1. 将U盘连接到控制器。导出文件时，建议使用
空的U盘。
2. 在主菜单中，选择“文件” ，然后选择“图表”
或“曲线“。
3. 显 示了多种 选 项：
-若要删除文件，请选择“移除”。
-若要导出已保存的文件，请选择“导出”。
出现一个确认弹窗后，数据将被导出到U盘
中。
-若要从U盘导入曲线（仅限曲线），请选择“
导入”。
注意：导出图表/曲线时，必须先保存至少一个数据文件（请参见曲线编辑器/图表部分）。
导出图表和导出/导入曲线数据
OK
更新焊台软件
1. 从 www.jbcsoldering.cn/software 下载
JBC 更新文件并将其保存至 U 盘里（建议使
用全空的 U 盘来操作)。
2. 将 U 盘插入控制器。
在更新软件时会显示图标 。
JBC
Update File
PHBE
预热台主机
P405
踏板
（未随附）踩下踏板开始加热，再次踩下踏板停止加热，
效果与使用控制器上的按钮一样。一旦工作模
式设置完成，即可使用踏板控制预热台主机，无
需使用控制器。
使用踏板
PHXLE
预热台主机
13
三段式高度调整设定

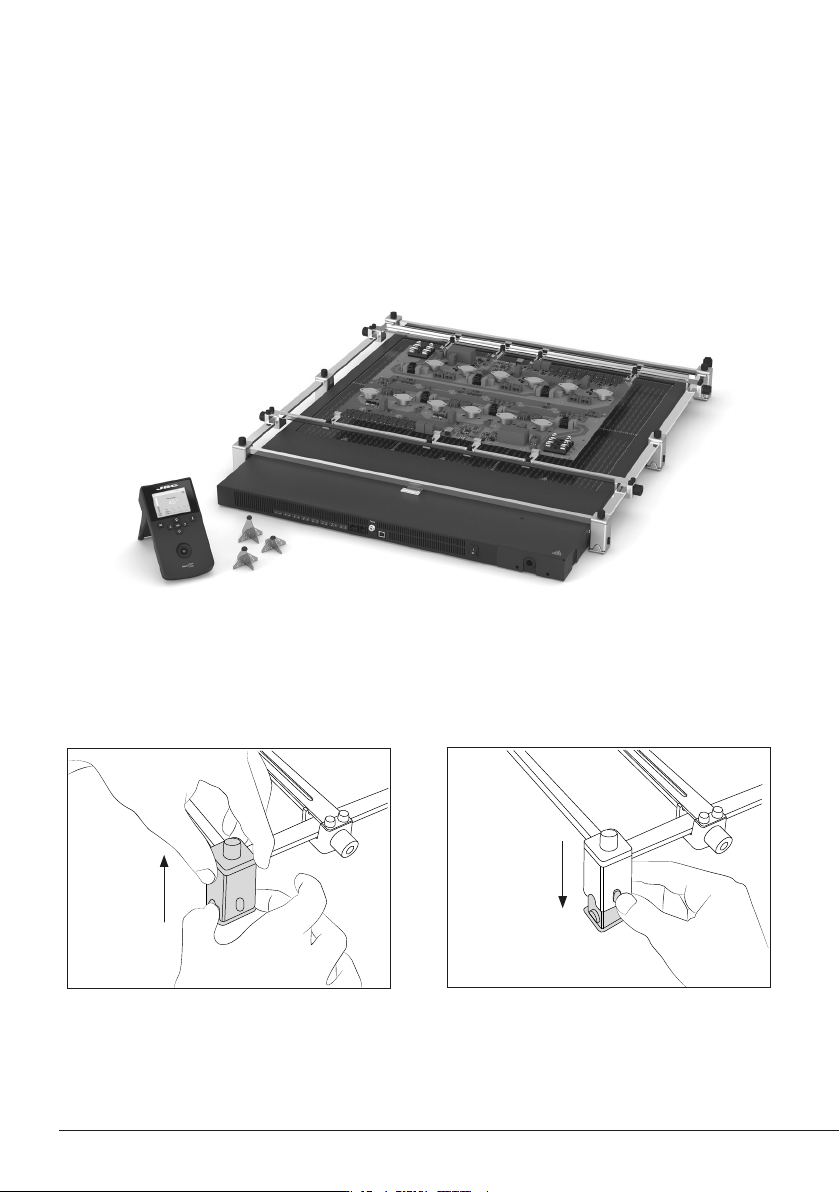

要升高支架，固定住基座并向上拉。要降低支架，按下按钮并下移。
PHXLS
支架可在
PCB
和预热台加热区域之间调节
3
种高度。请按以下步骤操作：
14
另外提供
JBC的PHXLEK预热台套组包括PHXLE预热台和PHXLS支架（支架也可以单独购买）。
PHXLEK是一套完整系统，用于预热大型PCB，如用于飞机制造的通信板或电路板。预热台套组非常
适合重复性焊接工作。
