工作屏幕 预 热台 实时功率 状态栏 热电偶 实时温 度 控制器提供直观的用户界面，可快速访问各种焊台参数。 焊台故障排除内容位于 ww w .jbcsoldering. cn 的产品页面 故障排除 焊台软件更新。 按下“ INFO ”键开始 启动 流 程 。 警告。 按下“ INFO ”键查看故障描述。 错误。 按下“ INFO ”可查看故障描述、 错误类型以及处理方式。 系 统 通 知（ 状 态 栏 ） 状态 指示灯 最大 加热 速…
5
1.
松开四颗螺钉并拆下盖子。有两个接口可
选择电缆线连接。如连接电缆线于左侧，则右
侧孔洞可由线缆环盖遮覆以防脏污进入，反之
亦然。
所需工具：2mm (0,079 in)六角扳手。
2.
穿过线缆环和法兰插入线缆，并用内六角螺
钉起子将其固定。（图中所示为单相连接）。
3. 按照图示连接电缆并重新组装。
要将电源线连接至预热台主机，请按以下步骤操作：
线缆环
线缆环盖
线缆环
法兰
工作屏幕
预热台
实时功率
状态栏
热电偶
实时温度
控制器提供直观的用户界面，可快速访问各种焊台参数。
焊台故障排除内容位于
www.jbcsoldering.cn
的产品页面
故障排除
焊台软件更新。
按下“
INFO
”键开始启动流程。
警告。
按下“
INFO
”键查看故障描述。
错误。
按下“
INFO
”可查看故障描述、
错误类型以及处理方式。
系统通知（状态栏）
状态指示灯
最大加热
速率
TC1
热电偶
实时温度及
选定温度
热电偶
选定温度及模式
·
控制模式
·
保护模式
·
信息
U
盘已连接。
通过
PC
控制焊台。
通过自动控制系统控制焊台。
键盘声音已激活。
状态栏上可以显示以下图标。
C
P
19:29
6
操作建议

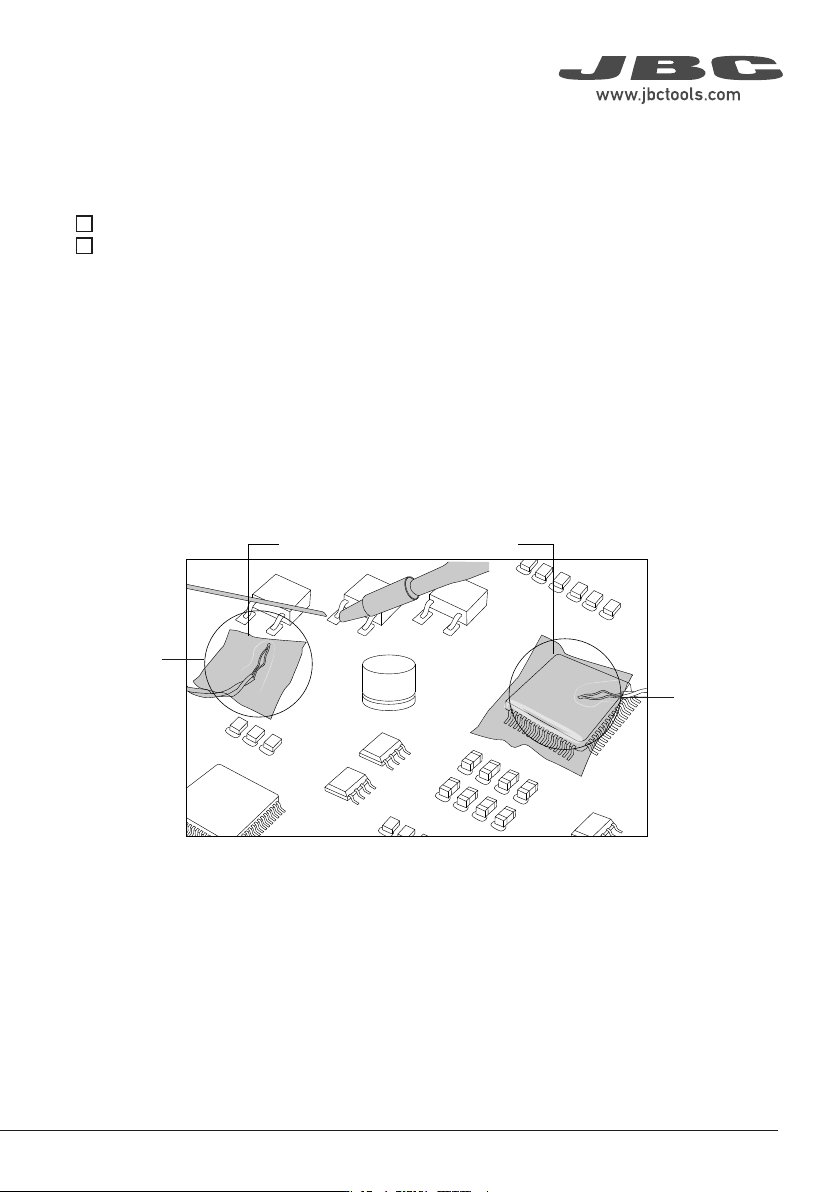

1. 将热电偶测温线尽可能靠近正在进行焊接工作的元器件
2. 若存在任何高感温元器件，可使用测温线作为保护措施。
可在测温线模式中选择测温线保护模式
。
如果测温线侦测到温度高于指定的选定温度，则预热台
立刻停止加热并显示警告消息。
3. JBC 建议升温速率不要超过每秒 3 - 4 °C 建议设定温度，以降低 PCB 上的热应冲击风险。
用耐高温聚酰亚胺薄膜胶带固定
保护测温线
设置热电偶测温线功能
预热台工作模式分成三种类型 : 温度模式、功率模式 、 参数预设模式。从预热台工作模式选单中选择测
温线以进行设置。
以上三种工作模式设定之下的每个测温线(TC)皆可再分别根据具体需求设定三种测温线模式 :
· 测温线控制模式 : 控制加热升温至指定温度 ，并保持选定温度。萤幕显示即时测温线温度。
· 测温线保护模式 : 如果测温线达到选定温度，则加热装置停止。保护板上其他元器件专用。
· 机台资讯显示 : 测温线即时侦测工作温度显示在工作屏幕上。
预热台工作模式在温度模式和参数设定模式的设定之下，一号测温线必需始终维持在测温线控制模式，
而其他编号测温线则同时可有三种测温线模
测温线控制模式
C
P
