2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 11/2018 DE Softwareversion 16.0 (R18-2)
14
2.3 Grundansicht- Anzeige "Leiterplatten"
2

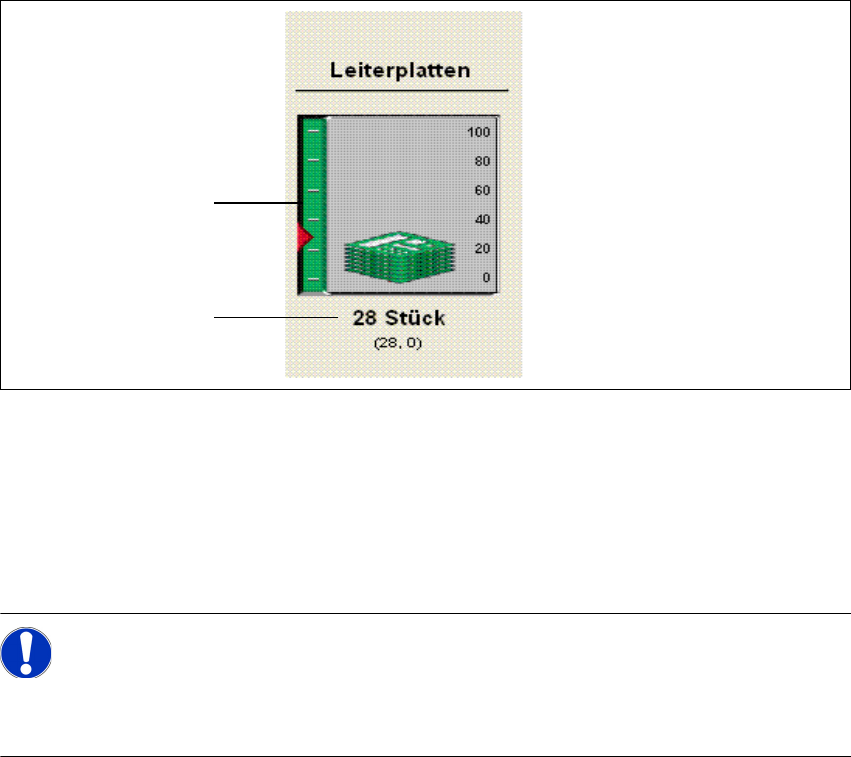

Abb. 2 - 6 Leiterplatten
Legende
(1) Grafische Darstellung der Leiterplattenanzahl
(2) Anzahl der Leiterplatten
Zeigt an, wie viele Leiterplatten im Beobachtungszeitraum bereits gefertigt wurden. 2
HINWEIS
Wird der angezeigte Skalenwert (hier: 100) überschritten, schaltet die Skalenansicht um.
Skaleneinheiten: 100, 200, 500, 1000, 2000, 5000 und 10000. 2
1
2
Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 16.0 (R18-2) Ausgabe 11/2018 DE
15
2.3.1 Ansicht "Leiterplatten"
Klicken Sie in der Grundansicht auf die Schaltfläche Leiterplatten.
Der nachfolgende Dialog erscheint: 2
2

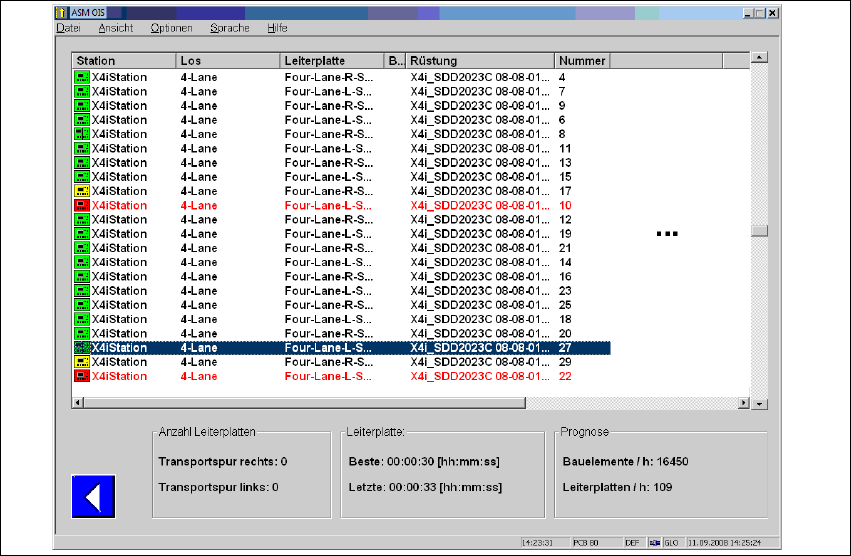

Abb. 2 - 7 Dialog "Leiterplatten", Teil 1
2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 11/2018 DE Softwareversion 16.0 (R18-2)
16
2

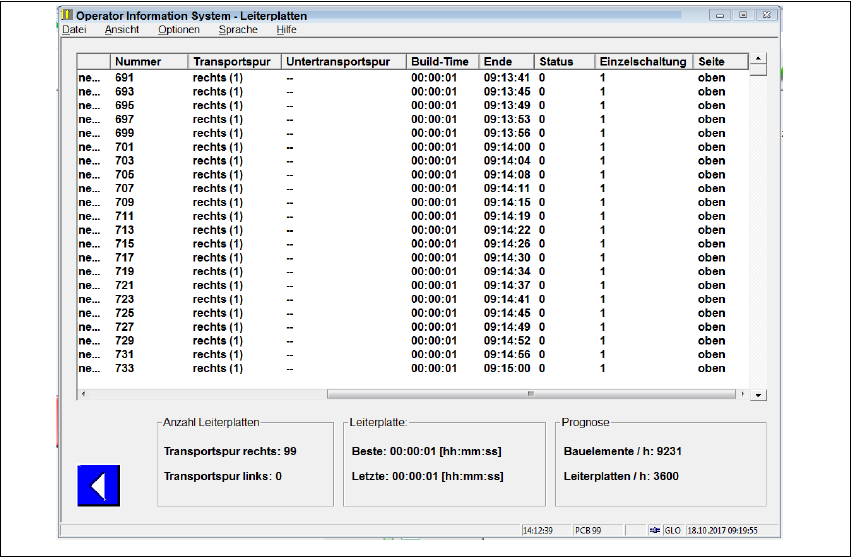

Abb. 2 - 8 Dialog "Leiterplatten", Teil 2
In Listenform werden alle im Beobachtungszeitraum produzierten Leiterplatten und entspre-
chende Leistungskennzahlen angezeigt. Anhand dieser Darstellung kann sofort festgestellt
werden, wie sich Änderungen an der Maschine auf die Bestückleistung auswirken. 2
Beschreibung der Spalten
Station Die Station, an der die Leiterplatte fertig bestückt wurde. Das Symbol links von
der Station zeigt den Prozess-Status für die Leiterplatte (siehe "Symbole"
unten). 2
Los Bezeichnung des Loses. 2
Leiterplatte Bezeichnung der Leiterplatte. 2
Barcode Leiterplatten-Barcode, falls vorhanden. 2
Rüstung Aktuelle Rüstung. 2
Nummer Leiterplattennummer. Falls kein Leiterplattenbarcode vorhanden ist, wird diese
Nummer automatisch von der Station zugewiesen. 2
Transportspur Transportspur (rechts, links) 2
Untertransportspur
Untertransportspur in "Quad Lane"-Modus (entfällt beim DEK-Drucker) 2
