2. COVER COMPONENTS (1)
1
2
3
5 6
4
5 9
5
4 2
4 3
4 4
7
8
4 5
4 6
4 0
4 1
3 9
1 0
1 0
3 8
9
1 1
1 1
4 0
4 1
3 9
1 0
1 0
9
1 1
1 1
3 8
6
1 2
6 2
6 3
6 4
1 4
2 7
1 6
3 2
3 3
3 4
1 6
3 2
3 3
3 4
3 5
3 6
3 7
3 6
3 7
3 5
2 2
2 1
1 8
4 7
4 8
4 9
2 0
5 1
5 3
5 2
1 7
5 0
1 9
2 4
2 5
2 8
2 9
3 0
3 1
5 4
5 4
6 7
6 5
6 6
1 3
5 7
5 8
6 0
6 1
6 8
6 9
7 0
7 1
1 5
5 4
A
B
B
A
5 5
5 5
1 5
3 7
3 6
3 6
3 5
3 7
3 5
8 1
8 2
2 6
7 2
7 2
7 7
7 8
8 0
7 9
7 6
7 3
2 3
7 4
C
C
1 5
1 5
8 3
8 7
8 5
8 6
8 8
8 4
9 0
7 5
8 9
- -

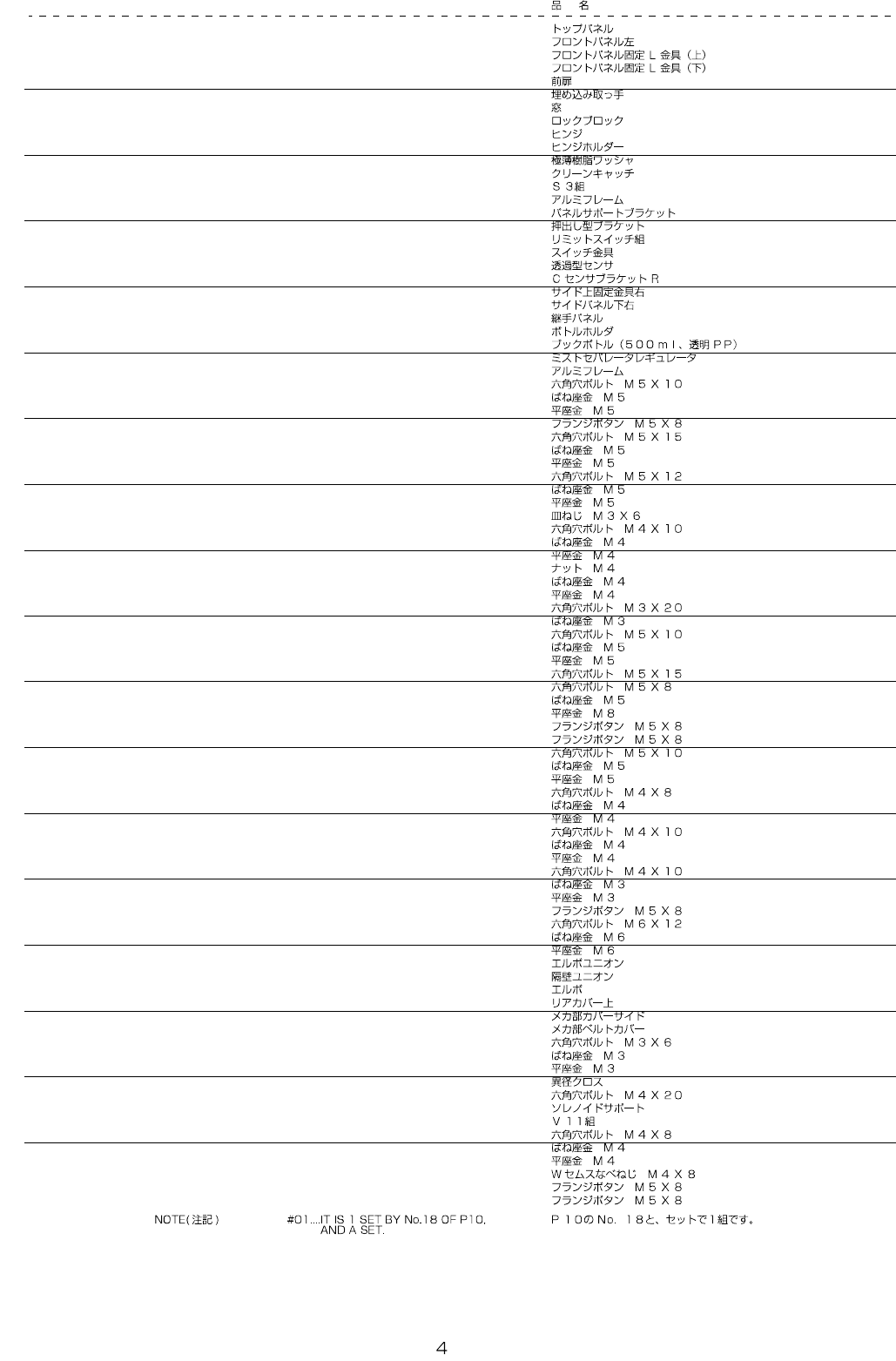

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 401-24205 TOP PANEL 1
2 401-24206 FRONT PANEL LEFT 1
3 401-24207 FRONTPANEL L METAL FITTING UPPER 1
4 401-24208 FRONTPANEL L METAL FITTING LOWER 1
5 401-24210 FRONT DOOR 1
6 401-24216 EMBEDDED PULL 1
7 401-24211 WINDOW 1
8 401-24212 LOCK BLOCK 1
9 401-24213 HINGE 2
10 401-24214 HINGE HOLDER 4
11 401-24215 ULTRATHIN RESIN WASHER 4
12 401-24218 MAGNETIC CATCH 1
13 401-24477 S3 ASM 1
14 401-24221 ALUMINUM FRAME 1
15 401-24224 PANEL SUPPORT BRACKET 4
16 401-24223 ALUMINUM BRACKET 2
17 401-24323 LIMIT SWITCH ASM 1
18 401-24245 SWITCH METAL FITTING 1
19
#01
401-24363 TRANSMISSION SENSOR 1
20 401-24251 C SENSOR BRACKET R 1
21 401-24234 SIDEUPPER METAL FITTING RIGHT 1
22 401-24229 SIDE PANEL LOWER RIGHT 1
23 401-24255 JOINT PANEL 1
24 401-24256 BOTTLE HOLDER 1
25 401-24257 BOOK BOTTLE 1
26 401-24258 MIST SEPARATOR REGULATOR 1
27 401-24222 ALUMINUM FRAME 1
28 - BOLT M5X10 2
29 - SPRING WASHER M5 2
30 - WASHER M5 2
31 - SCREW M5X8 2
32 - BOLT M5X15 4
33 - SPRING WASHER M5 4
34 - WASHER M5 4
35 - BOLT M5X12 8
36 - SPRING WASHER M5 8
37 - WASHER M5 8
38 - SCREW M3X6 8
39 - BOLT M4X10 4
40 - SPRING WASHER M4 4
41 - WASHER M4 4
42 - NUT M4 6
43 - SPRING WASHER M4 6
44 - WASHER M4 6
45 - BOLT M3X20 2
46 - SPRING WASHER M3 2
47 - BOLT M5X10 2
48 - SPRING WASHER M5 2
49 - WASHER M5 2
50 - BOLT M5X15 2
51 - BOLT M5X8 2
52 - SPRING WASHER M5 2
53 - WASHER M5 2
54 - SCREW M5X8 5
55 - SCREW M5X8 4
56 - BOLT M5X10 2
57 - SPRING WASHER M5 2
58 - WASHER M5 2
59 - BOLT M4X8 2
60 - SPRING WASHER M4 2
61 - WASHER M4 2
62 - BOLT M4X10 2
63 - SPRING WASHER M4 2
64 - WASHER M4 2
65 - BOLT M3X10 2
66 - SPRING WASHER M3 2
67 - WASHER M3 2
68 - SCREW M5X8 2
69 - BOLT M6X12 2
70 - SPRING WASHER M6 2
71 - WASHER M6 2
72 401-24260 ELBOW UNION 2
73 401-24262 PARTITION UNION 1
74 401-24261 ELBOW 1
75 401-24237 REAR COVER UPPER 1
76 401-24238 MACHINE COVER SIDE 1
77 401-24239 MACHINE BELT COVER 1
78 - BOLT M3X6 2
79 - SPRING WASHER M3 2
80 - WASHER M3 2
81 401-24263 DIFFERENT DIAMETER CROSS 1
82 - BOLT M4X20 2
83 401-24209 SOLENOID SUPPORT 1
84 401-24471 V11 ASM 1
85 - BOLT M4X8 2
86 - SPRING WASHER M4 2
87 - WASHER M4 2
88 - SCREW M4X8 3
89 - SCREW M5X8 11
90 - SCREW M5X8 6
- -
3. COVER COMPONENTS (2)
2 1
1 9
2 1
4 0
4 1
4 2
4 1
2 0
3 7
3 8
3 9
1
1
2
5
5
6
6
6
7
7
8
8
4 9
5 0
5 1
6 7
5 8
6 8
6 9
7 0
3 6
3 4
2 4
2 4
3 3
2 5
4 4
4 4
4
6
9
1 1
1 2
1 3
1 4
1 4
1 4
1 4
1 4
1 4
1 4
1 5
1 5
1 5
1 4
1 5
1 6
1 7
1 8
1 6
1 8
1 4
2 2
2 3
3 3
4 5
4 3
4 3
4 5
4 0
4 2
2 6
3 5
3
3 2
3 8
3 7
3 9
4 6
4 8
4 7
5 3
5 3
5 2
5 4
5 5
5 7
5 9
6 0
6 1
6 2
6 3
6 5
6 4
6 6
7 1
3 0
3 1
A
A
B
B
2 7
2 8
2 9
7 2
2 9
2 8
2 7
2 7
2 8
2 9
6 6
6 7
7
1 4
1 7
7
1 4
1 0
1 0
2 0
5 6
C
C
7 5
7 6
7 4
7 3
