- 95 -

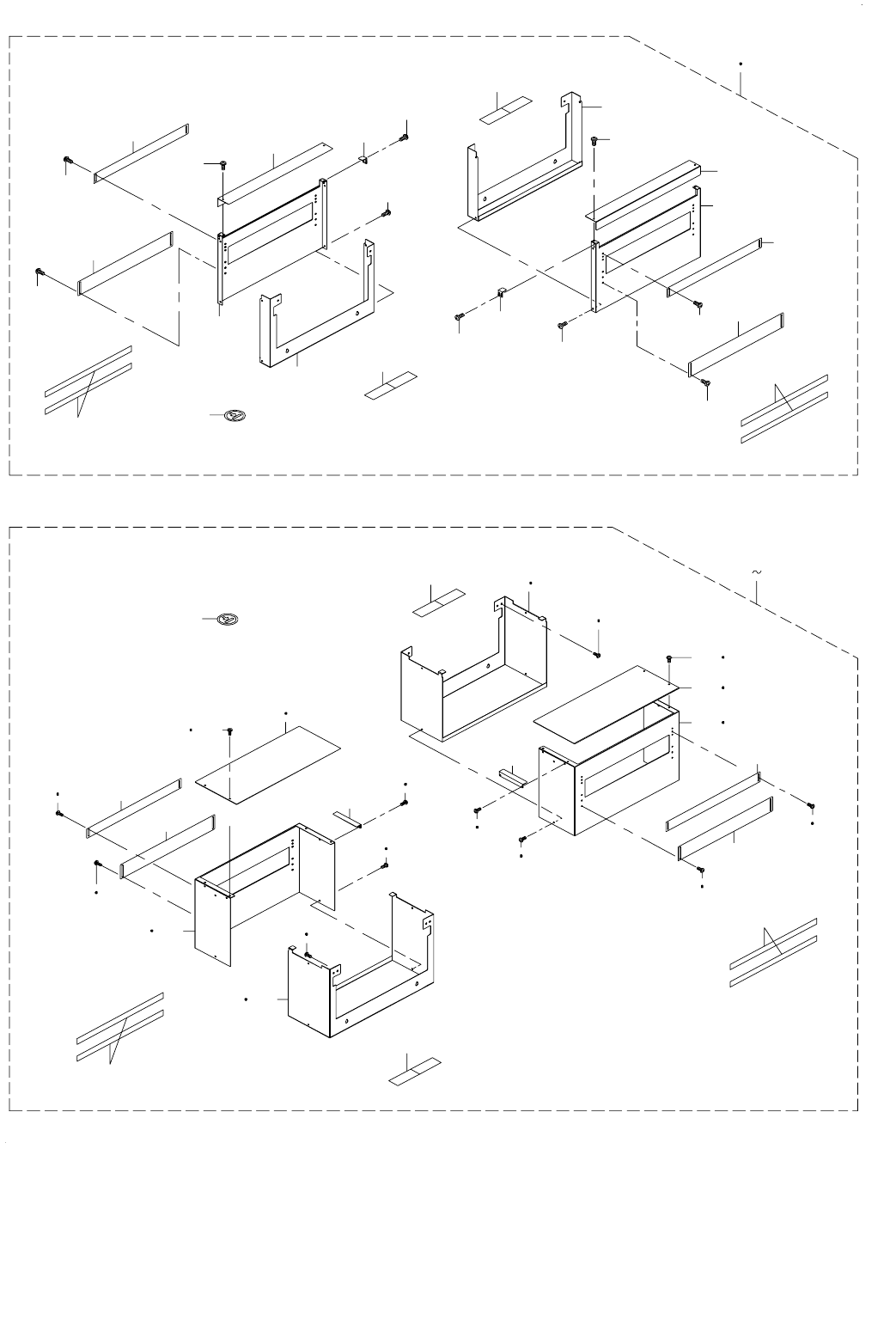

48. CONVEYOR COVER COMPONENTS
搬送カバー関係
30
30
28
29
13 16
9
7
1
2
6
9
5
3
9
9
9
8
7
9
5
4
3
8
9
9
4
9
6
11
12
12
10
10
28
9
21 22
19
20
26
27
26
27
24
17
18
19
20
26
27
21
22
23
26
27
24
25
26
27
23
26
27
26
27
26
27
26 27
26
27
26 27
25
26
27
17
18
- 96 -
NOTE( 注記 ) #01....FOR LEFT SIDE 左側用
#02....FOR RIGHT SIDE 右側用
#03....FOR LEFT SIDE(150MM) 左側（１５０ ＭＭ）用
#04....FOR RIGHT SIDE(150MM) 右側（１５０ ＭＭ）用
#05....FOR LEFT SIDE(250MM) 左側（２５０ ＭＭ）用
#06....FOR RIGHT SIDE(250MM) 右側（２５０ ＭＭ）用
#07....FOR LEFT SIDE(150MM) 左側（１５０ ＭＭ），
FOR RIGHT SIDE(150MM) 右側（１５０ ＭＭ）用
#08....FOR LEFT SIDE(250MM) 左側（２５０ ＭＭ），
FOR RIGHT SIDE(250MM) 右側（２５０ ＭＭ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47271 CONVEYOR_COVER_M_ASM
搬送カバー＿ Ｍ ＿組
1
2
#02
401-47272 CONVEYOR_COVER_L_ASM
搬送カバー＿ Ｌ ＿組
1
3 401-47167 CONVEYOR_COVER_L
コンベアカバー＿ Ｌ
(2)
4 401-47168 CONVEYOR_SIDE_COVER_L
コンベアサイドカバー＿ Ｌ
(2)
5 401-47169 CONVEYOR_UPPER_COVER_L
コンベアアッパーカバー＿ Ｌ
(2)
6 401-47170 CONVEYOR_COVER_STOPPER
コンベア＿カバー＿ストッパー
(2)
7 400-01484 CONVEYOR SHUTTER U (L,EN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
8 400-01485 CONVEYOR SHUTTER B (L,EN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(2)
9 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(38)
10 400-01490 TAPE
テープ
(3)
11 E5721-729-000 LABEL
荷重禁止シール
(2)
12 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(4)
13
#03
401-87792 CONVEYOR_COVER_EX_150L_ASM
搬送カバー延長１５０ Ｌ 組
1
14
#04
401-87793 CONVEYOR_COVER_EX_150R_ASM
搬送カバー延長１５０ Ｒ 組
1
15
#05
401-87794 CONVEYOR_COVER_EX_250L_ASM
搬送カバー延長２５０ Ｌ 組
1
16
#06
401-87795 CONVEYOR_COVER_EX_250R_ASM
搬送カバー延長２５０ Ｒ 組
1
17
#07
401-47189 CONVEYOR_COVER_L_200
搬送カバー＿ Ｌ ＿２００
(2)
18
#08
401-86619 CONVEYOR_COVER_L_300
搬送カバー＿ Ｌ ＿３００
(2)
19
#07
401-47190 CONVEYOR_SIDE_COVER_L_200
搬送サイドカバー＿ Ｌ ＿２００
(2)
20
#08
401-86620 CONVEYOR_SIDE_COVER_L_300
搬送サイドカバー Ｌ ＿３００
(2)
21
#07
401-47191 CONVEYOR_UPPER_COVER_L_200
搬送アッパーカバー＿ Ｌ ＿２００
(2)
22
#08
401-86621 CONVEYOR_UPPER_COVER_L_300
搬送アッパーカバー＿ Ｌ ＿３００
(2)
23 401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(2)
24 400-01484 CONVEYOR SHUTTER U (L,EN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
25 400-01485 CONVEYOR SHUTTER B (L,EN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(2)
26
#07
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(40)
27
#08
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(38)
28 400-01490 TAPE
テープ
(2.8)
29 E5721-729-000 LABEL
荷重禁止シール
(2)
30 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(4)
- 97 -
49. IFS-NX COMPONENTS
ＩＦＳ−ＮＸ関係
1
1
2
3
4
5
6
7
7
8
8
5
9
9
10
10
