- 20 - NOTE ( 注記 ) #01....F OR EN(LEFT SIDE) ＥＮ（左側）用 #02....F OR EN(RIGHT SIDE) ＥＮ（右側）用 REF. NO NOT E P ART NO D E S C R I P T I O N 品 名 Qty 1 401- 83 523 COV ER_CUL _AS M カバー ＣＵＬ 組 1 2 401- 83 441 COV ER_CUL カバー ＣＵＬ (1)…
- 19 -

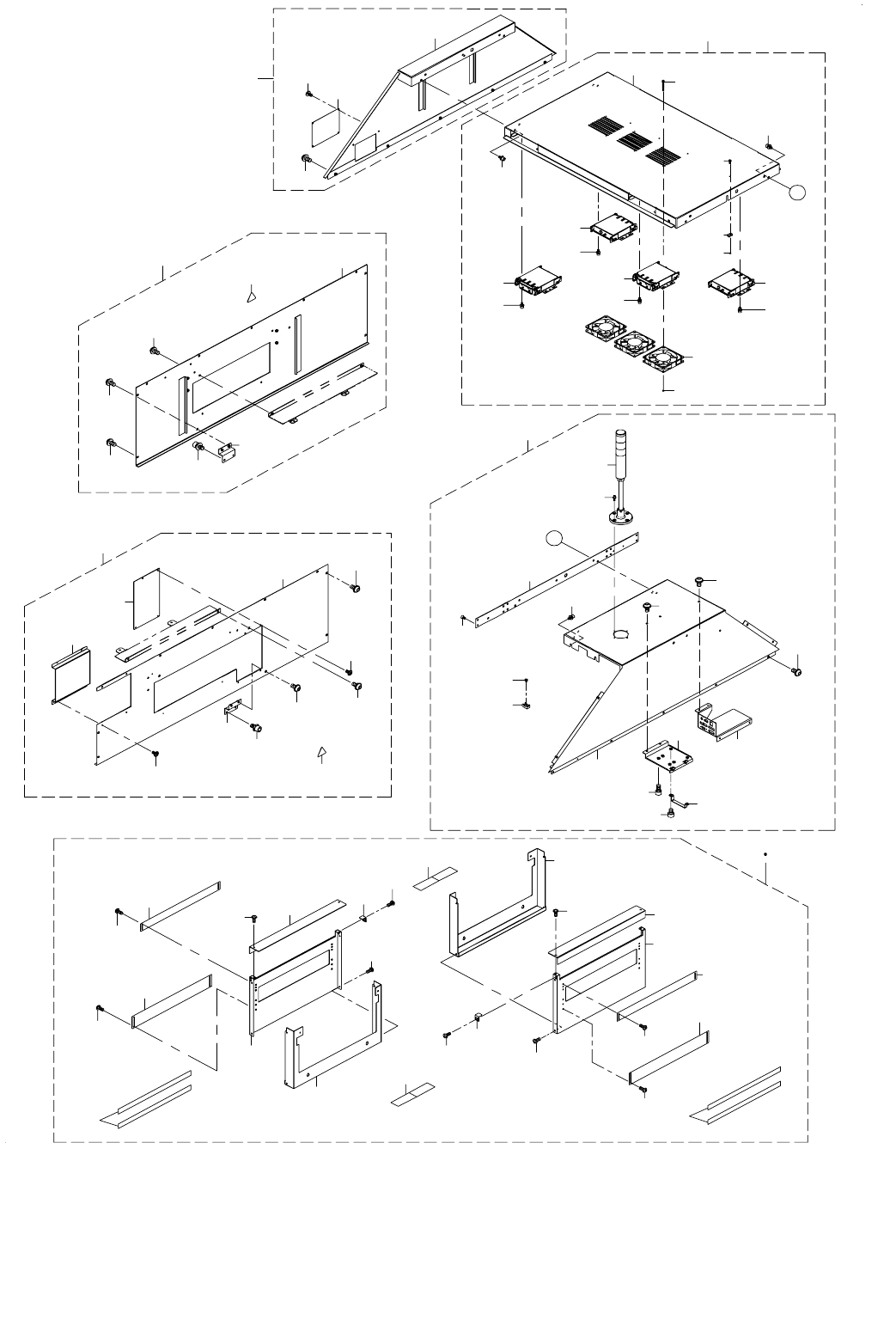

10. COVER COMPONENTS (4)
カバー関係（４）
18
17
16
42
A
36
11
35
32
5
4
40
43
45
45
44
38
19
20
2
3
7
8
9
25
11
11
12
13
14
15
23
30
22
2424
24
10
25
A
26
26
26
24
26
27
28
29
22
21
33
34
34
34
39
40
40
41
1
31
37
6
56
56
55
55
54
51
54
49
54
54
53
48
49
50
54
52
53
54
54
54
48
50
54
51
46
47
52
54
- 20 -
NOTE( 注記 ) #01....FOR EN(LEFT SIDE) ＥＮ（左側）用
#02....FOR EN(RIGHT SIDE) ＥＮ（右側）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83523 COVER_CUL_ASM
カバー ＣＵＬ 組
1
2 401-83441 COVER_CUL
カバー ＣＵＬ
(1)
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(5)
4 401-36850 MOTOR_COVER_R
モータカバー Ｒ
(1)
5 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(4)
6 401-83524 COVER_CUR_ASM
カバー ＣＵＲ 組
1
7 401-83384 COVER_CUR
カバー ＣＵＲ
(1)
8 401-83382 COVER_STAY_CUR
カバーステー ＣＵＲ
(1)
9 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(8)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
11 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(12)
12 401-83469 CONNECTOR_BR
コネクタブラケット
(1)
13 HX-0029400-00 FIXED BASE
固定ベース
(2)
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
(2)
15 401-89268 CB_BRACKET_RS
ＣＢ ブラケット ＲＳ
(1)
16 SM-6061202-TN SCREW
六角穴ボルト
(4)
17 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
(1)
18 SM-6060802-TN SCREW
六角穴ボルト
(2)
19 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
(1)
20 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１２
(4)
21 401-83525 COVER_CUC_ASM
カバー ＣＵＣ 組
1
22 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
(10)
23 401-83442 COVER_CUC
カバー ＣＵＣ
(1)
24 401-83447 ASSIST_HINGE
アシストヒンジ
(4)
25 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(8)
26 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(24)
27 401-89090 DC FAN ASM
ＤＣ ファン組
(3)
28 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ ３ Ｌ ＝３５
(6)
29 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(4)
30 HX-0051900-00 FIXING BASE
固定ベース
(4)
31 401-83528 COVER_SUL_ASM
カバー ＳＵＬ 組
1
32 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
33 401-83439 COVER_SUL
カバー ＳＵＬ
(1)
34 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(7)
35 401-47149 COVER_BR_B
カバー＿ブラケット＿ Ｂ
(1)
36 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
37 401-83529 COVER_SUR_ASM
カバー ＳＵＲ 組
1
38 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
39 401-83440 COVER_SUR
カバー ＳＵＲ
(1)
40 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(7)
41 401-47149 COVER_BR_B
カバー＿ブラケット＿ Ｂ
(1)
42 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
43 401-47150 MTC_SHUTTLE_COVER
ＭＴＣ ＿シャッタ＿カバー
(1)
44 401-47151 COVER_SUR_F_MOTOR_BR
カバー ＳＵＲ ＿ Ｆ ＿モータブラケット
(1)
45 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(8)
46
#01
401-87790 CONVEYOR_COVER_L_ASM
コンベアカバー Ｌ 組
1
47
#02
401-87791 CONVEYOR_COVER_R_ASM
コンベアカバー Ｒ 組
1
48 401-47167 CONVEYOR_COVER_L
コンベアカバー Ｌ
(2)
49 401-47168 CONVEYOR_SIDE_COVER_L
コンベアサイドカバー Ｌ
(2)
50 401-47169 CONVEYOR_UPPER_COVER_L
コンベアアッパーカバー Ｌ
(2)
51 401-47170 CONVEYOR_COVER_STOPPER
コンベア＿カバー＿ストッパー
(2)
52 400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
53 400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(2)
54 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(38)
55 400-01490 TAPE
テープ
(3)
56 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(4)
- 21 -
11. COVER COMPONENTS (5)
カバー関係（５）
41
4
44
45
45
42
46
47
43
49
48
12
11
10
9
8
7
4
2
29
29
28
25
25
24
20
17
17
16
15
15
13
3
12
14
14
A
A
18
19
21
21
23
22
26
27
31
30
36
38
37
40
39
38
39
39
3
33
32
34
6
5
6
5
35
52
51
B
B
C
C
52
51
54
53
55
57
56
58
59
60
60
60
60
61
61
61
61
62
62
63
63
64
64
65
65
66
66
66
66
66
66
66
66
66
66
66
67
67
67
67
67
67
1
50
66
