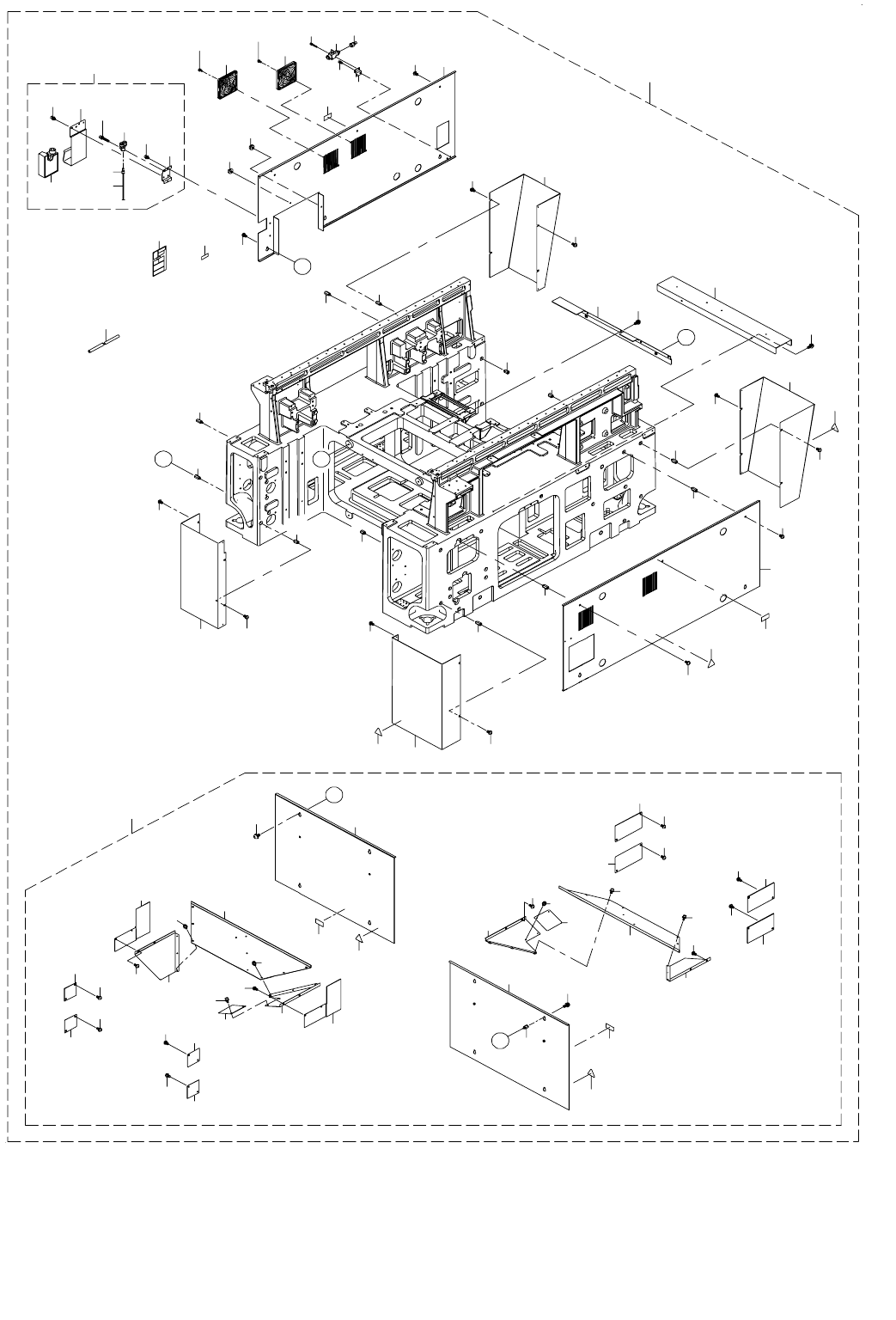

11. COVER COMPONENTS (5)
カバー関係（５）
41
4
44
45
45
42
46
47
43
49
48
12
11
10
9
8
7
4
2
29
29
28
25
25
24
20
17
17
16
15
15
13
3
12
14
14
A
A
18
19
21
21
23
22
26
27
31
30
36
38
37
40
39
38
39
39
3
33
32
34
6
5
6
5
35
52
51
B
B
C
C
52
51
54
53
55
57
56
58
59
60
60
60
60
61
61
61
61
62
62
63
63
64
64
65
65
66
66
66
66
66
66
66
66
66
66
66
67
67
67
67
67
67
1
50
66
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83530 COVER_BOTTOM_ASM
カバーボトム組
1
2 401-47105 COVER_SBL
カバー ＳＢＬ
(1)
3 400-01510 COVER STUD RL
カバースタッド ＲＬ
(6)
4 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
5 HM-0010100-10 FILTER
フィルター
(2)
6 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
7 400-00550 FV BRACKET
ＦＶ ブラケット
(1)
8 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
9 PJ-0252000-03 PLUG
プラグ
(1)
10 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
11 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(2)
12 HX-0070600-0A MOUNT BASE
マウントベース
(2)
13 401-47107 COVER_SBR
カバー ＳＢＲ
(1)
14 400-01510 COVER STUD RL
カバースタッド ＲＬ
(5)
15 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
16 401-47082 COVER_FBL
カバー ＦＢＬ
(1)
17 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
18 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
19 400-01510 COVER STUD RL
カバースタッド ＲＬ
(2)
20 401-47083 COVER_FBR
カバー ＦＢＲ
(1)
21 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
22 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
23 400-01510 COVER STUD RL
カバースタッド ＲＬ
(2)
24 401-87352 COVER_RBL
カバー ＲＢＬ
(1)
25 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
26 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
27 400-01510 COVER STUD RL
カバースタッド ＲＬ
(2)
28 401-87353 COVER_RBR
カバー ＲＢＲ
(1)
29 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
30 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
31 400-01510 COVER STUD RL
カバースタッド ＲＬ
(2)
32 401-86406 BANK_COVER_R_L_BR_U_RS1
バンク＿カバー＿ Ｒ ＿ Ｌ ブラケット＿ Ｕ ＿ ＲＳ １
(1)
33 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
34 401-83000 BANK_COVER_R_L_BR_B
バンク＿カバー＿ Ｒ ＿ Ｌ ブラケット＿ Ｂ
(1)
35 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
36 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(1.7)
37 E9635-455-000 REVISION SEAL
ＲＥＶ 銘板
(1)
38 168-70206 GRAVITY SEAL
荷重中心シール
(2)
39 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(3)
40 401-81150 LAMINATING_SEAL
ラミネートシール
(1)
41 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
42 400-16815 DRAIN TANK
ドレインタンク
(1)
43 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
44 400-93721 DT_STAY_BR
ドレインタンクステイ＿ブラケット
(1)
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
46 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
47 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ ４ Ｌ ＝２５
(1)
48 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ ４− φ １０）
(1)
49 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(0.16)
50 401-84581 COVER_BOTTOM_C_ASM
カバーボトム Ｃ 組
(1)
51 401-47215 BANK_COVER_C_F
バンク＿カバー＿ Ｃ ＿ Ｆ
(2)
52 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
53 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
54 168-70206 GRAVITY SEAL
荷重中心シール
(1)
55 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
56 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
57 168-70206 GRAVITY SEAL
荷重中心シール
(1)
58 401-86158 FRAME_BANK_HOLE_COVER_FL
フレームホールカバー ＦＬ
(1)
59 401-86159 FRAME_HOLE_COVER_FR
フレームホールカバー ＦＲ
(1)
60 401-66636 FRAME_BANK_HOLE_COVER_A
フレーム＿バンク＿ホールカバー＿ Ａ
(4)
61 401-66635 FRAME_BANK_HOLE_COVER_B
フレーム＿バンク＿ホールカバー＿ Ｂ
(4)
62 401-85555 TRASH_GUIDE_L
テープガイド Ｌ
(2)
63 401-85556 TRASH_GUIDE_R
テープガイド Ｒ
(2)
64 401-85557 TRASH_GUIDE_C
テープガイド Ｃ
(2)
65 401-85558 TRASH_GUIDE_RS
テープガイド ＲＳ
(2)
66 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(24)
67 SL-6040892-TN BOLT
座金付き六角穴ボルト
(16)
- 23 -

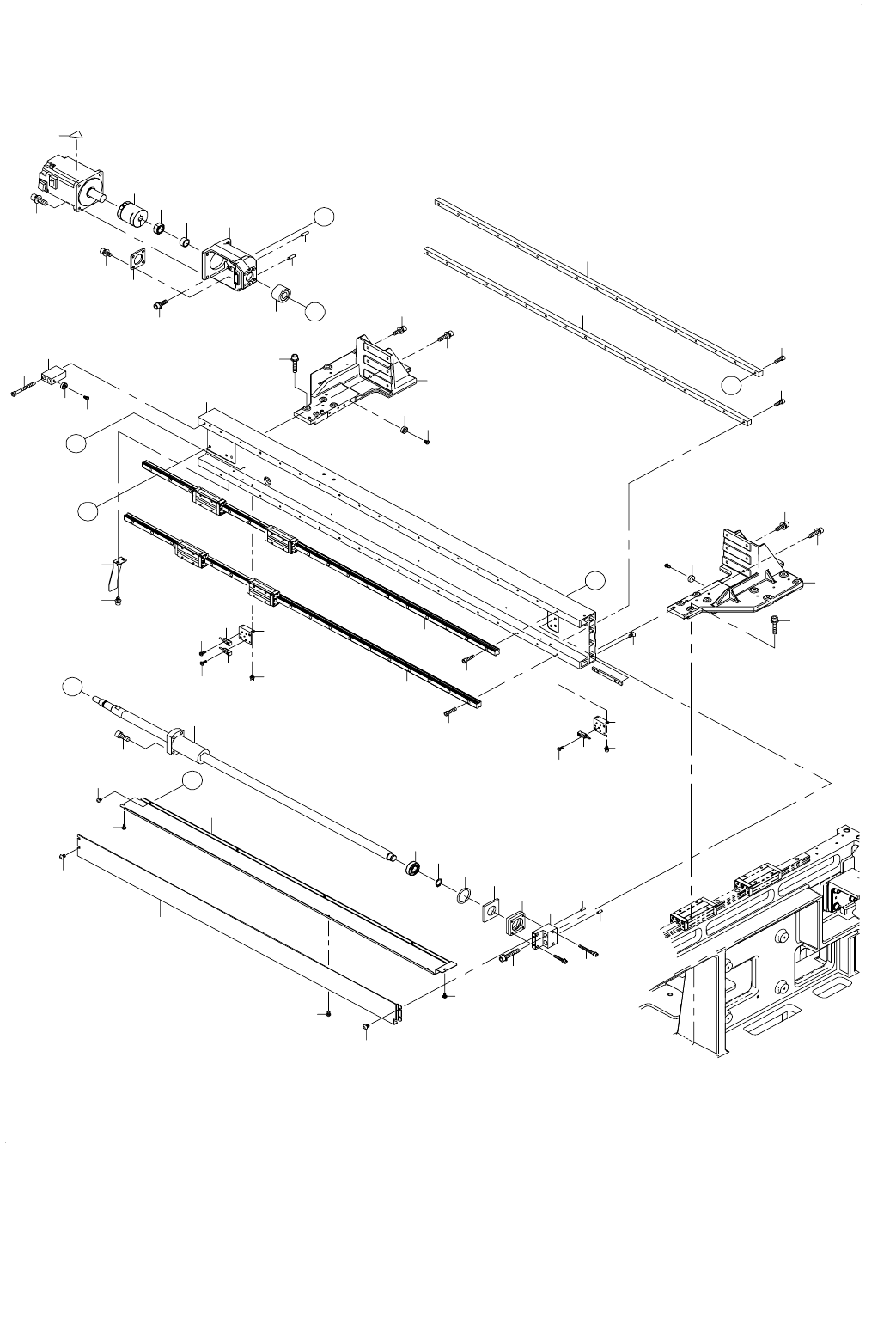

12. X-Y COMPONENTS (1)
