- 37 - 19. HMS COMP ONENTS ＨＭＳ 関係 6 2 1 3 4 5 7
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83256 OCC_ASSY
ＯＣＣ 組
1
2 401-83254 OCC_LENS_ASSY
ＯＣＣ レンズ組
(1)
3 401-27914 CAMERA LENS ASSY
カメラレンズ組
(1)
4 401-83253 OCC_LENS_BR_ADD
ＯＣＣ レンズブラケット追加工図
(1)
5 PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ 種 ４ Ｘ ８
(2)
6 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ ６ Ｌ ＝１６
(2)
7 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ ４ Ｌ ＝２０
(3)
8 401-27901 CCD_BRACKET
ＣＣＤ ブラケット
(1)
9 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(1)
10 SM-6020402-TN SCREW M2X4
六角穴ボルト Ｍ ２ Ｘ ４
(2)
11 401-27912 OCC_LIGHT_ASSY
ＯＣＣ ライト組
(1)
12 401-27896 OCC_LIGHT_BRKT_T
ＯＣＣ ライトブラケット Ｔ
(1)
13 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(2)
14 401-27902 OCC_LIGHT_BRACKET
ＯＣＣ ライトブラケット
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
16 401-27897 OCC_LIGHT_SUPPORT
ＯＣＣ ライトサポート
(1)
17 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
18 401-28878 OCC A PCB ASM
ＯＣＣ Ａ 基板組
(1)
19 HX-0033500-0G SPACER
スペーサ
(4)
20 401-27900 LIGHT_DIFFUSER
ライトディフューザ
(1)
21 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(4)
22 HX-0029400-00 FIXED BASE
固定ベース
(1)
23 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(1)
24 401-27898 MIRROR BOX
ミラーボックス
(1)
25 400-43896 LENS FILTER
レンズフィルター
(1)
26 SM-0020201-SC SCREW M2 L=2
トラスねじ
(3)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
28 401-27899 FILTER_PLATE
フィルタープレート
(1)
29 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
30 118-04606 RUBBER PLUG
布台防振ゴム
(10)
31 400-14040 LIGHT DIFFUSER
ライトディフューザ
(1)
32 400-14037 BEAM SPRITTER
ビームスプリッタ
(1)
33 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
34 401-28879 OCC C PCB ASM
ＯＣＣ Ｃ 基板組
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
- 37 -

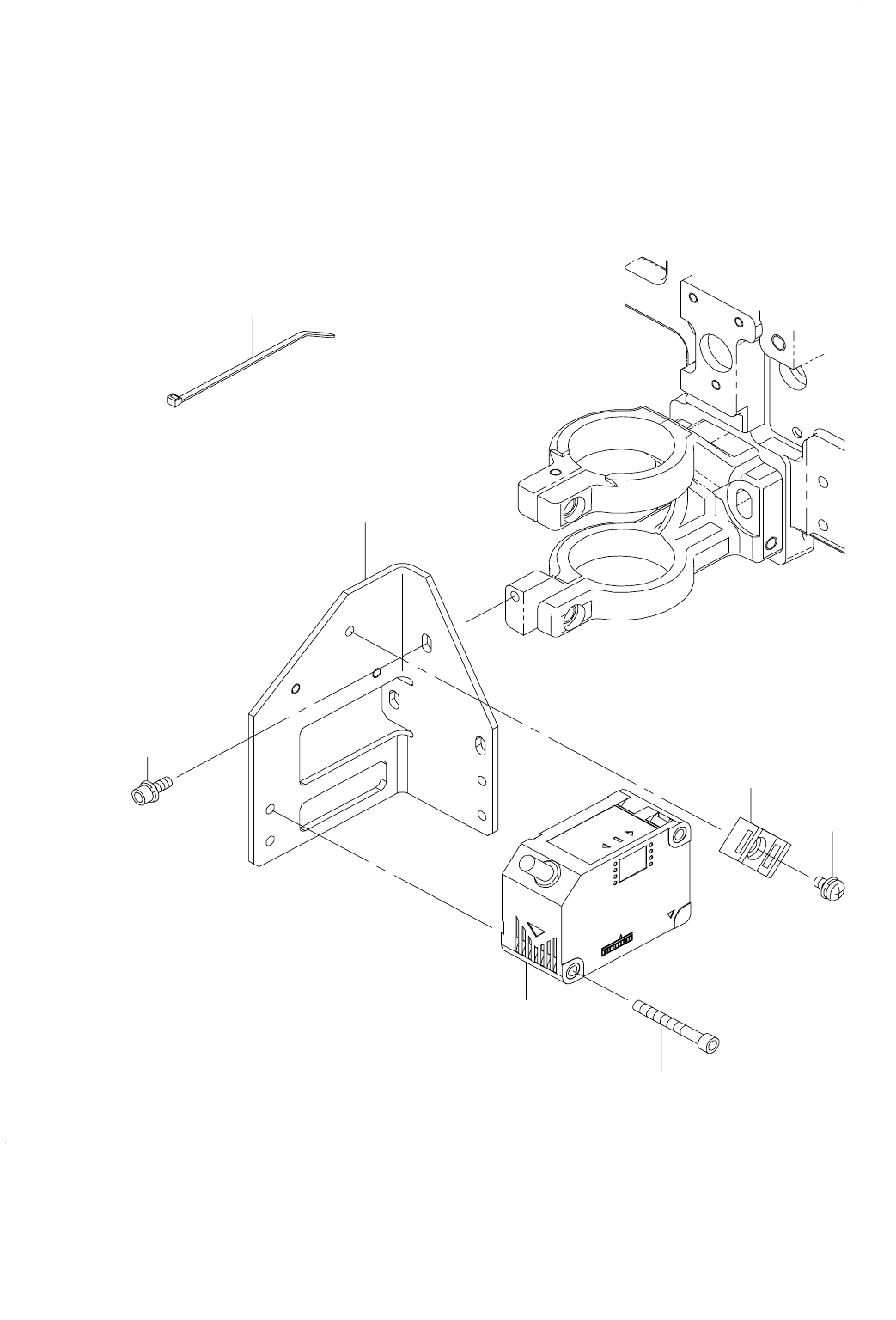

19. HMS COMPONENTS
ＨＭＳ 関係
6
2
1
3
4
5
7
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27903 HMS_BRACKET
ＨＭＳ ブラケット
1
2 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
3
3 HX-0029400-00 FIXED BASE
固定ベース
1
4 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
1
5 401-29108 HMS CABLE ASM
ＨＭＳ ケーブル組
1
6 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
2
7 HX-0023300-00 CABLE BAND
束線バンド
2
