3 装配说明组件和用户手册

3.3 安装输送机扩展件 06/2017 版本

概述 3

 拆下输送机扩展件上的四个侧盖，以便操作接口支架和电器连接件上的夹具。

 将输送机扩展件移动到 SIPLACE TX。

 设置输送机扩展件的高度，使其 PCB 传送导轨与 SIPLACE TX 上的 PCB 传送导轨位于相同

的高度。

输送机扩展件有 4 个支撑脚。

图 3.3 - 5 预调贴片机支撑脚的高度

(1) 顶部螺母

(2) 底部螺母

(3) 输送机扩展件的支撑脚

 使用底部螺母 (2) 转动输送机扩展件支撑脚 (3) 以使输送机扩展件的高度与 SIPLACE TX 的

PCB 传送导轨高度相同。

 拧紧顶部螺母 (1)，将贴片机支撑脚固定到位。

 检查输送机扩展件的高度，必要时进行调整。

(1)

(2)

(3)

组件和用户手册 3 装配说明

输送机扩展件 06/2017 版本 3.3 安装

调整 3

 将贴片机水平仪放到输送机扩展件 PCB 传动导轨边缘（测量精度为 0.02 mm）。

图 3.3 - 6 传送导轨上贴片机水平仪的测量精度为 0.02 mm

 使用贴片机的水平仪 (1) 在贴片机四个支撑脚的 X 与 Y 方向上对齐输送机扩展件。

 使用开口扳手，拧松顶部螺母（项目 1 ，参见图 3.3 - 5，第 40 页）。.

 使用开口扳手调整底部螺母（项目 2 ，参见图 3.3 - 5，第 40 页）（四个输送机扩展件支撑

脚），以使贴片机水平仪不要偏离零点。

 检查所需印刷板传送导轨的高度。

 使用扭矩扳手紧固顶部螺母（项目 1 ，参见图 3.3 - 5，第 40 页）以固定所有输送机扩展件

支撑脚。

(1)

3 装配说明组件和用户手册

3.3 安装输送机扩展件 06/2017 版本

将 SIPLACE 输送机扩展件对齐 SIPLACE TX 3

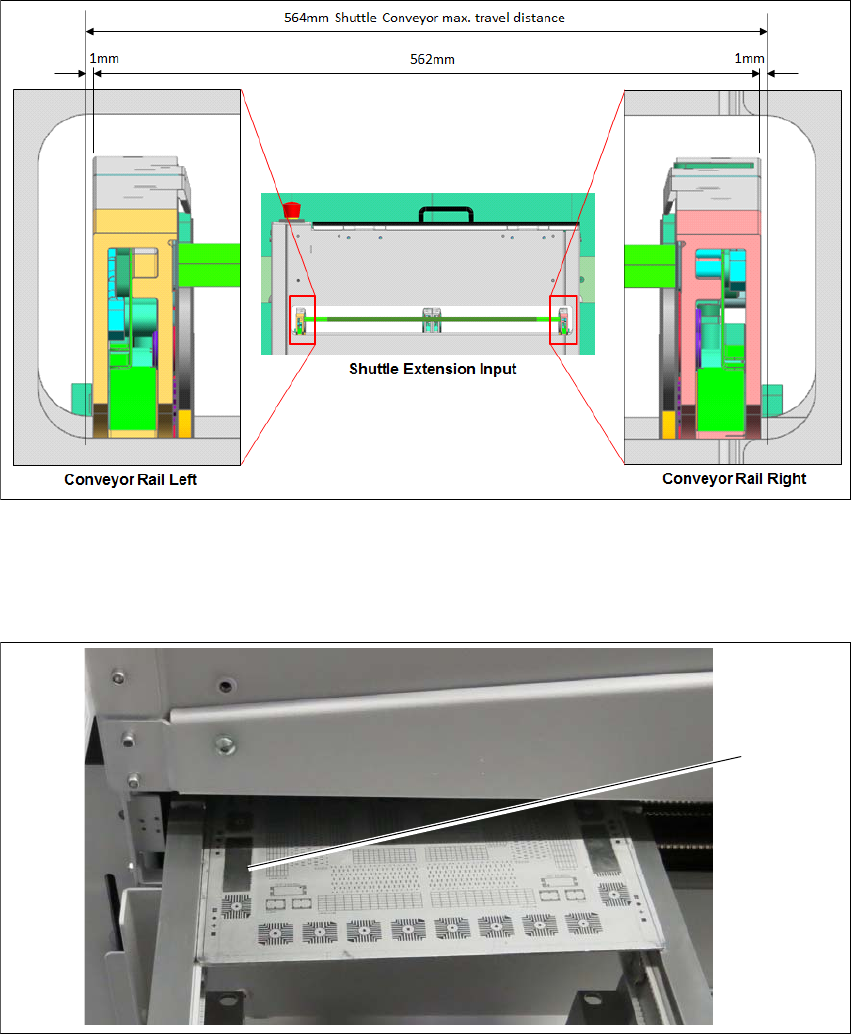

图 3.3 - 7 输送机扩展件的对齐位置

 将输送机传送导轨固定到 281 （各端部间隙 1mm）并用马达制动器进行固定。

 将其中一个输送机传送导轨（左右均可）对齐 TX 传送导轨。

图 3.3 - 8 检查 PCB

 通过已校准的 PCB 检查导轨位置。

 将印刷板推过 PCB 传送导轨并检查输送机扩展件和 SIPLACE TX 之间的传送点。

 印刷板必须可以自由顺畅推动。

 使用接口支架将输送机扩展件牢固固定到 TX 贴片机上。

(1)
