组件和用户手册 3 装配说明 输送机扩展件 06/2017 版本 3.3 安装 43 输送机扩展件输入侧上的接口支 架 3 图 3.3 - 9 输入传送导轨接口支架 - 右侧 图 3.3 - 10 输入传送导轨接口支 架 - 左侧 (1) 输入传送导轨接口支架 - 右侧 (2) 输入传送导轨接口支架 - 左侧 (1) (2)
3 装配说明 组件和用户手册
3.3 安装 输送机扩展件 06/2017 版本
42
将 SIPLACE 输送机扩展件对齐 SIPLACE TX 3
图 3.3 - 7 输送机扩展件的对齐位置
将输送机传送导轨固定到 281 （各端部间隙 1mm）并用马达制动器进行固定。
将其中一个输送机传送导轨 （左右均可）对齐 TX 传送导轨。
图 3.3 - 8 检查 PCB
通过已校准的 PCB 检查导轨位置。
将印刷板推过 PCB 传送导轨并检查输送机扩展件和 SIPLACE TX 之间的传送点。
印刷板必须可以自由顺畅推动。
使用接口支架将输送机扩展件牢固固定到 TX 贴片机上。
(1)
组件和用户手册 3 装配说明
输送机扩展件 06/2017 版本 3.3 安装
43
输送机扩展件输入侧上的接口支架 3

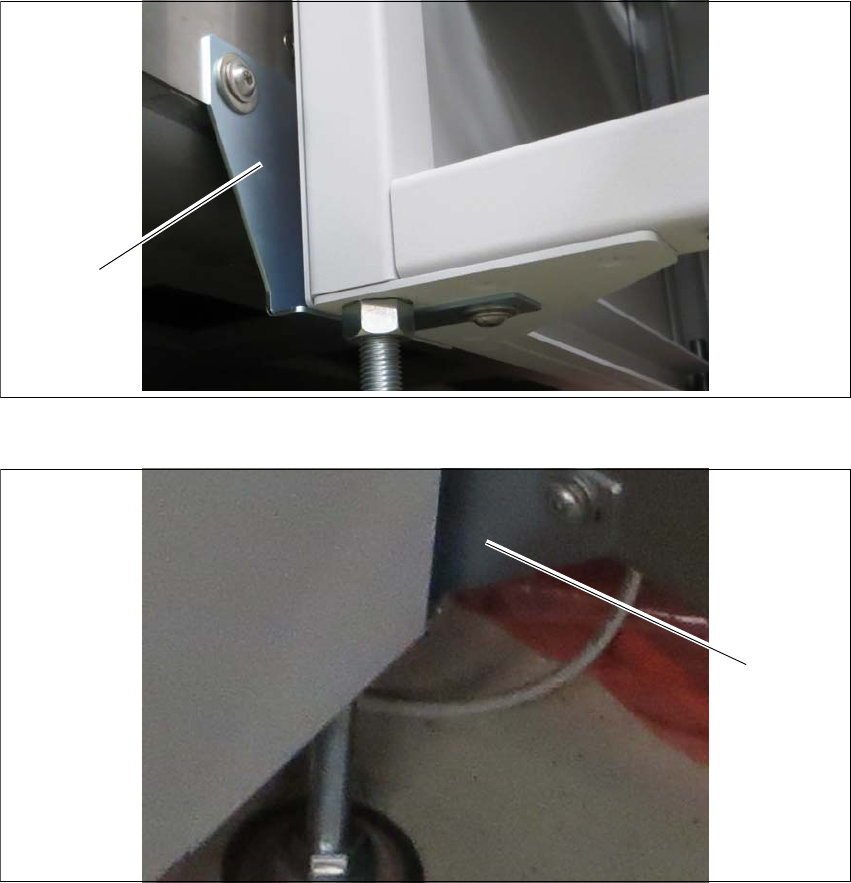

图 3.3 - 9 输入传送导轨接口支架 - 右侧
图 3.3 - 10 输入传送导轨接口支架 - 左侧
(1) 输入传送导轨接口支架 - 右侧
(2) 输入传送导轨接口支架 - 左侧
(1)
(2)
3 装配说明 组件和用户手册
3.3 安装 输送机扩展件 06/2017 版本
44
输送机扩展件输出侧上的接口支架 3
图 3.3 - 11 输出传送导轨接口支架 - 左侧
图 3.3 - 12 输出传送导轨接口支架 - 右侧
(1) 输出传送导轨接口支架 - 左侧
(2) 输出传送导轨接口支架 - 右侧
(1)
(2)
