3 装配说明 组件和用户手册 3.3 安 装 输送机扩展件 06/2017 版本 42 将 SIPLACE 输送机 扩展件对齐 SIPLACE TX 3 图 3.3 - 7 输送机扩展件的对齐位 置 将输送机传送导轨固定到 2 81 （各端部间隙 1mm）并用马达制动器进行固定。 将其中一个输送机传送导轨 （左右均可）对齐 TX 传送导轨。 图 3.3 - 8 检查 PCB 通过已校准的 PCB 检查导轨位置。 将印刷板…
组件和用户手册 3 装配说明
输送机扩展件 06/2017 版本 3.3 安装
41
调整 3
将贴片机水平仪放到输送机扩展件 PCB 传动导轨边缘 （测量精度为 0.02 mm）。
图 3.3 - 6 传送导轨上贴片机水平仪的测量精度为 0.02 mm
使用贴片机的水平仪 (1) 在贴片机四个支撑脚 的 X 与 Y 方向上对齐输送机扩展件。
使用开口扳手，拧松顶部螺母 （项目 1 ，参见图 3.3 - 5，第 40 页） 。.
使用开口扳手调整底部螺母 （项目 2 ，参见图 3.3 - 5，第 40 页）（四个输送机扩展件支撑
脚），以使贴片机水平仪不要偏离零点。
检查所需印刷板传送导轨的高度。
使用扭矩扳手紧固顶部螺母 （项目 1 ，参见图 3.3 - 5，第 40 页） 以固定所有输送机扩展件
支撑脚。
(1)
3 装配说明 组件和用户手册
3.3 安装 输送机扩展件 06/2017 版本
42
将 SIPLACE 输送机扩展件对齐 SIPLACE TX 3
图 3.3 - 7 输送机扩展件的对齐位置
将输送机传送导轨固定到 281 （各端部间隙 1mm）并用马达制动器进行固定。
将其中一个输送机传送导轨 （左右均可）对齐 TX 传送导轨。
图 3.3 - 8 检查 PCB
通过已校准的 PCB 检查导轨位置。
将印刷板推过 PCB 传送导轨并检查输送机扩展件和 SIPLACE TX 之间的传送点。
印刷板必须可以自由顺畅推动。
使用接口支架将输送机扩展件牢固固定到 TX 贴片机上。
(1)
组件和用户手册 3 装配说明
输送机扩展件 06/2017 版本 3.3 安装
43
输送机扩展件输入侧上的接口支架 3

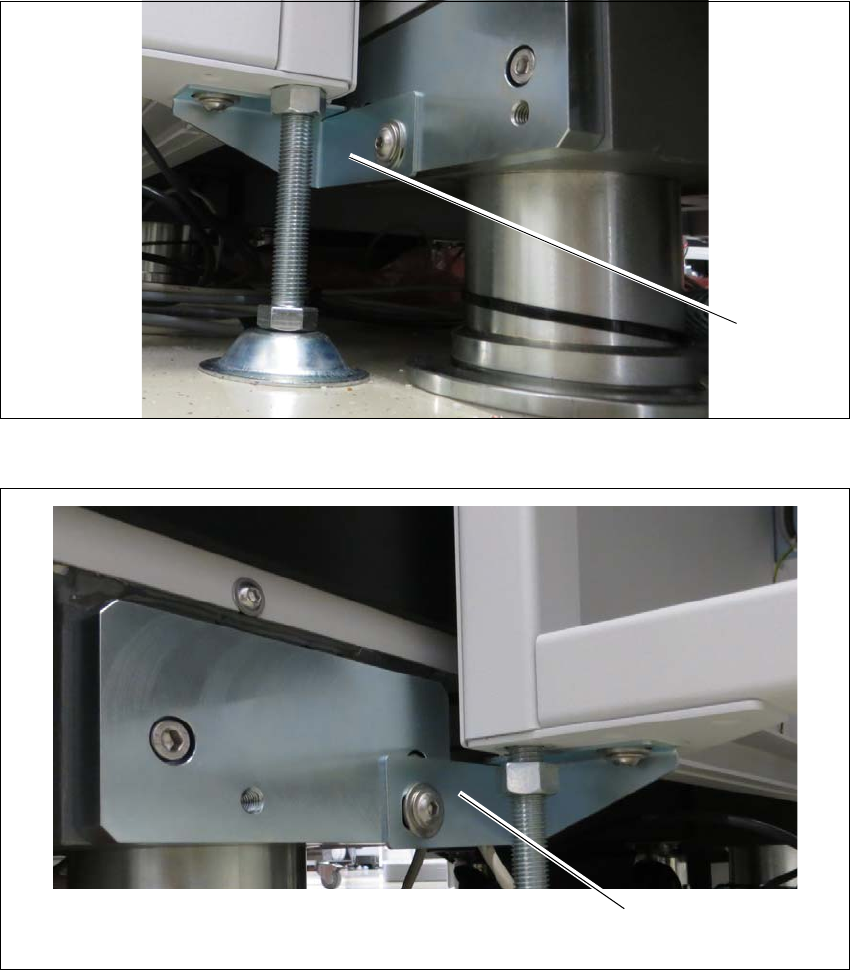

图 3.3 - 9 输入传送导轨接口支架 - 右侧
图 3.3 - 10 输入传送导轨接口支架 - 左侧
(1) 输入传送导轨接口支架 - 右侧
(2) 输入传送导轨接口支架 - 左侧
(1)
(2)
