4 校准 组件和用户手册 4.2 执行校准 输送机扩展件 06/2017 版本 58
组件和用户手册 4 校准
输送机扩展件 06/2017 版本 4.2 执行校准
57
步骤 2：对齐固定导轨 4
为了确保印刷板可以准确地从上一台贴片机拾取并传送到下一台贴片机上，务必始终精确定位输
送机扩展件上的传送导轨。为了确保可以顺利地从上一台贴片机传送到下一台贴片机上，传送导
轨必须对齐每道固定导轨并进行保存。
图 4.2 - 4 工作站软件 - “ 校准固定导轨 ” 视图 （示例）
选择校准固定导轨图标 (1)。
选择需要对齐贴片机固定导轨的传送导轨侧。
如果输送机扩展件相关传送导轨边缘的位置与当前所选固定传送导轨边缘 (2) 的位置相符，
可通过应用 按钮完成校准进程。位置将会被保存。 4
推入印刷板并使用按钮 （移动输送机）进行调整，直到将印刷板移动到临近贴片机并对准传
送导轨为止。
重复上述步骤操作上一台贴片机和本台贴片机的每根固定传送导轨边缘。
(1)
(2)
4 校准 组件和用户手册
4.2 执行校准 输送机扩展件 06/2017 版本
58
组件和用户手册 5 操作输送机扩展件
输送机扩展件 06/2017 版本 5.1 SIPLACE Pro 上的输送机扩展件
59
5 操作输送机扩展件
5.1 SIPLACE Pro 上的输送机扩展件
打开 SIPLACE Pro 行编辑器。

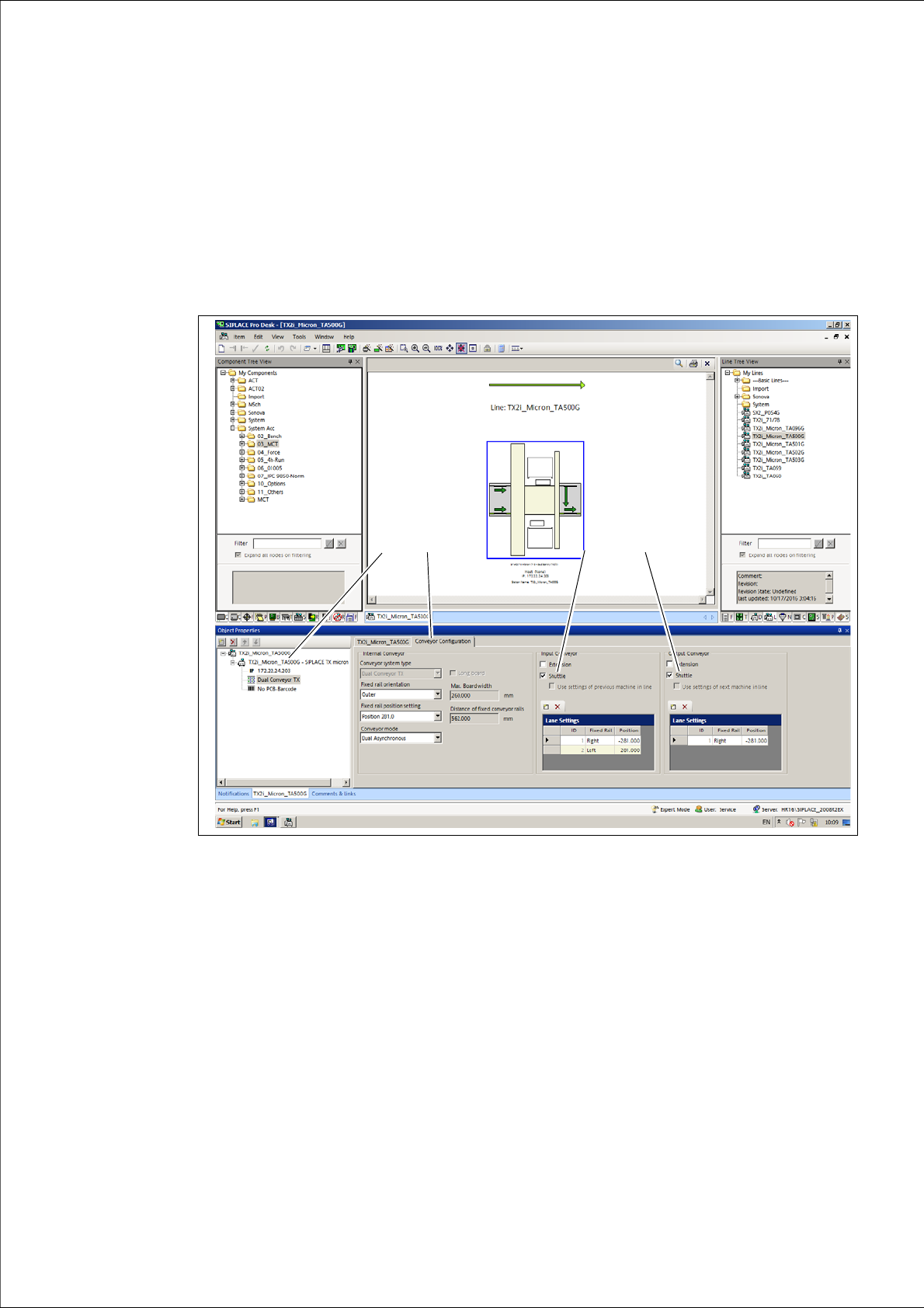

SIPLACE Pro - “ 行编辑器 ”- 表：“ 传送导轨配置 ”
选择树视图中的工作站 (1)。
打开传送导轨配置选项卡。
激活输送机复选框 (3) 以配置输入传送导轨上的输送机扩展件。
激活输送机复选框 (4) 以配置输出传送导轨上的输送机扩展件。
(3)
(2)
(1)
(4)
