组件和用户手册 5 操作输送机扩展件 输送机扩展件 06/2017 版本 5.2 工作站 GUI 上的输送机扩展件 61 5.2 工作站 GUI 上的输送机扩展件 每个输送机扩展件均可通过贴片 机用户界面进行控制。安装输送机扩展件的贴片机将会在多个 视 图中显示 “ 本贴片机 ”。 点击工作站 GUI 工具栏上的 设置 (1) 图标。 点击 料位 图标 (3 )。 图 5.2 - 1 工作站软件 - “ 设置 ” 视图 点击…
5 操作输送机扩展件 组件和用户手册
5.1 SIPLACE Pro 上的输送机扩展件 输送机扩展件 06/2017 版本
60
编辑字段：输入传送导轨 5
–输送机
– 工作站输入传送导轨配备 SIPLACE TX 传送导轨输送机。可以在轨道设置列表中手动配
置相关参数。 .
– 使用上一台贴片机的设置
– 必须调整传送导轨的设置以确保输送机传送导轨可以匹配上游 SIPLACE 工作站。
– 可以通过上游 SIPLACE 工作站采用传送导轨设置的数据 （固定导轨和位置）。
– 如果配备上游 SIPLACE 工作站，必须执行上述标准流程。
– 轨道设置
– 如果将输送机选定为输入传送导轨，可以手动输入相关传送导轨的设置。如果上游工作
站并非 SIPLACE 贴片机 （而是打印机、AOI 等），必须执行上述操作。这种情况下，
则不能通过行中的使用上一台贴片机设置采用传送导轨的设置。
– ID：显示传送导轨编号 （1 = 右，2 = 左）。
– 固定导轨：选择在上游工作站中配置的固定导轨的方向。
– 位置：选择在上游工作站中配置的固定导轨的方向。
编辑字段：输出传送导轨 5
–输送机
– 工作站输出传送导轨配备 SIPLACE TX 传送导轨输送机。可以在轨道设置列表中配置相
关参数。
– 使用上一台贴片机的设置
– 必须调整传送导轨的设置以确保输送机传送导轨可以匹配下游 SIPLACE 工作站。
– 可以通过下游 SIPLACE 工作站采用传送导轨设置的数据 （固定导轨和位置）。
– 如果配备下游 SIPLACE 工作站，必须执行上述标准流程。
– 轨道设置
– 如果将输送机选定为输出传送导轨，可以在此手动输入相关传送导轨的设置。如果下游
工作站并非 SIPLACE 贴片机 （而是打印机、AOI 等），必须执行上述操作。这种情况
下，则不能通过行中的使用上一台贴片机设置采用传送导轨的设置。
– ID：显示传送导轨编号 （1 = 右，2 = 左）。
– 固定导轨：选择在下游工作站中配置的固定导轨的方向。
– 位置：选择在下游工作站中配置的固定导轨的位置。
组件和用户手册 5 操作输送机扩展件
输送机扩展件 06/2017 版本 5.2 工作站 GUI 上的输送机扩展件
61
5.2 工作站 GUI 上的输送机扩展件
每个输送机扩展件均可通过贴片机用户界面进行控制。安装输送机扩展件的贴片机将会在多个视
图中显示 “ 本贴片机 ”。
点击工作站 GUI 工具栏上的设置 (1) 图标。
点击料位图标 (3)。

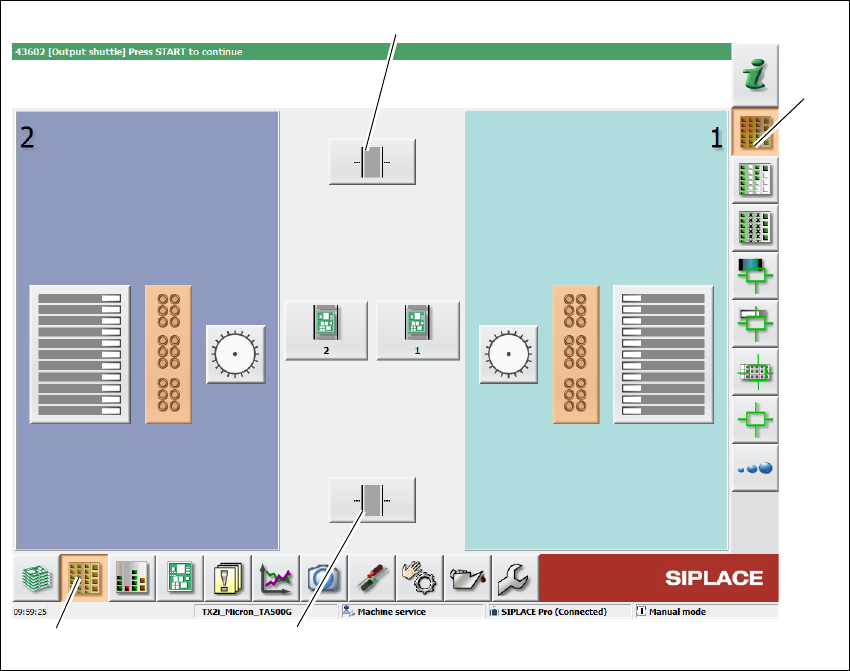

图 5.2 - 1 工作站软件 - “ 设置 ” 视图
点击该图标 (2) 以选择输出传送导轨上的输送机扩展件。
点击该图标 (4) 以选择输入传送导轨上的输送机扩展件。
(1)
(2)
(4)
(3)
5 操作输送机扩展件 组件和用户手册
5.2 工作站 GUI 上的输送机扩展件 输送机扩展件 06/2017 版本
62
图 5.2 - 2 工作站软件 - 输送机扩展件设置视图
5
关键点 说明
1
选择输出传送导轨的输送机扩展件。
2
选择输入传送导轨的输送机扩展件。
3
停止自动运行输送机扩展件，执行单件功能。
4
启用自动运行输送机扩展件，也就是说按照配置，将输送机扩展件上的印刷板传送
到下一台贴片机上。
5
显示信号发送器的当前状态 （激光光障）。LED 表示输送机扩展件中是否有印刷
板，也就是说信号发送器 （激光光障）是否激活。
6
如果输送机扩展件中有印刷板，印刷板符号将会以按钮显示。
点击 印刷板符号和对话框后，将会显示印刷板选项。
取消印刷板
所选印刷板将不会再进行处理。
一旦取消更换印刷板，显示屏中的印刷板将会显示为红色。
7
已选择输送机扩展件设置视图。
(2)
(5)
(1)
(3)
(4)
(6)
(7)
