组件和用户手册 3 装配说明
输送机扩展件 06/2017 版本 3.3 安装
45
最后步骤 3
使 SIPLACE TX 贴片机框架和输送机扩展件框架之间保留 2 mm 至 8 mm 的间隙。参见图 3.3
- 1 ，第 38 页。
重新检查输送机扩展件和 SIPLACE TX 之间的传送情况。
必要时，调整支撑脚或接口支架夹具的高度。
一旦输送机扩展件完全对齐，可使用扭矩扳手拧紧顶部螺母 （项目 1 ，参见图 3.3 - 5，第
40
页） 以固定所有输送机扩展件支撑脚。
3 装配说明 组件和用户手册
3.4 电气连接 输送机扩展件 06/2017 版本
46
3.4 电气连接
3
3.4.1 输送机扩展件
将以下电缆连接到输送机扩展件连接件上。
– 4 x SMEMA 电缆 [ 项目 编号：03152800-xx]
– 1 x CAN 总线 [ 项目 编号：03133551-xx]
– 1 x 电源接口电缆，连接至 SIPLACE TX [ 项目编号：03133550-xx]

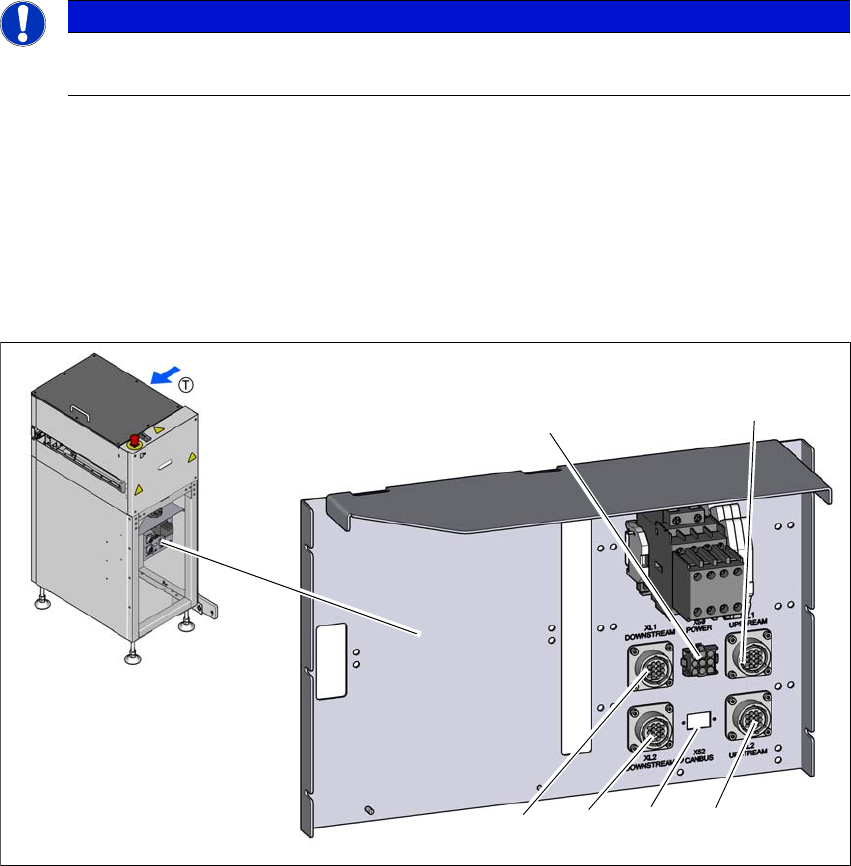

图 3.4 - 1 输送机扩展件上的电气连接
(1) SMEMA 连接件 XL1 UPSTREAM - 轨道 1 至上一台 贴片机
(2) SMEMA 连接件 XL2 UPSTREAM - 轨道 2 至上一台 贴片机
(3) CAN 总线连接
(4) SMEMA 连接件 XL2 DOWNSTREAM - 轨道 2 至下一台贴片机
(5) SMEMA 连接件 XL1 DOWNSTREAM - 轨道 1 至下一台贴片机
(6) X50 至 SIPLACE TX 电源接口
请注意
输送机扩展件电路图的使用
详细信息，请参见输送机扩展件电路图。
(6)
(1)
(2)
(3)
(4)
(5)
组件和用户手册 3 装配说明
输送机扩展件 06/2017 版本 3.4 电气连接
47
3.4.2 SIPLACE TX 连接
3.4.2.1 总览
图 3.4 - 2 SIPLACE TX 连接
(1) SMEMA 连接件 T1 UPSTREAM
(2) SMEMA 连接件 T1 DOWNSTREAM
(3) SMEMA 连接件 T2 UPSTREAM
(4) SMEMA 连接件 T2 DOWNSTREAM
(5) CAN 总线连接 （终端和连接点，参见 节 3.4.2.2
，参见 48 和 3.4.2.3，参见 49）
(6) 输送机扩展件输出电源接口
(7) 输送机扩展件输入电源接口
(7)
(6)
(5)
(1)
(2)
(3)
(4)
