86 Mechanical Drawings

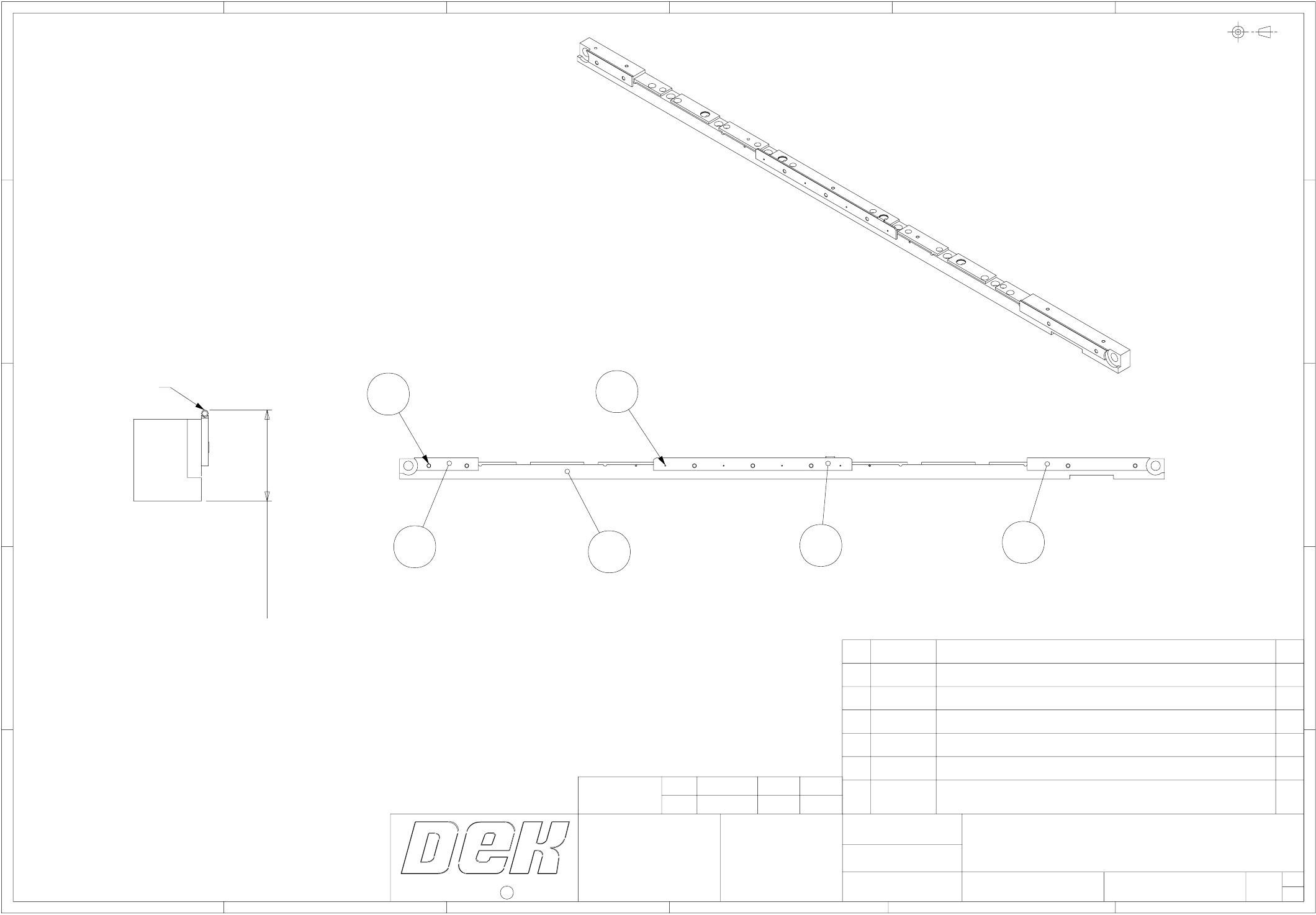

177056 Issue 1 Front Rail Assy - 340 Clamp GA
A
B
C
D
REMOVE ALL BURRS & SHARP EDGES
456
1
2
3
456
1
2
3
A
B
C
E
E
PROJECTION
D
DRAWN
APPROVED
DATE
C
COPYRIGHT
DO NOT SCALE
SCALE
TITLE
DRAWING NUMBER
2000
BOM NUMBER
SEE NOTE 1
39.00
+0.05
0
THIS DRAWING AND THE COPYRIGHT
IN IT, IS THE PROPERTY OF
DEK PRINTING MACHINES LIMITED
IT MAY NOT BE COPIED, REPRODUCED,
PUBLISHED OR DISCLOSED IN WHOLE
OR IN PART WITHOUT OUR WRITTEN
CONSENT.
1:4
A HAMLIN
DWG^GA^FRONT RAIL^340 CLAMP
08-Oct-01
177056
177057
SH 1
OF 1
A
2
ITEM PART NO. DESCRIPTION QTY.
1
133371 O-RING SUPPORT FRONT RAIL LH (3mm) 1
2
133374 'O' RING SUPPORT FRONT RAIL RH (3mm) 1
3
177010 GUIDE^SUPPORT^RAIL^340 LG 1
4
177013 RAIL^TRANSPORT^FRONT^MODIFIED 1
5
700003 SCREW M3X8 PAN.HD SLTD MC ST.ST 7
6
700720 DOWEL 3DIA X 6LG H&G(GRD 1) 4
LATEST
ISSUE
No. DATE DCR INITIAL
01 08-Oct-01 ... AH
NOTES
1. THIS DIMENSION TO APPLY ALONG ENTIRE LENGTH OF ITEMS 1, 2 & 3.
2. USE DOWEL ø 3.000 m6
+0.008
+0.002
()
1
2
3
4
5
6
SCALE 1:1
SEE NOTE 2
Mechanical Drawings 87

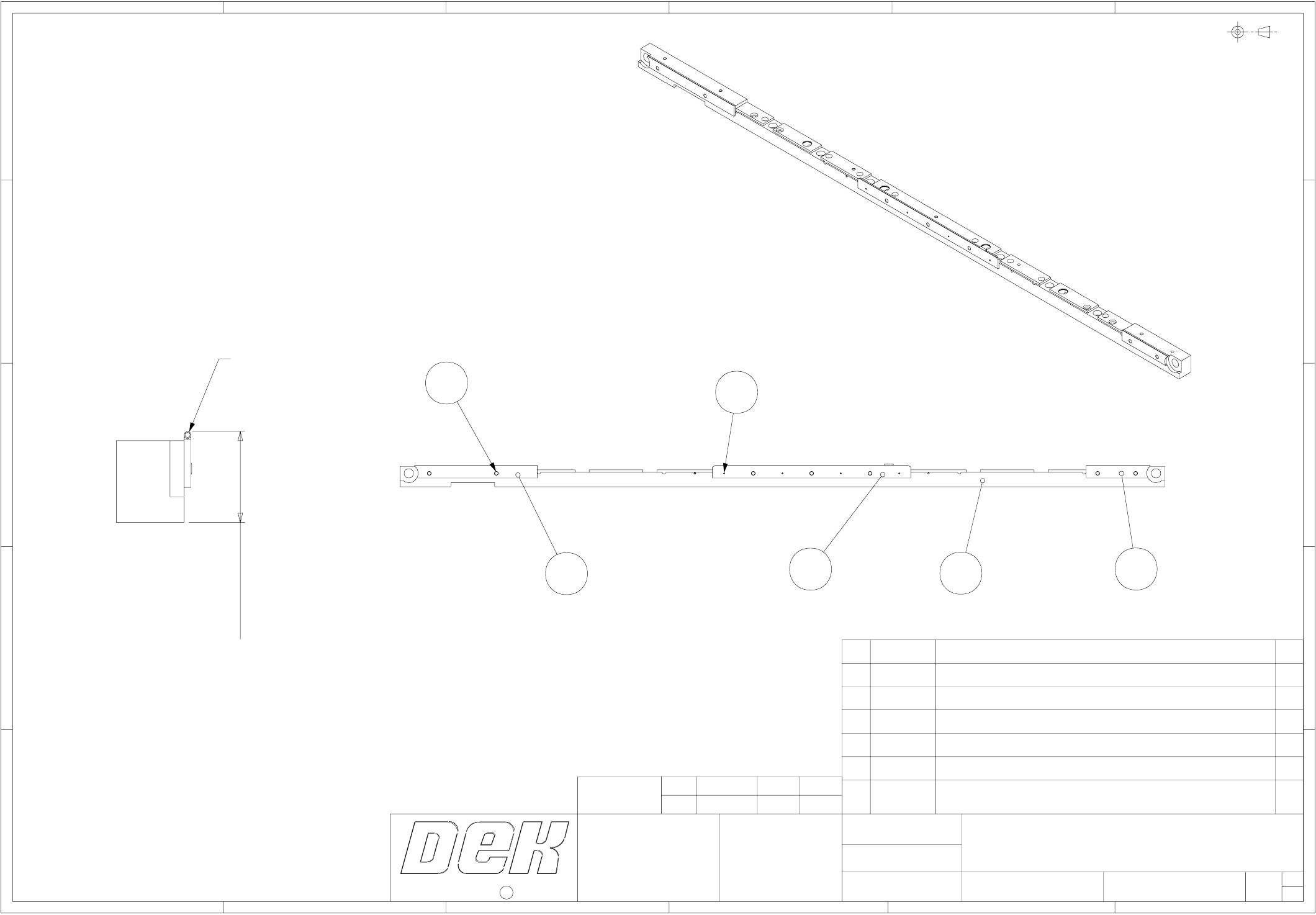

177058 Issue 1 Rear Rail - 340 Clamp GA
A
B
C
D
REMOVE ALL BURRS & SHARP EDGES
456
1
2
3
456
1
2
3
A
B
C
E
E
PROJECTION
D
DRAWN
APPROVED
DATE
C
COPYRIGHT
DO NOT SCALE
SCALE
TITLE
DRAWING NUMBER
2000
BOM NUMBER
SEE NOTE 1
39.00
+0.05
0
THIS DRAWING AND THE COPYRIGHT
IN IT, IS THE PROPERTY OF
DEK PRINTING MACHINES LIMITED
IT MAY NOT BE COPIED, REPRODUCED,
PUBLISHED OR DISCLOSED IN WHOLE
OR IN PART WITHOUT OUR WRITTEN
CONSENT.
1:4
A HAMLIN
DWG^GA^REAR RAIL^340 CLAMP
09-Oct-01
177058
177059
SH 1
OF 1
A
2
ITEM PART NO. DESCRIPTION QTY.
1
133372 O-RING SUPPORT REAR RAIL LH (3mm) 1
2
133373 O-RING SUPPORT REAR RAIL RH (3MM) 1
3
177010 GUIDE^SUPPORT^RAIL^340 LG 1
4
177014 RAIL^TRANSPORT^REAR^MODIFIED 1
5
700003 SCREW M3X8 PAN.HD SLTD MC ST.ST 7
6
700720 DOWEL 3DIA X 6LG H&G(GRD 1) 4
LATEST
ISSUE
No. DATE DCR INITIAL
01 09-Oct-01 ... AH
NOTES
1. THIS DIMENSION TO APPLY ALONG ENTIRE LENGTH OF ITEMS 1, 2 & 3.
2. USE DOWEL ø 3.000 m6
+0.008
+0.002
()
1
2
3
4
5
6
SCALE 1:1
SEE NOTE 2
88 Mechanical Drawings

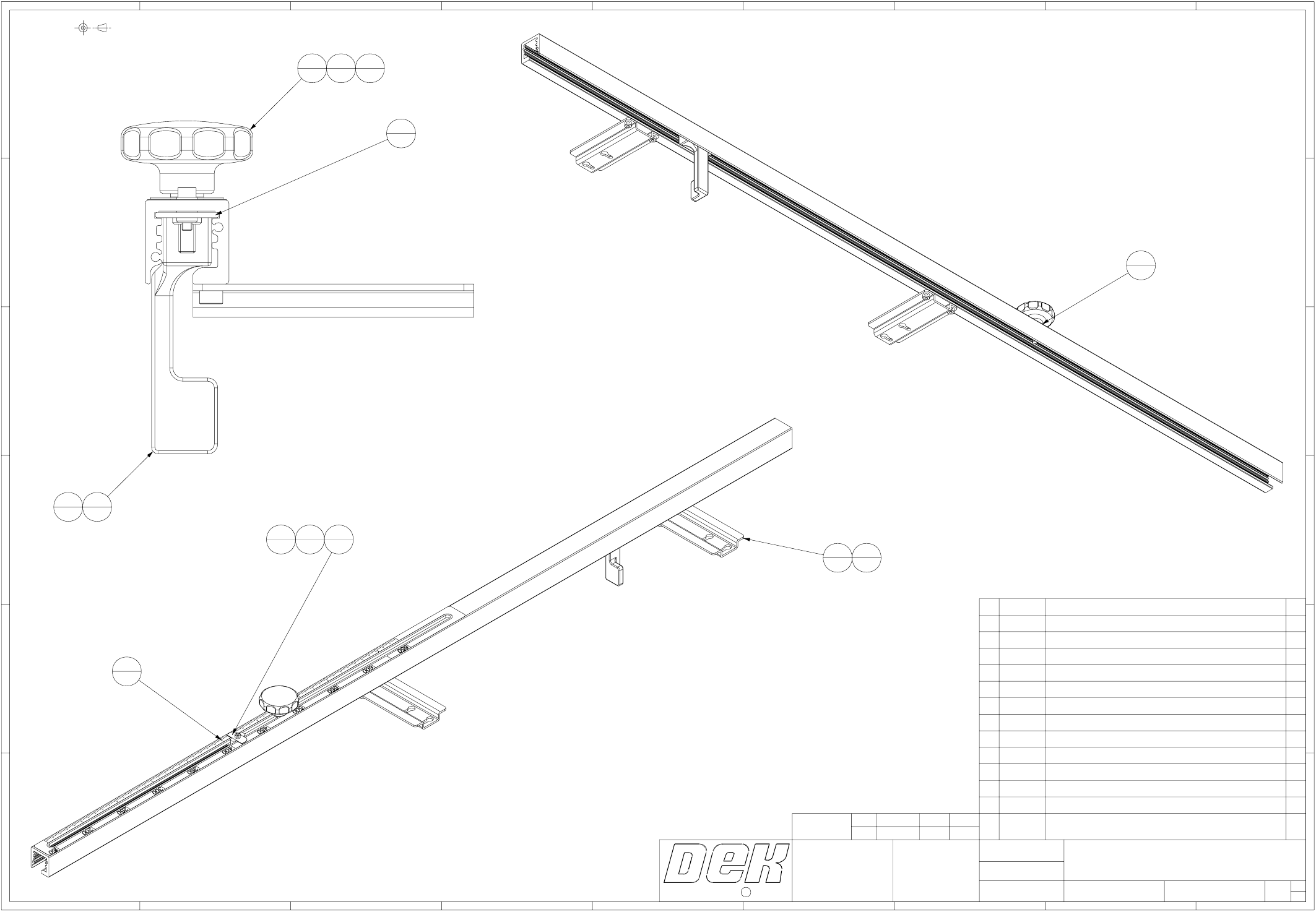

177080 Issue 1 Screen Depth Adjuster
F
E
D
C
B
A
654321
E
F
987
123456789
PROJECTION
D
C
B
A
DRAWN
APPROVED
DATE
C
COPYRIGHT
DO NOT SCALE
SCALE
TITLE
DRAWING NUMBER
2001
BOM NUMBER
ITEM PART NO. DESCRIPTION QTY.
1
163306 BRACKET^SCREEN DEPTH ADJUSTER 2
2
163404 SCREEN STOP 1
3
177081 GUIDE TUBE 1
4
177082 GUIDE STRIP 1
5
177089 SCALE^SCREEN DEPTH ADJUSTER 1
6
177090 SPACER^POINTER 1
7
177091 POINTER^SCREEN DEPTH ADJUSTER 1
8
177092 STAR GRIP 1
9
700102 SCREW M3X10 CAP HD ST.ST 1
10
700108 SCREW M4X6 CAP HD ST.ST 4
11
700401 SCREW M3X6 CSK.SLTD.M/C ST.ST 4
12
700603 WASHER M5 PLAIN FORM A ST.ST 1
13
700689 WASHER M5 BLACK PLASTIC 1
LATEST
ISSUE
No. DATE DCR INITIAL
01 05-Nov-01 ... WF
THIS DRAWING AND THE COPYRIGHT
IN IT, IS THE PROPERTY OF
DEK PRINTING MACHINES LIMITED
IT MAY NOT BE COPIED, REPRODUCED,
PUBLISHED OR DISCLOSED IN WHOLE
OR IN PART WITHOUT OUR WRITTEN
CONSENT.
3:5
WFRANKE
SCREEN DEPTH ADJUSTER
05-Nov-01
177080
177079
SH 1
OF 1
A
1
SCALE 2:1
5
1
6
1
7
1
9
1
1
2
3
1
10
4
2
1
4
1
8
1
11
4
12
1
13
1
