高性能直流无刷控制器 ZM-6 ZM-6 ZM-6 ZM-6 5 5 5 5 0 0 0 0 5 5 5 5 - - - - 11 11 11 11 - - - - 保护恢复 本控制具 有多重保 护功能 ， 在保护功能起 作用后可 采取正确 方法解除 保护。 1. 欠压保护，驱动器供电电压低于 1 1 V 时驱动器进入保护状态。解除 此保护请 先断电， 将电源电 压调高至 1 2 V 后再通电 。 2. 过压保护，驱动器供电电压高于 5…
高性能直流无刷控制器 ZM-6
ZM-6
ZM-6
ZM-6 5
5
5
5 0
0
0
0 5
5
5
5
-
-
-
- 10
10
10
10 -
-
-
-
2.
2.
2.

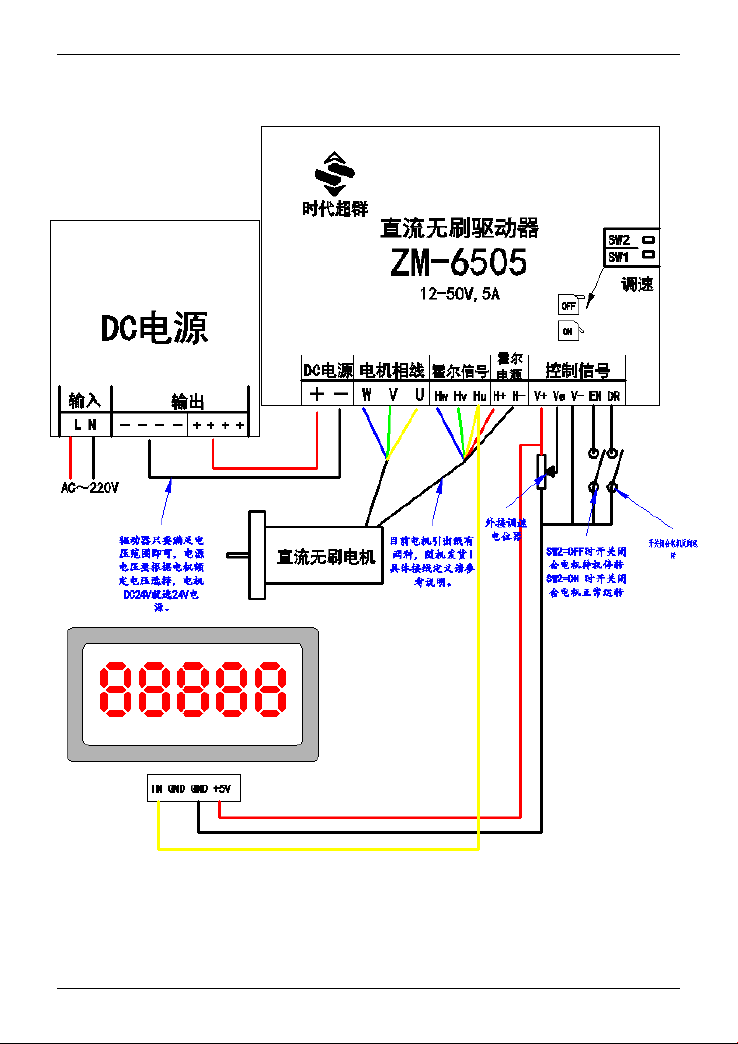

2. 基本系统参考图
高性能直流无刷控制器 ZM-6
ZM-6
ZM-6
ZM-6 5
5
5
5 0
0
0
0 5
5
5
5
-
-
-
- 11
11
11
11 -
-
-
-
保护恢复
本控制具有多重保护功能 ， 在保护功能起作用后可采取正确方法解除
保护。
1. 欠压保护，驱动器供电电压低于 1 1 V 时驱动器进入保护状态。解除
此保护请先断电，将电源电压调高至 1 2 V 后再通电。
2. 过压保护，驱动器供电电压高于 50V 时驱动器进入保护状态。 解除
此保护请先断电，将电源电压调 低 至 50 V 后再通电。
3. 堵转保护，当电机堵转 3 秒后驱动器会关断输出并进入保护状态，
此时应尽快将使能置低或关闭电源 ， 待电机堵转问题解决后再重新通
电。
4. 霍尔错误保护 ， 驱动器检测到霍尔错误后会关断输出并进入保护状
态 ， 此时应尽快将使能置低或关闭电源 ， 排除霍尔错误后再重新通电 。
注意 ！ 为避免勿保护情况发生 ， 在不需要电机转动时 ， 请将使能置
低或将调速降至最小 (
(
(
( 电位器拧至最低、模拟电压降至 0V
0V
0V
0V ， PWM
PWM
PWM
PWM 降
至 0%)
0%)
0%)
0%)
高性能直流无刷控制器 ZM-6
ZM-6
ZM-6
ZM-6 5
5
5
5 0
0
0
0 5
5
5
5
-
-
-
- 12
12
12
12 -
-
-
-

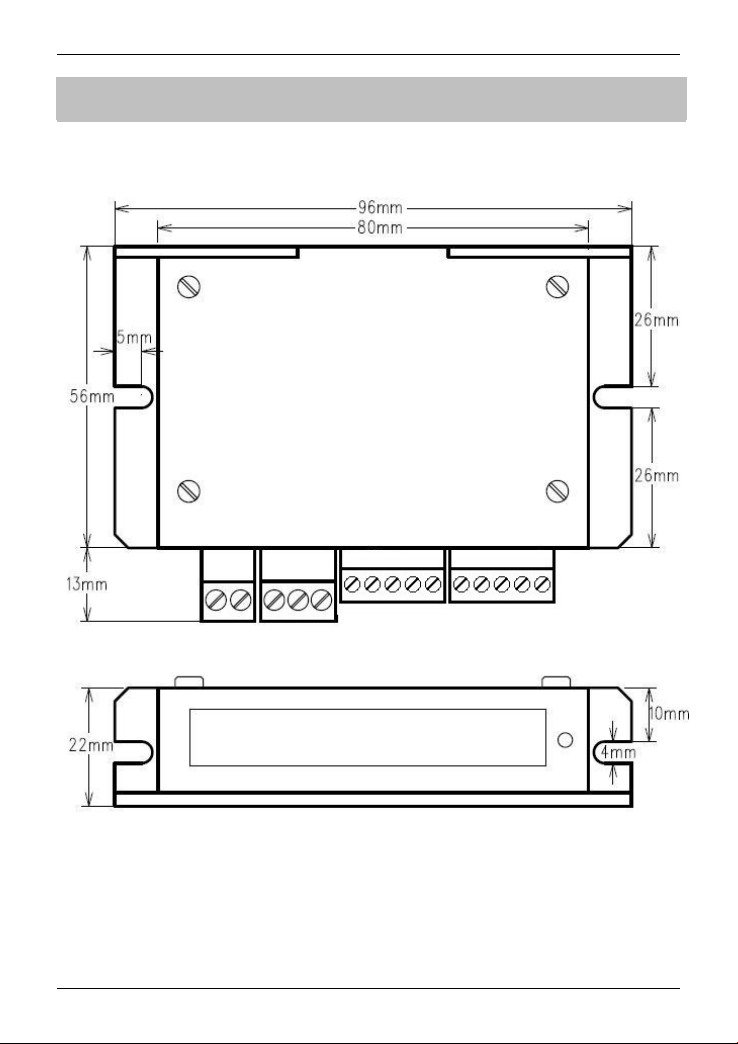

外形尺寸
