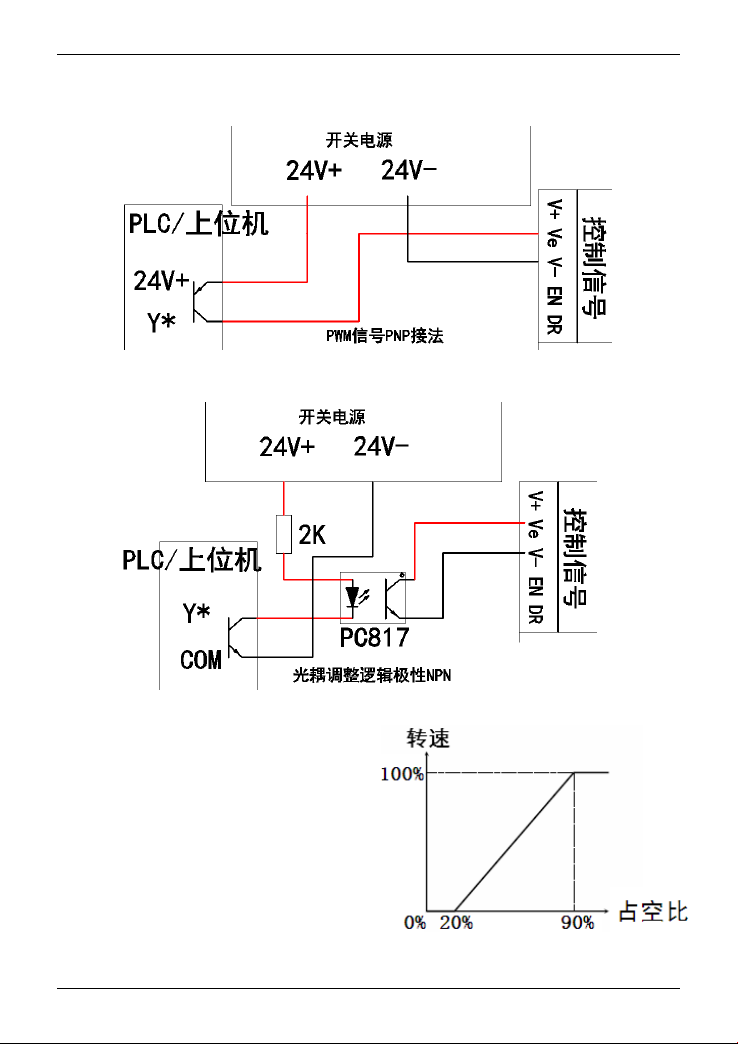

2.3 外接 PWM 信号调速，
V-
为参考地，
Ve
接 PWM 信号， PWM 电压幅
值为 5V ，频率为 1-10KHz ，
接线示意及占空比
-
输出 对应图如下：
注意！ 内外部切换拨码 SW1
SW1
SW1
SW1 只
对调速信号起作用 ， 无论是使用内
部电位器控制电机转速 ， 还是外接
调速信号控制电机转速 ， 控制信号
侧方向、使能信号均受控。
Ve
Ve
Ve
Ve
调
速信号最高工作电压 24V
24V
24V
24V ， 调速范
围最高 5V
5V
5V
5V ，这主要是适应 PLC
PLC
PLC
PLC 用
户不需要接限流电阻。
高性能直流无刷控制器 ZM-6
ZM-6
ZM-6
ZM-6 5
5
5
5 0
0
0
0 5
5
5
5
-
-
-
- 8
8
8
8 -
-
-
-
控制信号应用
1.1
1.1
1.1
1.1 使能控制
当使能信号 输入 高 电平（ EN 悬空状态 ） 。
SW 2 ON ，驱动器待机，电机停止转动；
SW 2 OFF ，驱动器工作，电机恢复转动。
当使能信号 输入低电平 情况下 ， （ EN 与
V-
短接 ） 。
SW 2 ON ，驱动器工作，电机恢复转动；
SW 2 OFF ，驱动器待机，电机停止转动。
1.2
1.2
1.2
1.2 方向控制
DR 输入 高 电平（ DR 悬空状态 ） ，电机正向转动；
DR 输入低电平（ DR 与
V-
短接 ） ，电机反向转动。
DR 切换状态时驱动器将自动执行能耗制动 0.5S 。
注意 ！
必须在电机低速或停止状态下才能改变 DR
DR
DR
DR 状态，否则可能
损坏控制器与电机。
开关按钮接线
上位机接线
开关按钮接线
上位机接线
高性能直流无刷控制器 ZM-6
ZM-6
ZM-6
ZM-6 5
5
5
5 0
0
0
0 5
5
5
5
-
-
-
- 9
9
9
9 -
-
-
-
1.
1.
1.
1. 6
6
6
6 内部端口等效图
系统参考图
1.
1.
1.

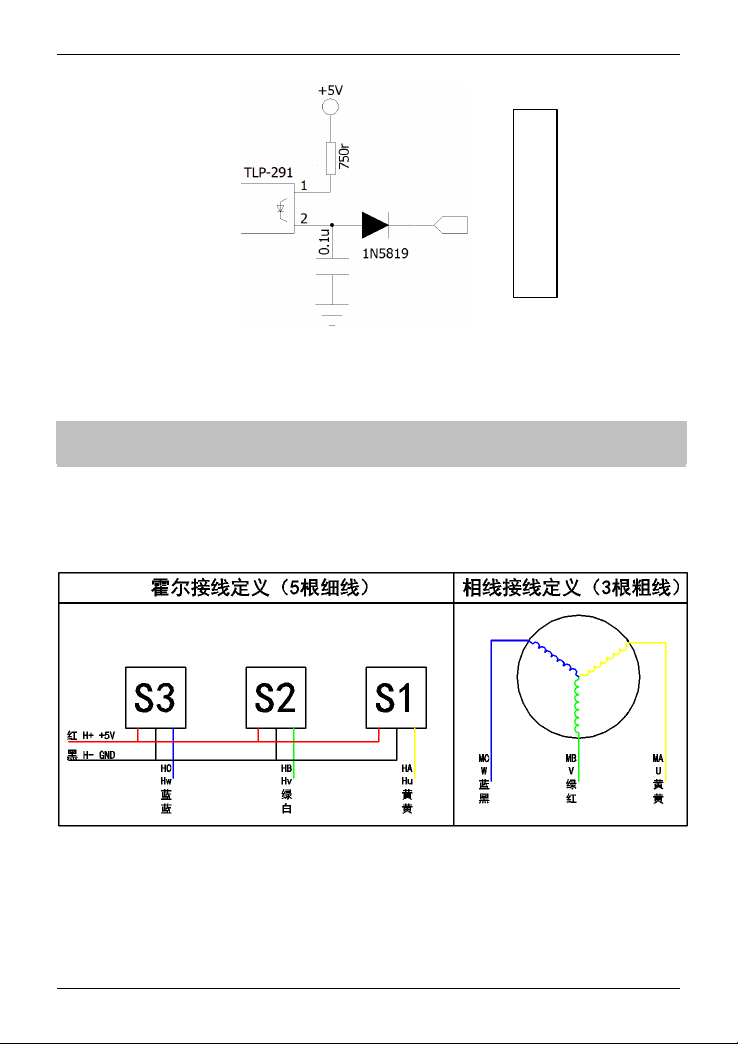

1. 无刷系列产品线序参考图
