4. 机器构成
Edition 1.0 - 8 - XP-242E 规格说明书
4.5 料站平台的构成
１） 有3种单元 型号可进行选择
机器前侧配置有装载供料器用的料站，后侧装备有料盘单元。供料器搭载有IP
系列以及QP-242的供料器(BFC，马达供料器)、QP-3系列料带拼接供料器。
单元 型号
Spec1
Spec2 Spec3
备注
MFU
○
料站平台
固定料站 ○○
MFU锁紧 ○
废料带切刀○○
标准型 ○○
废料带箱
箱体不带滑槽 ○
真空支撑 △△△
对应微小料盘 △△△高精度料盘碟子
引脚浮起检查 △△△
MFU安全罩△△△
吸嘴尺寸检查传感器 △△△
BFC型 △△△
料管 △△△不可与700型混用
马达 △△△
供料器
料带拼接 △△△
※ ○：标准设备、△：选择设备，空栏：表示没有设备。
※ 料管供料器与马达供料器(700型)不能混用。
※ Spec1：MFU-X20E。
※ Spec2：固定料站规格。
※ Spec3：固定料站规格、无废料带切刀规格。
4.5.1 供料器单元
２） 最大可以搭载数
搭 载 数（个数）
供应形态 对象尺寸
Spec1 Spec2 Spec3
备注
8mm
40个 －－
12mm
40个 40个 40个
16mm
20个 20个 20个
24mm
20个 19个 19个
32mm
19个 19个 19个
44mm
13个 13个 13个
56mm
10个 10个 10个
72mm
－ 8个 8个
料带
88mm
－ 6个 6个
7≤料管宽度≤28mm 20个 －－
Type-1
料管
25≤料管宽度≤48mm 13个 －－
Type-2
4. 机器构成
Edition 1.0 - 9 - XP-242E 规格说明书

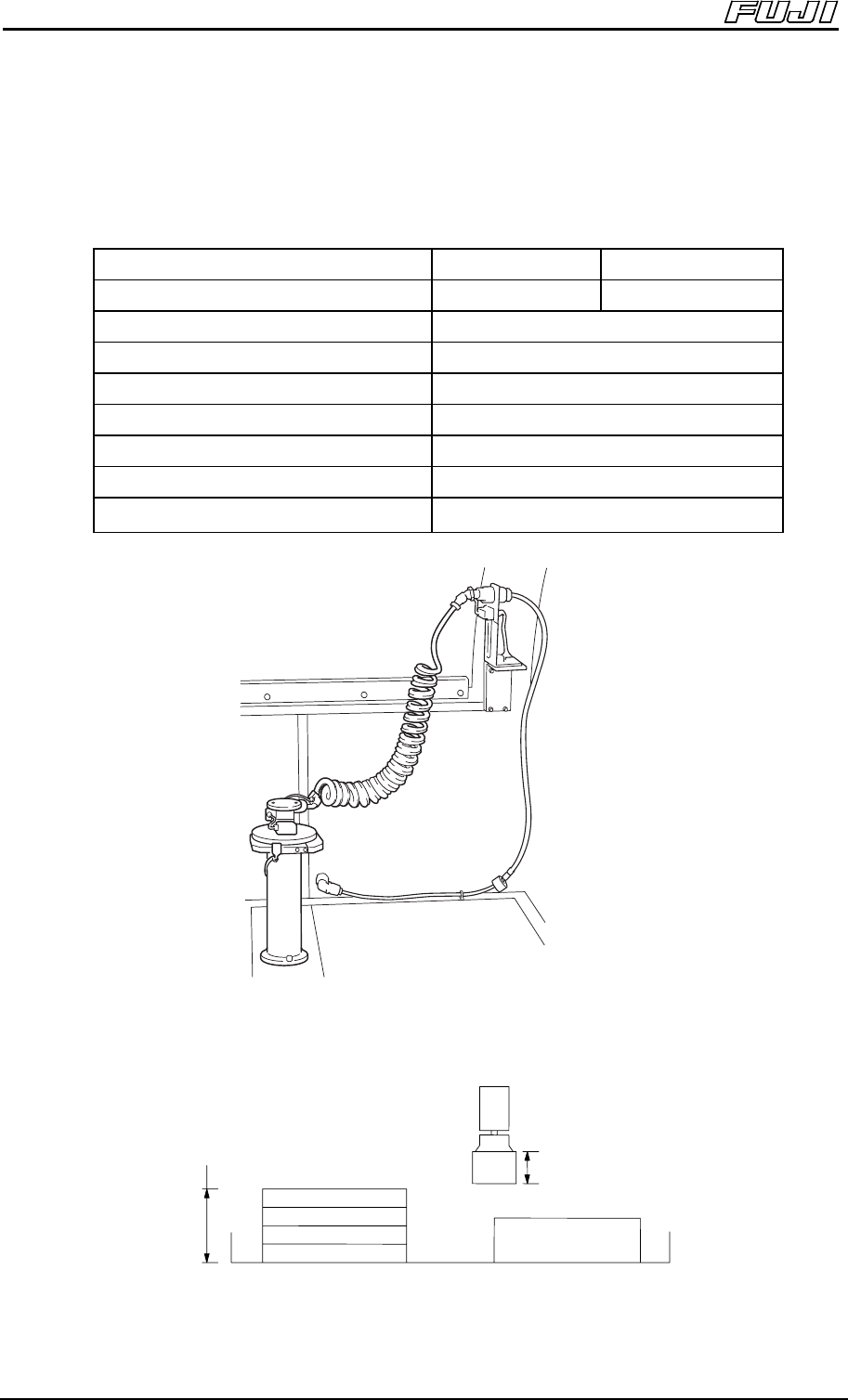

4.5.2 料盘单元
料盘单元的收存部分可以累放10层料盘。1层可以放2种、最大可以搭载20种。
最大料盘尺寸（mm） 276×330 138×330
搭载元件品种（种）
10 20
最大元件尺寸（mm） 45×150 (
□
45)
最大元件高度（mm）
25.4
每层高度
（注1）
（mm）
32
料盘厚度／１个（mm） 4～25.4
空料盘的重量
（注2）
（g）
MAX 240
1个料盘可以承重（kg）
MAX 2.0
料盘切换时间（sec）
2.05
空料盘排出用垫板
＜注意＞
1.累放到32mm为止时，1只料盘的厚度在16mm以下。
另外，搭载32mm料盘时，元件高度在16mm以下。
2.自动排出空料盘的条件
用真空吸片吸取时，在吸片的中心（φ30）的范围，请不要使真空发生泄漏。
3.标准型料盘碟子的最小料盘尺寸为100mm×100mm。
元件高度 16mm以下
32mm
5. 控　制
Edition 1.0 - 10 - XP-242E 规格说明书
5.1 控　制
项　　目 规　　　　　　　格
贴装坐标输入方式 绝对值指令
控制轴数 全6轴（X，Y，Z，θ，T，U）
控制方式
以主CPU实行实时分担处理 系统
将影像处理、伺服以及机器顺序实时分担处理
CPU
Pentium
®
型
最大输入顺序数 5000顺序／1块电路板
程序的最大收容数 无限制（在快速内存的容量以内）
记忆方法 快速内存
输入数据方法
由FujiFlexa，MCS-X，F4G，Fuji Cam，MCS/2下载
以及在机器上作成程序，寸进:
Ｘ，Y，Ｚ轴 0.01mm
　θ轴 0.01°
推荐软件
FujiFlexa
可用软件 MCS-X，F4G，FujiCam，MCS/2
通信功能 可对应网络（以太网）或者RS232C
操作电路板 触摸屏
视觉识别补正
采用MS运算法则（MSA）进行识别处理。
因为XP机器全部采用前光处理，所以用SMD3作成的
元件数据有必要变更或重做。但是，仅对于以下的
数据有大体上的互换性。
Vision Type = 10　　角芯片
= 20　　微型晶体管
= 100 　QFP，连接插座
= 124 　SOJ，PLCC
= 180 　铝电解
= 230(黑) 231(白) BGA，CSP
＜注意＞
对于F4G、Fuji Cam、FujiFlexa可以使用以下等功能。
从CAD处的程序变换（FujiCam、FujiFlexa）
分隔器/程序编辑/程序传送
最优化（FujiFlexa）
不可用RS232C（C/C内部网）仅仅连接 以太网
生产信息表示，线路监控功能（FujiFlexa）
※但是，对于F4G、FujiCam，不能使用生产信息显示/线路监控功能。
