6. 选 项
Edition 1.0 - 15 - XP-242E 规格说明书

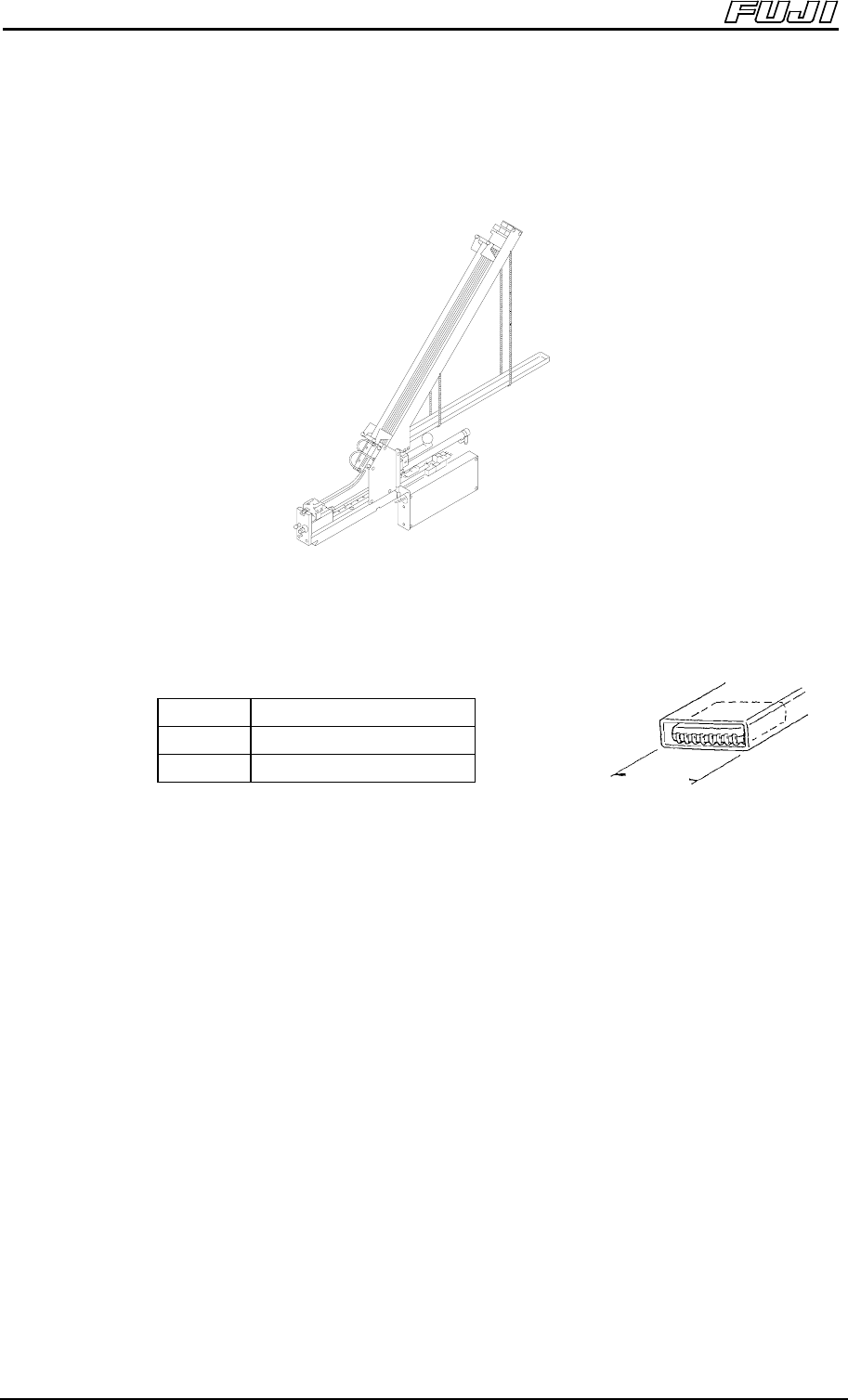

6.2.6 料管供料器
１）可从Ⅰ型（料管宽度 7～28mm）和Ⅱ型（料管宽度25～48mm）的2个种类
中选择。
２） 规　格
·料管供料器类型
类型 料管宽度(W)
Ⅰ 7≦W≦28mm
Ⅱ 25≦W≦48mm
·料管叠放高度 ：MAX 50mm
·对象料管长度 ：MIN 400mm～MAX 600mm
·搬运方式 ：cassette和shoot的组合方式
＜注意＞
不能与马达供料器7000型混载。
料管宽度
6. 选 项
Edition 1.0 - 16 - XP-242E 规格说明书

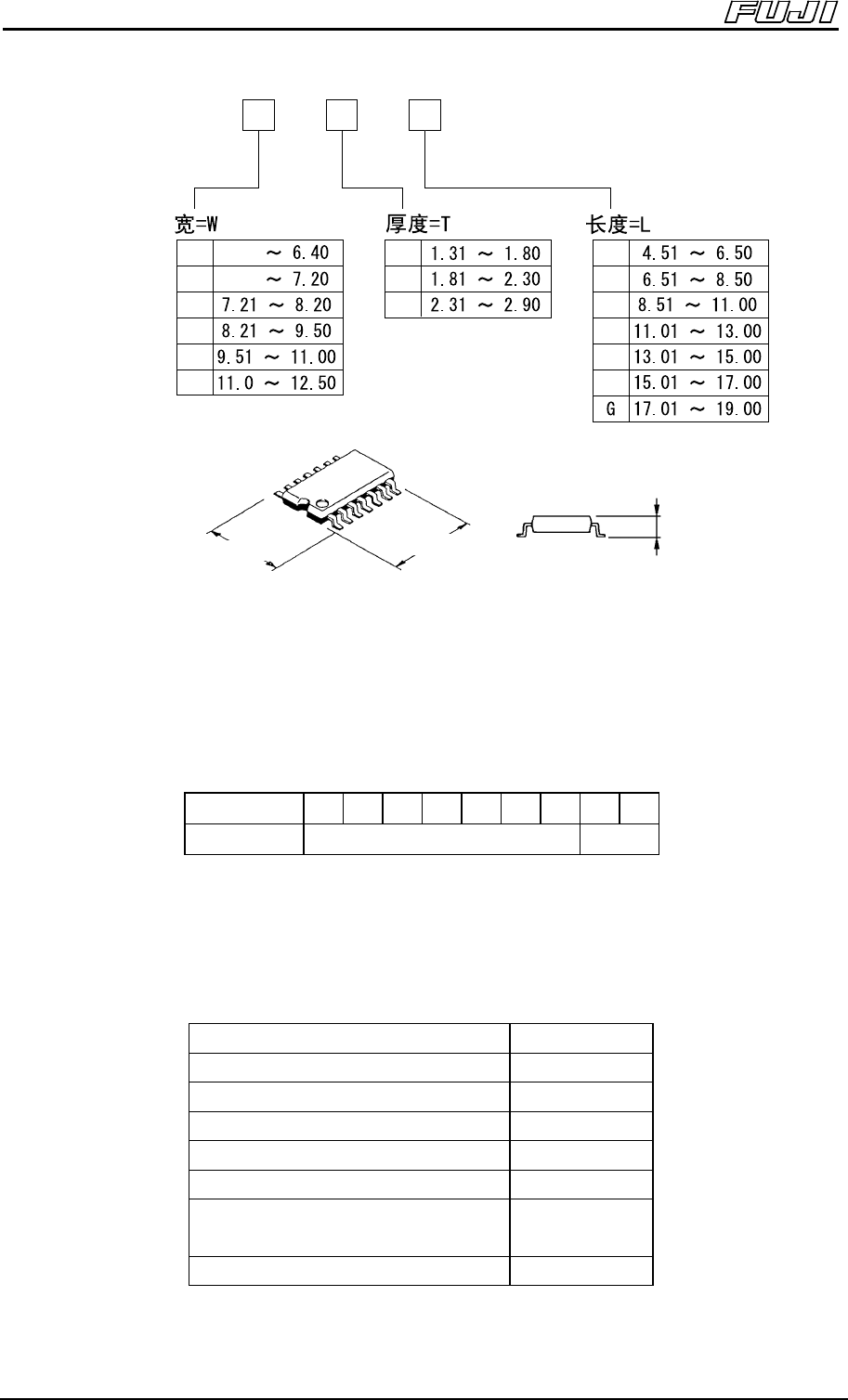

3） SOIC用cassette和shoot的选择
型号表示的配置表示以下的意义。
C2D
A
B
C
D
E
F
A
B
C
D
E
F
1
2
3
6.01
6.41
宽（W） ：含有引脚的最大外包尺寸（mm）
长度（L） ：含有本体的最大长度尺寸（mm）
厚度（T） ：从本体上面到引脚下面的尺寸（mm）
※传送L＜W元件的时候，有特殊的对应。
４） PLCC，SOJ用cassette和shoot的选择
PLCC，SOJ型作为一般J引脚 型，需要指示引脚针数。
针数
18 20 28 32 44 52 68 84 100
供料器区分 Ⅰ型 Ⅱ型
6.2.7 供料器架
供料器架是保管不使用的供料器或相同供料器的架子。架子由3段构成，选
择下述的隔离板进行安装。
供料器架子 最大收存数
8,12mm通用隔离板
32
16,24mm通用隔离板
23
32mm，供料器通用隔离板
19
44mm，供料器通用隔离板
15
32,44mm通用隔离板 8＋8
44mm or 供料器-Ⅰ＆
56mm or 供料器-Ⅱ通用隔离板
9＋5
合计14
72mm隔离板
10
厚度
(
T
)
长度
L
宽
(
W
)
6. 选 项
Edition 1.0 - 17 - XP-242E 规格说明书

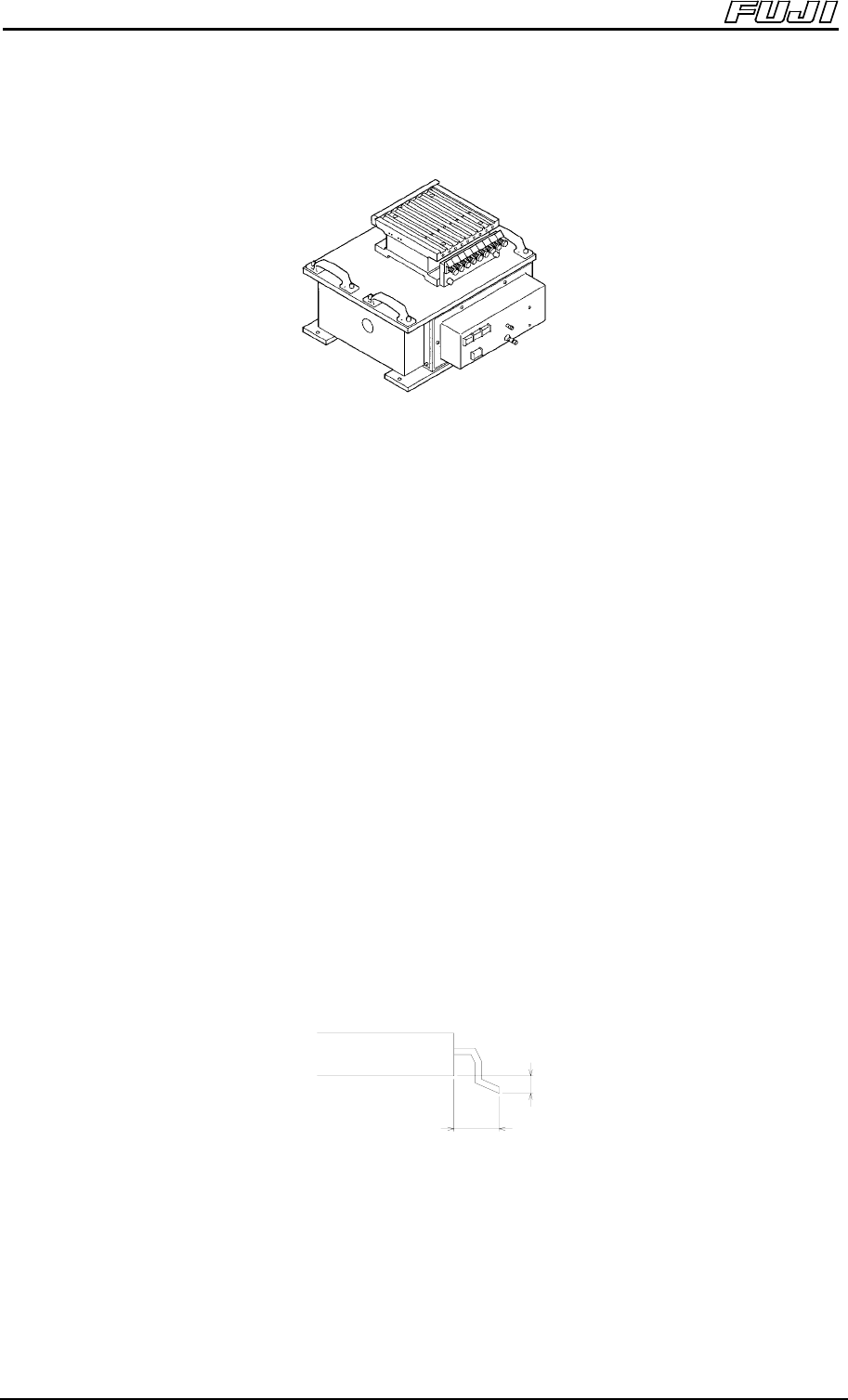

6.2.8 供料器调整台
将元件安装在供料器上时使用。
6.2.9 引脚浮起检查功能
可以检查QFP，VQFP，SOIC，连接插头等带有引脚的元件的引脚浮起。
１）
对象元件
·元件形状
：与4方向引脚元件(QFP、VQFP)、3方向引脚元件、 2
方向引脚元件(SOP、VSOP、 连接插头等 )、1方 向引
脚元件(连接插头等) 吸嘴、机械夹头搬运无关。
·元件尺寸 ：最大45mm×150mm
·元件高度 ：最大25.4mm ←注意！ 参考限制事项⑤
（包含引脚下面的突起物体）
·每一边的引脚数：5根以上～128根以下
·引脚间距：0.3mm以上
·引脚宽度 ：0.15mm以上
·引脚长度 ：1.0mm以上（参考下图）
根据从本体下面到引脚前端的高度和引脚长度的关系。
ａ（从本体下面到引脚前端为止的高度）＋ｂ（引脚长度／10）＞0.2(mm)
ｂ
ａ
