6. 选 项
Edition 1.0 - 19 - XP-242E 规格说明书

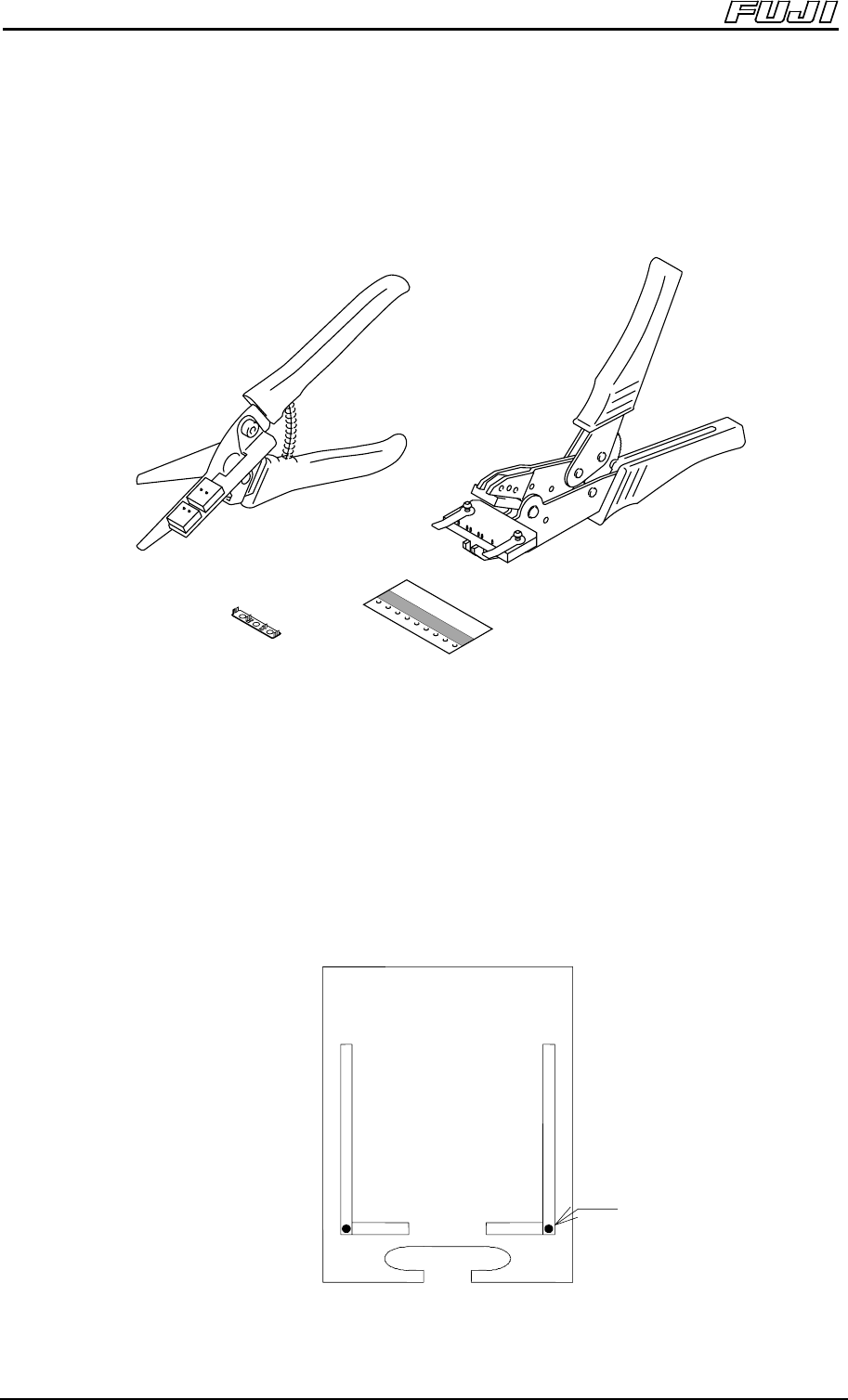

6.2.10 料带拼接工具
使用可料带拼接的供料器的时候，有必要将剩余料带和新料带进行拼接。
切刀／扳手／芯片／料带
6.2.11 微小料盘的对应
为了对应微小料盘，有必要追加传感器以及专用的料盘。
备有高精度种类的料盘碟子。
料盘种类∶2inch（50.8mm x 50.8mm）／4inch（101.6mm x 101.6mm）
元件最大高度：25.4mm
累放高度：MAX 32mm
可与标准型料盘兼用。
定位点
6. 选 项
Edition 1.0 - 20 - XP-242E 规格说明书
6.2.12 手提式条码读取器（局部检验功能）
使用红外线型条码读取器（无线式），可达到在料带料卷更换时由条码读取
器进行检查或防止换线时的替换安装错误。
＜注意＞
有关适用范围是在日本国内以及亚洲范围内。
在其他国家的时候，请与本社营业部门联系。
6.2.13 Fujitrax（正在研发中）
是为了高度实现在SMT生产线上贴片机的搭载元件管理的系统、管理贴装元
件的种类、贴装元件的余额管理、料卷元件的个体信息、料带拼接 信息、生
产程序（recipe）的料站信息等、推进高效 的元件补充和更换以达到防止不
良电路板的产生。
操作Fujitrax的必要软件另行提供。
Fujitrax：贴装工程管理系统（Traceable Realtime Administration）
7. 机器外观
Edition 1.0 - 21 - XP-242E 规格说明书
7.1 外观图
单位∶mm
1500
1480
2058.5
59.5
1010
1408.5
900
2477
1537
1630
379.3 960.4
371.5 470 360 730 430.5
487.82362
555 550 375
140.3
