6. 选 项
Edition 1.0 - 13 - XP-242E 规格说明书
6.2.2 多供料器单元用安全罩
多供料器单元(MFU-X20E)和机体的盖罩之间间隙用的安全罩。
在EC规格时有必要。
固定料站规格的时候也可选择。
6.2.3 真空支撑销
使用真空支撑销来支撑电路板。（附件数　4根）

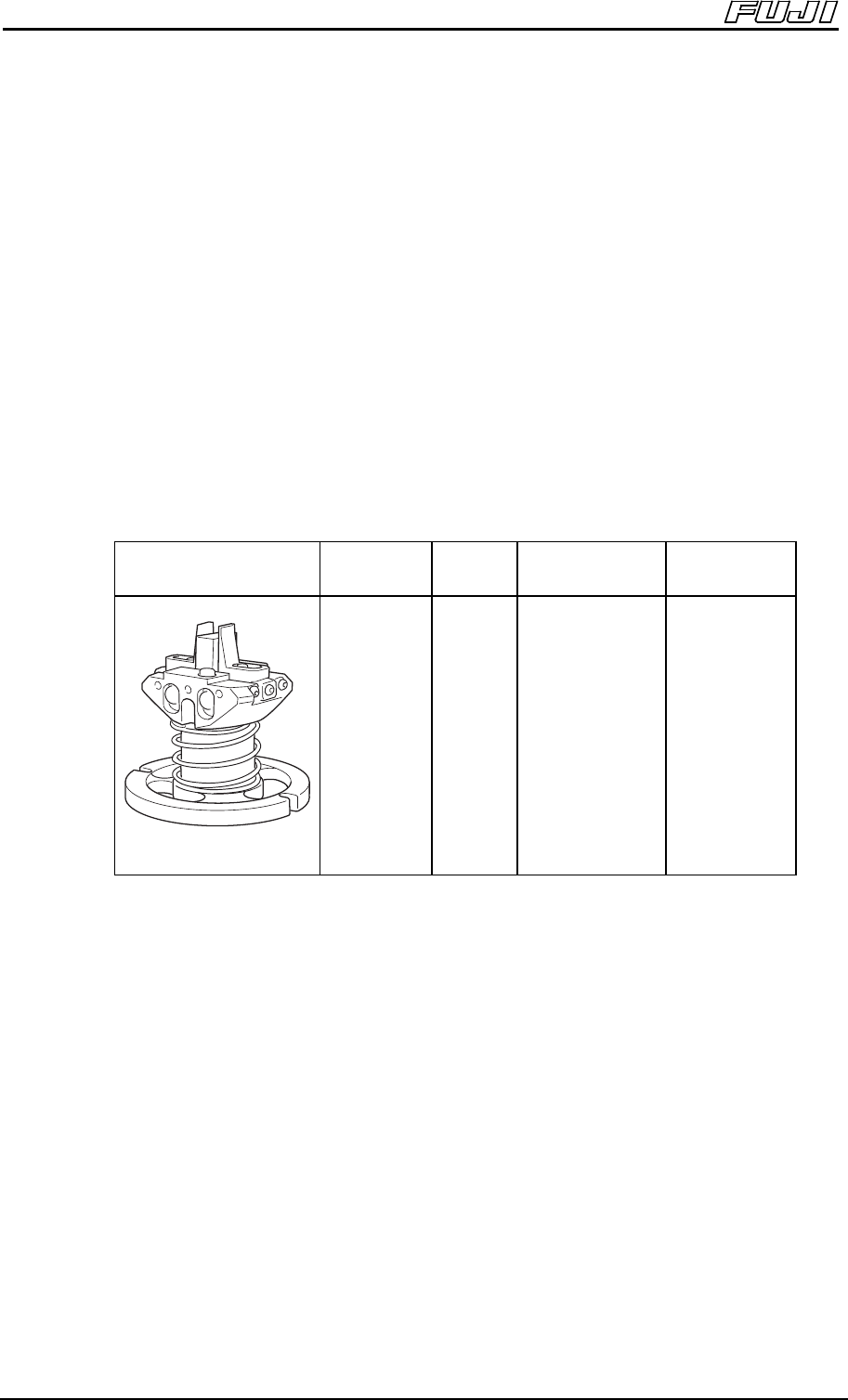

6.2.4 操作工具(特殊吸嘴和机械夹头)
１） 操作工具是作为标准吸嘴不能够对应的元件的对策。
机械夹具 抓取宽度 爪宽
安装爪的间距
（单侧）
元件重量
ADENC9104
3～13mm
（可变）
6mm 1mm MAX50g
２） 要制作操作工具（连接插头、特殊元件等）时，有必要进行详细的面洽，请
准备好下列物品与本公司营业部门联络。
·对象元件和详细图纸
·料卷、料管、料盘等的包装品
·有否贴装的经验
6. 选 项
Edition 1.0 - 14 - XP-242E 规格说明书
6.2.5 料带供料器
１）备有8，12，16，24，32，44，56，72，88mm。
可以根据各种料带包装规格进行选择。
２） 供料器的种类
供料器型 对应料带宽度 送料间距 料带形状
8～56mm
P4×1
P8×1
P12×1
P4×n
P8×n
P12×n
纸
嵌入式
16mm马达供料器
12～72mm
88mm特殊对应
P2×1
P4×1
可变
嵌入式
12mm料带拼接马达供料器
12～56mm
72，88mm特殊对应
P2×1
P4×1
可变
嵌入式
＜注意＞
有关马达供料器可对应6000／7000／8000型。
但是、6000型以及7000型有下列限制。
对于6000型在连续吸取时会延长周期时间。
对于7000型，不能与料管供料器混载。
料带宽度载W12mm以上的马达供料器以及料带拼接马达供料器的送料间距可以根据
sum-rotary开关的切换／料带压盖的位置变更以4mm间距的整数倍到60mm为止任意
设定。
ＢＦＣ型
6. 选 项
Edition 1.0 - 15 - XP-242E 规格说明书
6.2.6 料管供料器
１）可从Ⅰ型（料管宽度 7～28mm）和Ⅱ型（料管宽度25～48mm）的2个种类
中选择。
２） 规　格
·料管供料器类型
类型 料管宽度(W)
Ⅰ 7≦W≦28mm
Ⅱ 25≦W≦48mm
·料管叠放高度 ：MAX 50mm
·对象料管长度 ：MIN 400mm～MAX 600mm
·搬运方式 ：cassette和shoot的组合方式
＜注意＞
不能与马达供料器7000型混载。
料管宽度
