フィーダーメンテナンス通知
フィーダーメンテナンス通知フィーダーメンテナンス通知
フィーダーメンテナンス通知
機能説明書
機能説明書機能説明書
機能説明書
改版履歴
改版による変更箇所は、[
▲
(版数)]で表記。㻌
改版㻌 バージョン㻌 章番号㻌 改訂内容㻌
00㻌 V3.42STD㻌R1.000㻌
V4.42STD㻌R1.000㻌
全章㻌 新規作成㻌
01㻌 V3.43STD㻌R1.000㻌
V4.45STD㻌R1.000㻌
3.5,㻌3.7,㻌4.2㻌 メンテナンス停止機能追加㻌
02㻌 V3.45STD㻌R1.000㻌
V4.48STD㻌R1.000㻌
3.2,㻌3.3,㻌3.5,㻌4.2㻌 以下のメンテナンス通知機能追加㻌
・フィーダーマックス補正量㻌
・吸着エラー率㻌
03㻌 V3.49STD㻌R3.000㻌
V4.63STD㻌R4.000㻌
1,㻌2 章㻌
3.4,㻌3.5,㻌3.6,㻌4.2㻌
以下のメンテナンス通知機能追加㻌
・テープガイドメンテナンス後駆動回数㻌
本文書に含まれる技術内容は当社の秘密情報です。当社の許諾無く第三者への開示はできません。
Theinformation containedinthis message may be confidential and legally protected under
applicablelaw.Themessageisintendedsolelyfortheaddressee(s).
If you are not the intendedrecipient, you are hereby notified that any use,forwarding,
dissemination,orreproductionofthismessageisstrictlyprohibitedandmaybeunlawful.
ヤマハ発動機株式会社㻌 ロボティクス事業部㻌
SMT 統括部㻌 商品開発部㻌
MDOC-SOFT50282
2/20
目次
目次目次
目次㻌
目次㻌.......................................................................................................................................................................................㻌2
1. 対象フィーダー、対応バージョン㻌...........................................................................................................................㻌3
2. 機能概要㻌.........................................................................................................................................................................㻌3
3. 機能詳細㻌.........................................................................................................................................................................㻌4
3.1 フィーダー駆動回数㻌.............................................................................................................................................㻌4
3.2 フィーダーマックス補正量▲2㻌..........................................................................................................................㻌4
3.3 吸着エラー率▲2㻌...................................................................................................................................................㻌5
3.4 テープガイドメンテナンス後駆動回数▲3㻌...................................................................................................㻌5
3.5 メッセージ表示、エラー表示㻌.............................................................................................................................㻌5
3.6 フィーダーID 履歴画面の表示㻌.......................................................................................................................㻌10
3.7㻌 生産モニタの表示㻌.............................................................................................................................................㻌11
4. 設定㻌................................................................................................................................................................................㻌12
4.1㻌 アプリケーション設定㻌.......................................................................................................................................㻌12
4.2㻌 マシン設定㻌............................................................................................................................................................㻌14
5. 制限事項㻌.......................................................................................................................................................................㻌20
ヤマハ発動機株式会社㻌 ロボティクス事業部㻌
SMT 統括部㻌 商品開発部㻌
MDOC-SOFT50282
3/20
1.
1.1.
1. 対象フィーダー
対象フィーダー対象フィーダー
対象フィーダー、対応
、対応、対応
、対応バージョン
バージョンバージョン
バージョン㻌
本機能の対象フィーダー、対応バージョンは以下のとおりです。㻌
表 1.1㻌 本機能の対象フィーダーと対応バージョン㻌
対象フィーダー㻌 対応バージョン㻌 備考㻌
SS フィーダー㻌
ZS フィーダー㻌
V3.42STD㻌R1.000 以降㻌
V4.45STD㻌R1.000 以降㻌
YS シリーズマウンタ㻌
YSM シリーズマウンタ㻌
オートローディングフィーダー㻌 V3.49STD㻌R3.000 以降㻌
V4.63STD㻌R4.000 以降㻌
YS シリーズマウンタ㻌
YSM シリーズマウンタ㻌
2.
2.2.
2. 機能概要
機能概要機能概要
機能概要㻌
安定した生産を行うために、SSフィーダー、ZSフィーダー及びオートローディングフィーダー
▲3
（以下フィーダー）を定期的にメンテナンスすることを推奨します。㻌
本機能は、吸着率の低下につながる以下の状態をチェックし、メンテナンス時期を迎えたことを
知らせる機能です。㻌
(1)㻌 フィーダー駆動回数㻌
(2)㻌 フィーダーマックス補正量㻌
(3)㻌 吸着エラー率㻌
(4)㻌 テープガイドメンテナンス後駆動回数㻌 (オートローディングフィーダーのみ)㻌
メンテナンスは、SS吸着位置調整ステーションでのみ可能です。SS吸着位置調整ステーション
をお持ちでない場合は、ヤマハ、または代理店にフィーダーをお送りください。メンテナンス後、ご
返却いたします（図2.1参照）。㻌

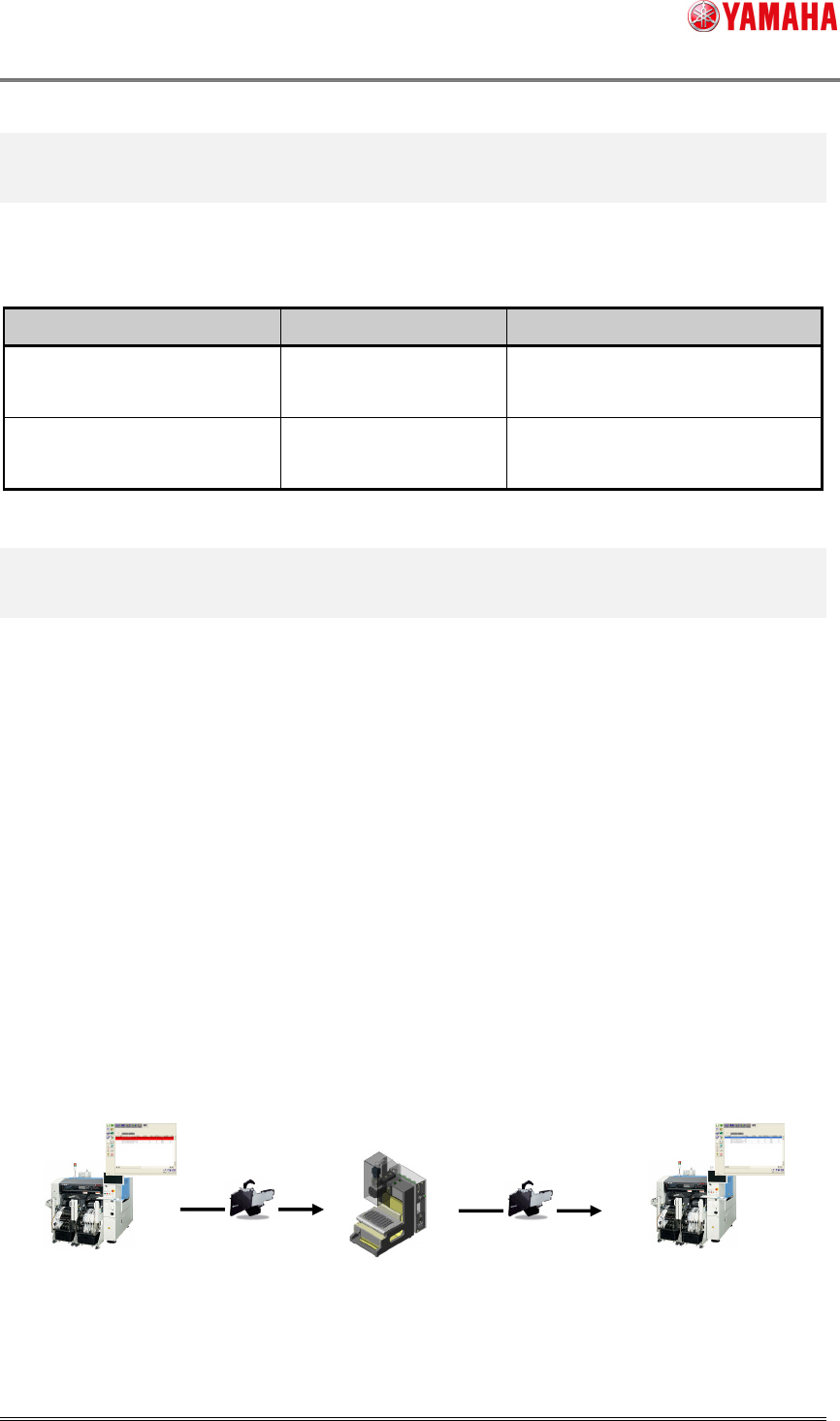

【SS吸着位置調整ステーションをお持ちの場合】㻌
メンテナンス㻌
通知・エラー発生㻌
フィーダー㻌
お客様にてメンテナンスを実施㻌
SS吸着位置調整ステーション㻌
通知・エラー解消
マウンタ㻌
