Rev1.00 包装要领书 10 9. 插头架的供料器连接电缆线 做固定供料器规格时的选购品选择时进行该操 作。 ① 用纤维丝胶带把供料器连接电缆线和空气 软管固定导插头架上。 此时，请注意不要把空气软管折断。 ② 供料器中继电缆线和气管请用气泡包装材 料包装。 • 插头支架被固定在保护罩 FBA 上。 • 一次更换台规格（选购品）时，请把插头 支架固定导一次更换台上。 10. 安全防护罩 请用纤维丝胶带固定好安全防护罩，不要让它打开。…

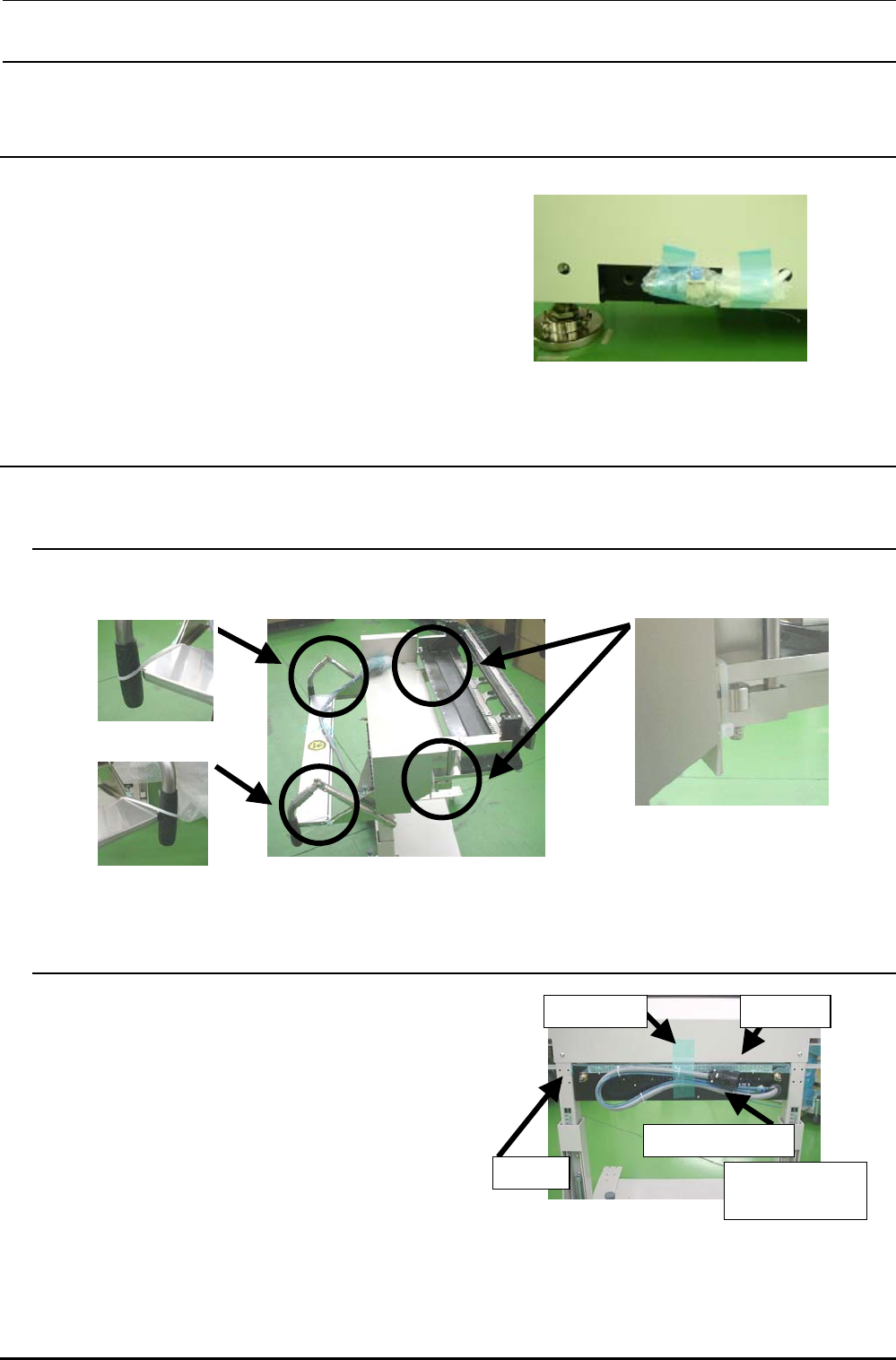

Rev1.00
包装要领书
9
6. HOD BOX（选择）
参照 E53027000A0 进行包装。包装后，用牛皮纸胶带
（宽度 50mm）把包装纸箱的盖封好。
7. 信号灯
① 把信号灯塔组件（40048045）用厂家指定的包装箱进
行重新包装。
② 螺母、垫片（附属品）也一起包装。
※ 用防震包装塑料罩保护进行包装。
8. KB支架组、鼠标板
① 将 KB 连接电缆、鼠标连接电缆和鼠标袋
从主机上拔下。
② 把键盘、鼠标及鼠标袋包装起来。
③ 把 KB 座、鼠标板折叠好，用纤维丝胶带
固定。
图 6-1
图 7-1
包装纸箱
信号灯塔组件
（信号灯塔、蜂鸣器组件）
图 8-2 KB 座和鼠标板
图 8-1 鼠标和鼠标袋
Rev1.00
包装要领书
10
9. 插头架的供料器连接电缆线
做固定供料器规格时的选购品选择时进行该操
作。
① 用纤维丝胶带把供料器连接电缆线和空气
软管固定导插头架上。
此时，请注意不要把空气软管折断。
② 供料器中继电缆线和气管请用气泡包装材
料包装。
• 插头支架被固定在保护罩 FBA 上。
• 一次更换台规格（选购品）时，请把插头
支架固定导一次更换台上。
10. 安全防护罩
请用纤维丝胶带固定好安全防护罩，不要让它打开。
图 10-1
图 9-1
纤维丝胶带
空气软管
主机机体底部护罩
供料器连接电缆线
插头架
安全防护罩
纤维丝胶带
用纤维丝胶带固定中央部
开闭保护罩。
Rev1.00
包装要领书
11
11. 空气关系
① 用气泡包装材料包好机械手阀门。
12. 一次更换台车
12-1. 供料器滑动架的固定
用 P．P 带把供料器和滑动架的纵柱的两侧进行固定。
12-2. 供料器连接电缆
① 用纤维丝胶带固定好供料器连接电缆线和空气软
管。
② 供料器中继电缆线和气管请用气泡包装材料包装。
图 12-2-1
图 11-1
图 12-1-1
插头架
纤维丝胶带
供料器连接电缆
滑动架
（一次更换台车）
空气软管
