Rev1.00
包装要领书
13

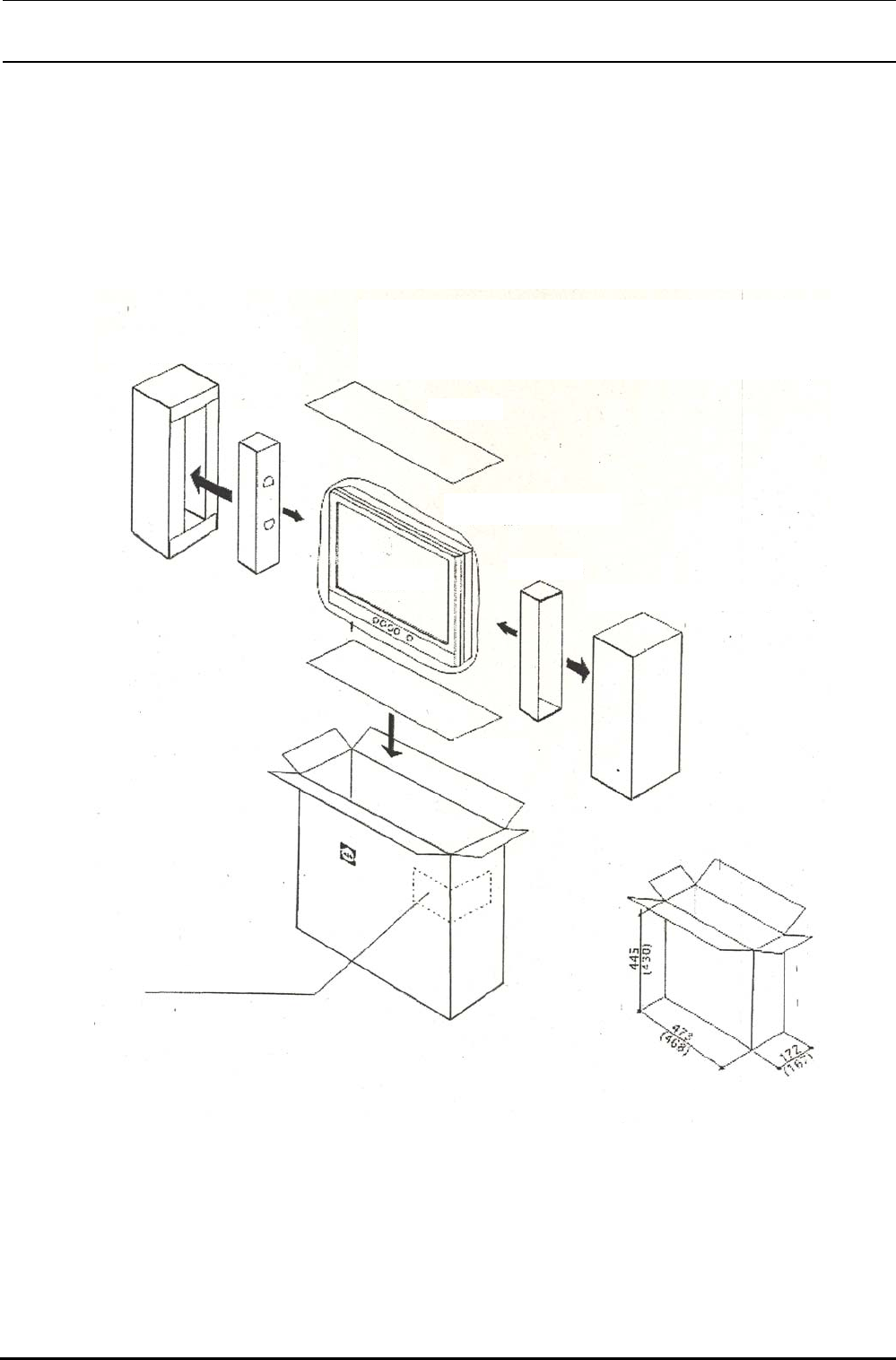

④ 把 LCD 监视器用厂家交货时的包装箱进行包装。（安装螺钉也一起包装）
把主机放入气泡包装材料袋内，把盖子部分用胶带封住，把主机左右用包装纸箱减震材料夹住。在确
认完前面方向以后，将主机及减震材料竖着放入插进外包装箱。
⑤ 包装纸箱的盖子用牛皮纸胶带（宽度 50mm）封好。
图 13-4
⑥ 仅把 LCD 支架按照原来的样子安装到贴片机上。
减震材料 A
减震材料
B
减震材料 B
减震材料 A
※ 把减震材料 B 放到减震材料 A 中。左右要使用相同的减
震材料。另外，上下方向也要一样。
.
上面对接板
主机袋（气泡包装材料）
在前部贴胶带
主机
下面对接板
外包装箱
厚纸标签装贴部
（对角的地方有两处）
（ ）内为内部尺寸
Rev1.00
包装要领书
14
14. 主机整体
14-1. 主机整体

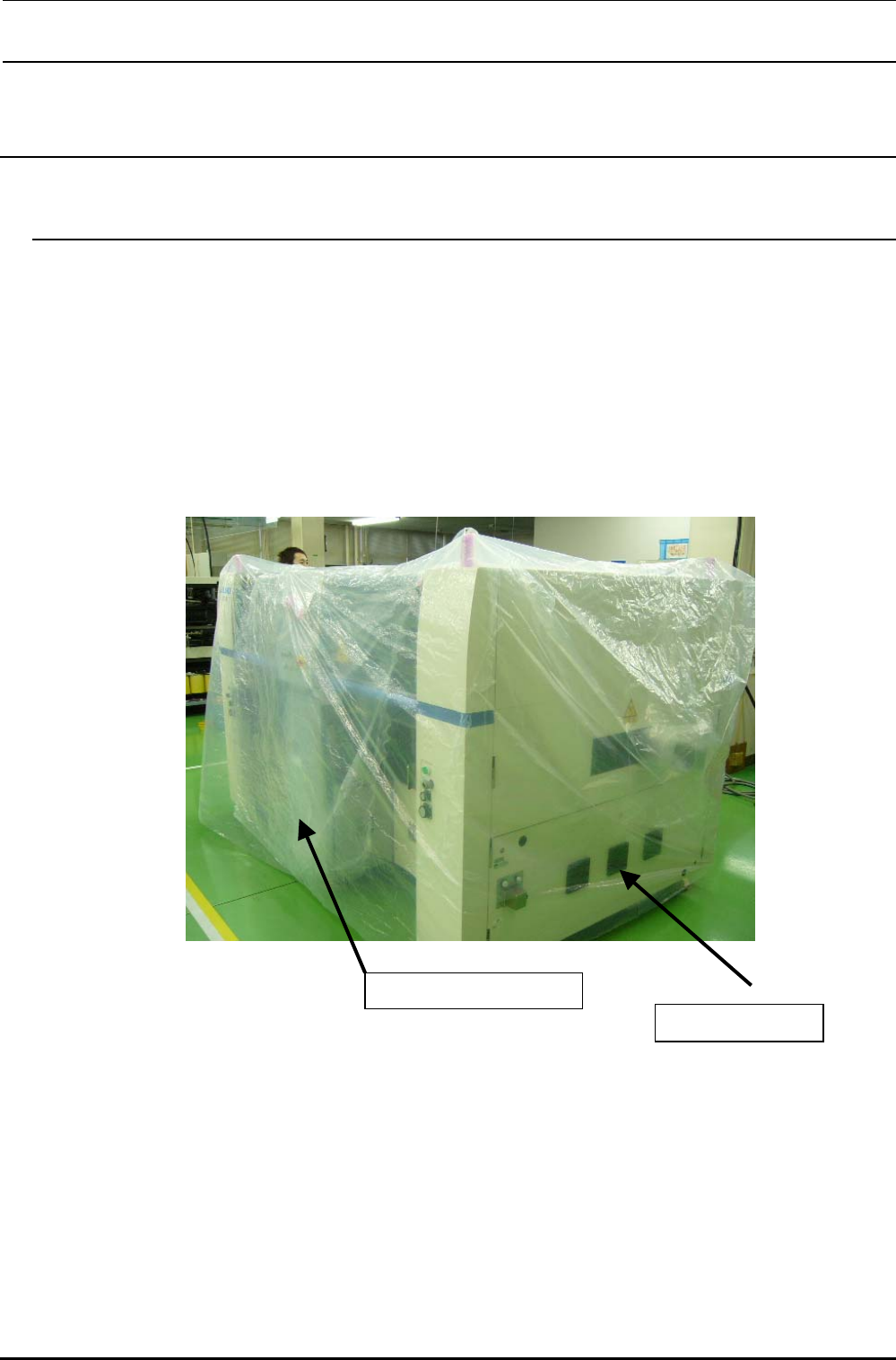

用聚氯乙稀塑料把机器整体包起来。
聚氯乙稀塑料布尺寸∶ 2900×1800×1800（横宽×进深×高）
t0.05（厚度）
运输时，请注意不要重压下图的护罩 FBC/RBC/SBL/SBR 部。避免护罩变形。
出货时，把下页的纸贴到护罩 FBC/RBC/SBL/SBR 的下图所示部分。
图 14-1-1
请在 4 个方向进行贴装。
反面也要进行贴装
Rev1.00
包装要领书
15
《注意！》
包装及运输时,请不要
重压此部分。
