Rev1.00 包装要领书 19 16. 传送延长部（选购项） 安装到贴片机主机后进行出货时，请按照下列要领进行包装。 （下列以外的部分与标准规格的基板传送装置的包装相同。 运输时，请注意避免冲撞或接触传送延长部分，同时也不要施加荷重。 ①在中心缓冲部与夹持的泡沫 苯乙稀相同宽度的弄窄传送宽 度夹入。 ※不要用过强的力量夹持。 不要让传送轨道宽度变形。 ②用空气泡包装塑 料布包传感器。 ③用空气泡包装塑料布包 传送装置凸部外周。 ⑤缠绕…
Rev1.00
包装要领书
18
15-2. 包装纸箱内装物清单
货号 英文名称
E3622721000 CAL PIECE A 1 个
E6953861B00 CONTENT LABEL 2 个
MDFRX1001L0 DEFRIX OIL NO.1 800CC 1 个
40032449 6459GREASE N 1 个
J1080000000 BOLL SCREWDRIVER 1 个
E5002721000 KEYBOARD PACKAGE BOX 1 个
40045985 CHIP BOX 1 个
40045986 CHIP BOX CUSHION 1 个
PJ070000001 SOCKET 1 个
16121907 HOSE BAND 1 个
EA9500B0200 CABLE BAND 150 10 个
40047290 AUTO DRAIN SET ASM 1 个
HF0110025S0 SLO-BLO FUSE 3 个
40034506 BACK UP PIN ASSEMBLY 24 个
40046643 CG2 GREASE 1 个
INSTRUCTION BOOK CD-ROM (FX-3) 1 个
※
OPERATION MANUAL1 (FX-3_ST) 1 个
※
OPERATION MANUAL1 (FX-3_JE) 1 个
※
OPERATION MANUAL1 (FX-3_CH) 1 个
※
OPERATION MANUAL1 (FX-3_EN) 1 个
FX-3 GUIDE BOOK 1 个
注 1 E53027000A0 HOD BOX PACKAGE ASM.
注 1 40044523 FD-DRIVE (USB) 1 个
注 1 40044524 CD-DRIVE (USB) 1 个
注 1 E95997050A0 JOINT CABLE ASM
注 1 E9599705AA0 JOINT CABLE A ASM
注 1 E9599705BA0 JOINT CABLE B ASM
注 1 E95997000A0 JOINT CABLE ASM
※的内容因规格而异。注 1. 选择选项时。
不要把 LCD 监视器放到厚纸箱里，请另外包装。
Rev1.00
包装要领书
19
16. 传送延长部（选购项）
安装到贴片机主机后进行出货时，请按照下列要领进行包装。
（下列以外的部分与标准规格的基板传送装置的包装相同。
运输时，请注意避免冲撞或接触传送延长部分，同时也不要施加荷重。

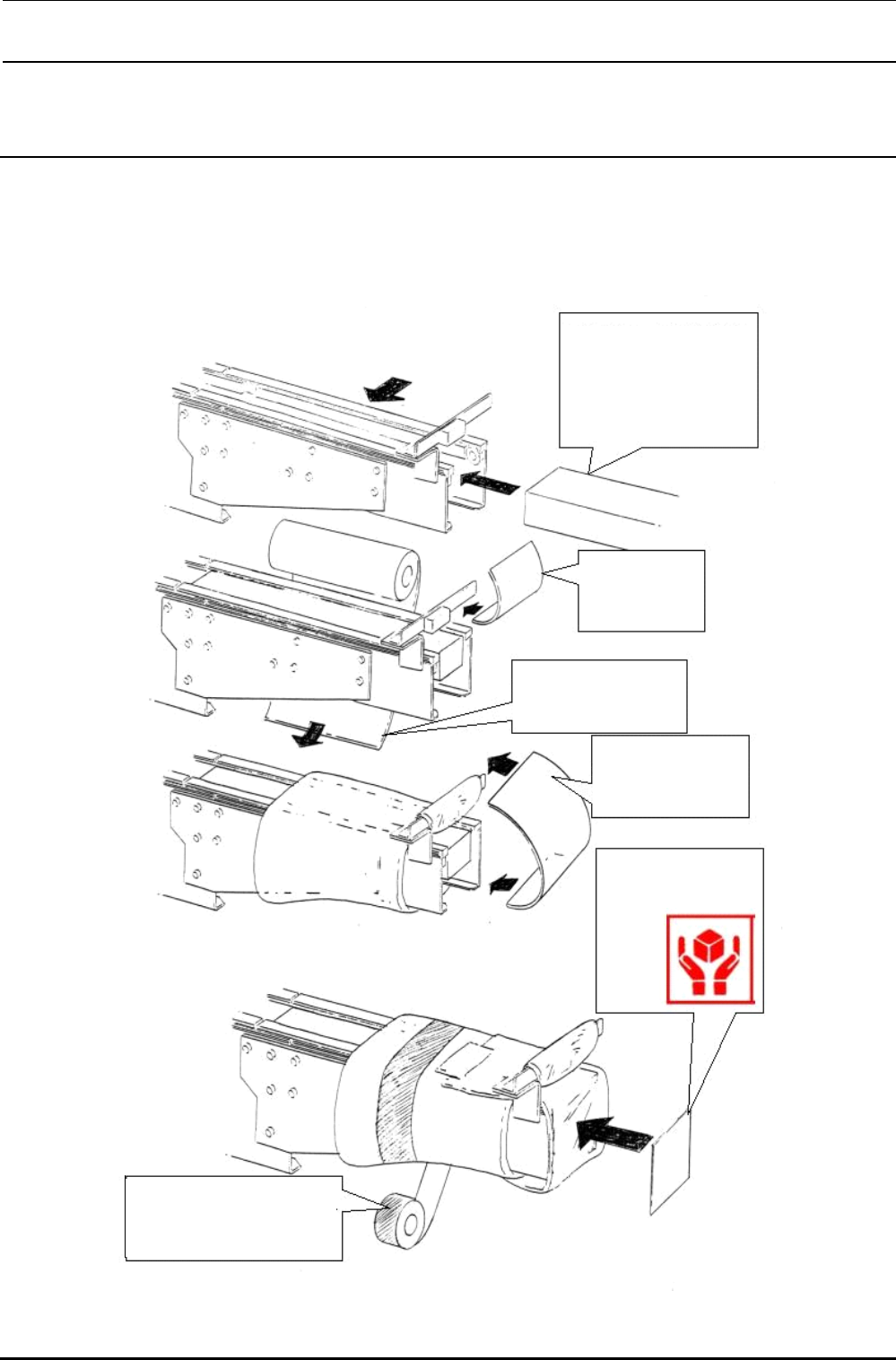

①在中心缓冲部与夹持的泡沫
苯乙稀相同宽度的弄窄传送宽
度夹入。
※不要用过强的力量夹持。
不要让传送轨道宽度变形。
②用空气泡包装塑
料布包传感器。
③用空气泡包装塑料布包
传送装置凸部外周。
⑤缠绕贴上“精密机器请注意轻拿
轻放”的胶带。
④用空气泡包装塑料布
包住传送装置凸部前
端。
⑥把“注意轻拿轻放”的
图标标签(50×58)粘贴到
凸部前端。
Rev1.00
包装要领书
20
17. 其他选项
附带下列可选部件时，包装方法如下。

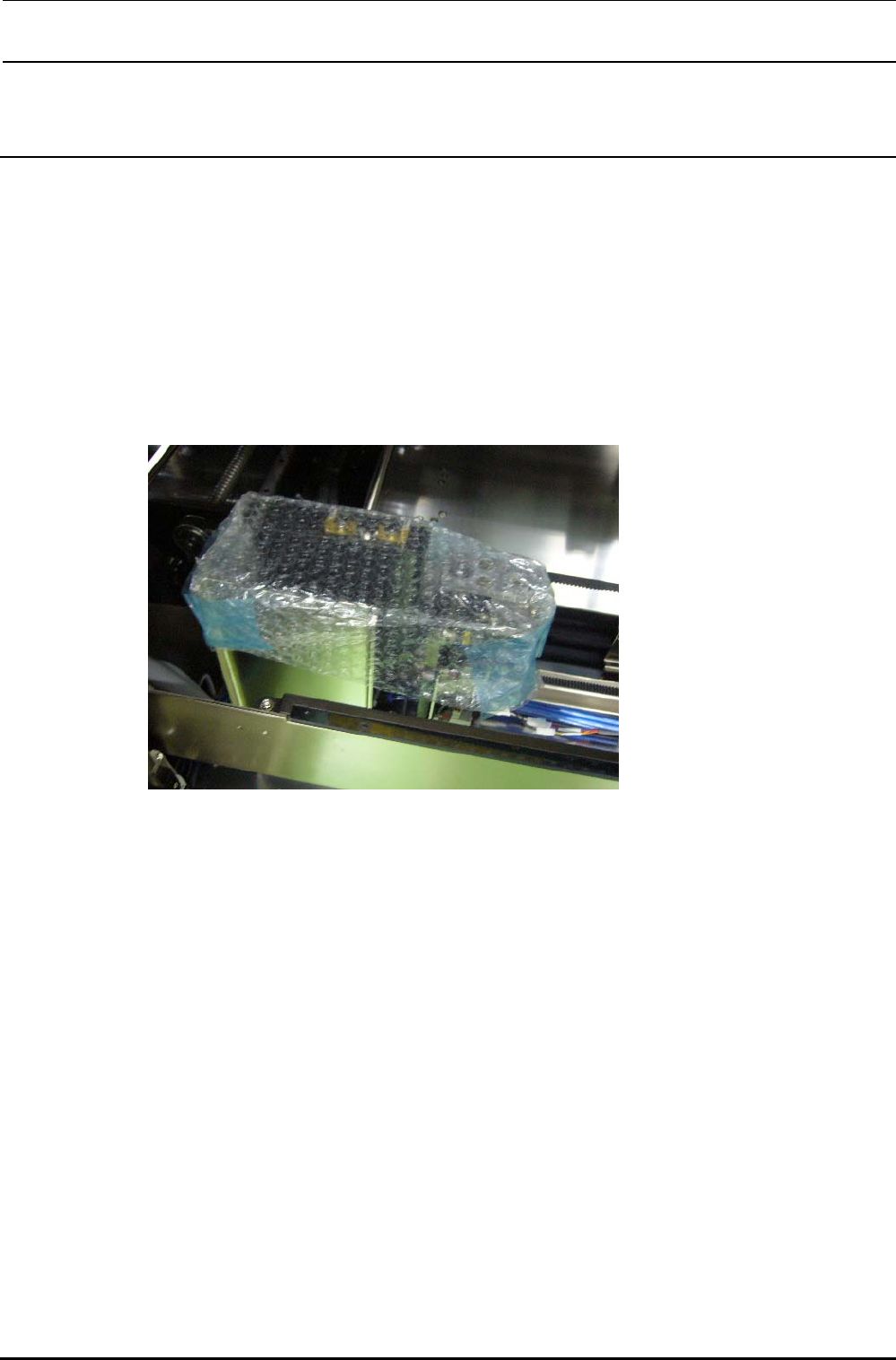

① FD 驱动器、CD 驱动器
放在产品盒里，放入纸板箱。
② CVS
用气泡包装材料包裹后，用纤维丝胶带固定。
