Rev1.00
包装要领书
5
3. 基板传送装置
3-1. 包装附属品
请把下列 1 件随同其他附属品一起放入包装纸箱 L123E042000 里。（参照附属品包装要领书）
从传送装置上卸下，进行包装。
<支承销的附属个数>
• 40034506 支承销组件×24 个
（L 尺寸、L＋L wide 选购品）

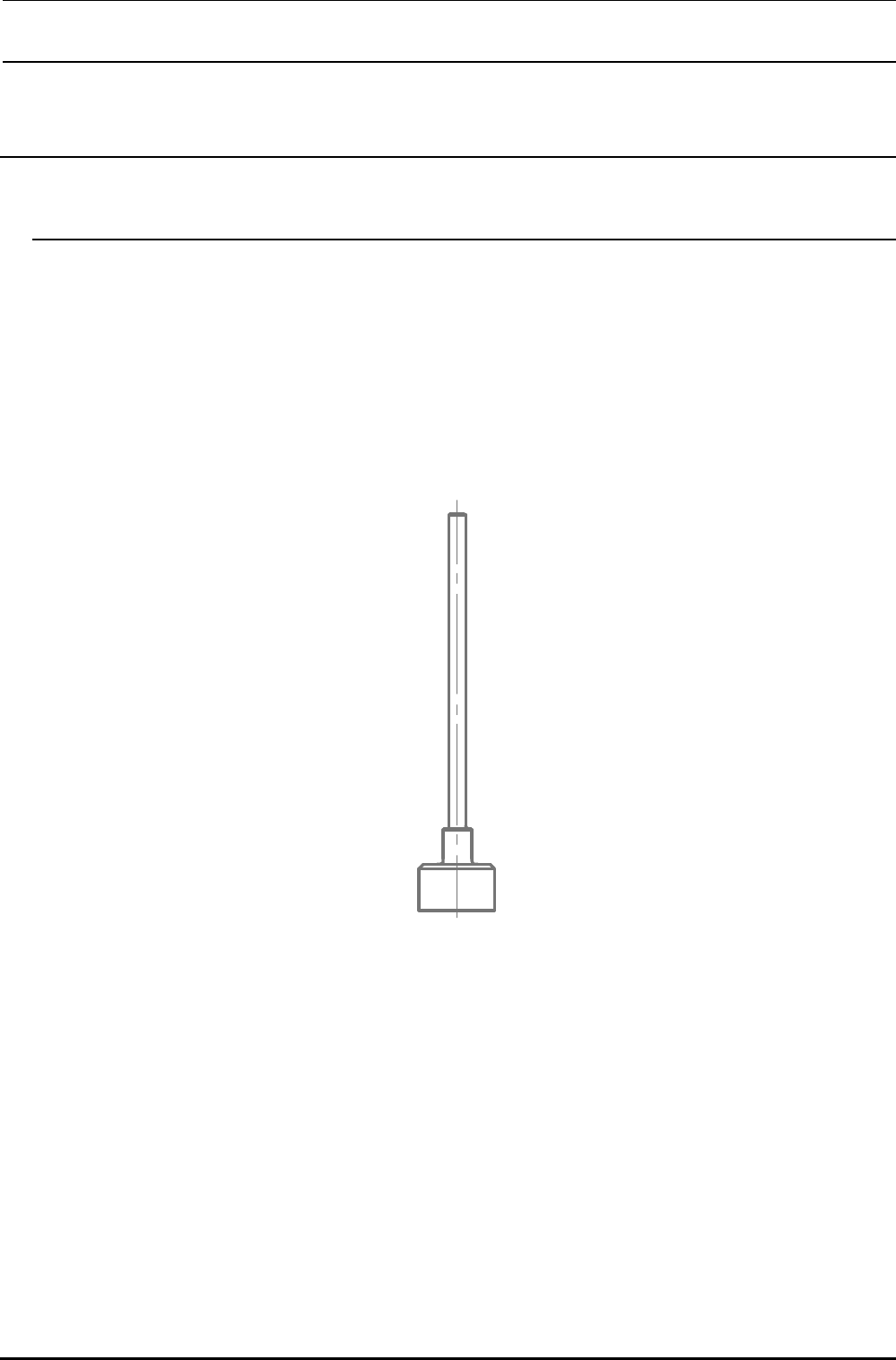

图 3-1-1 支承销
Rev1.00
包装要领书
6

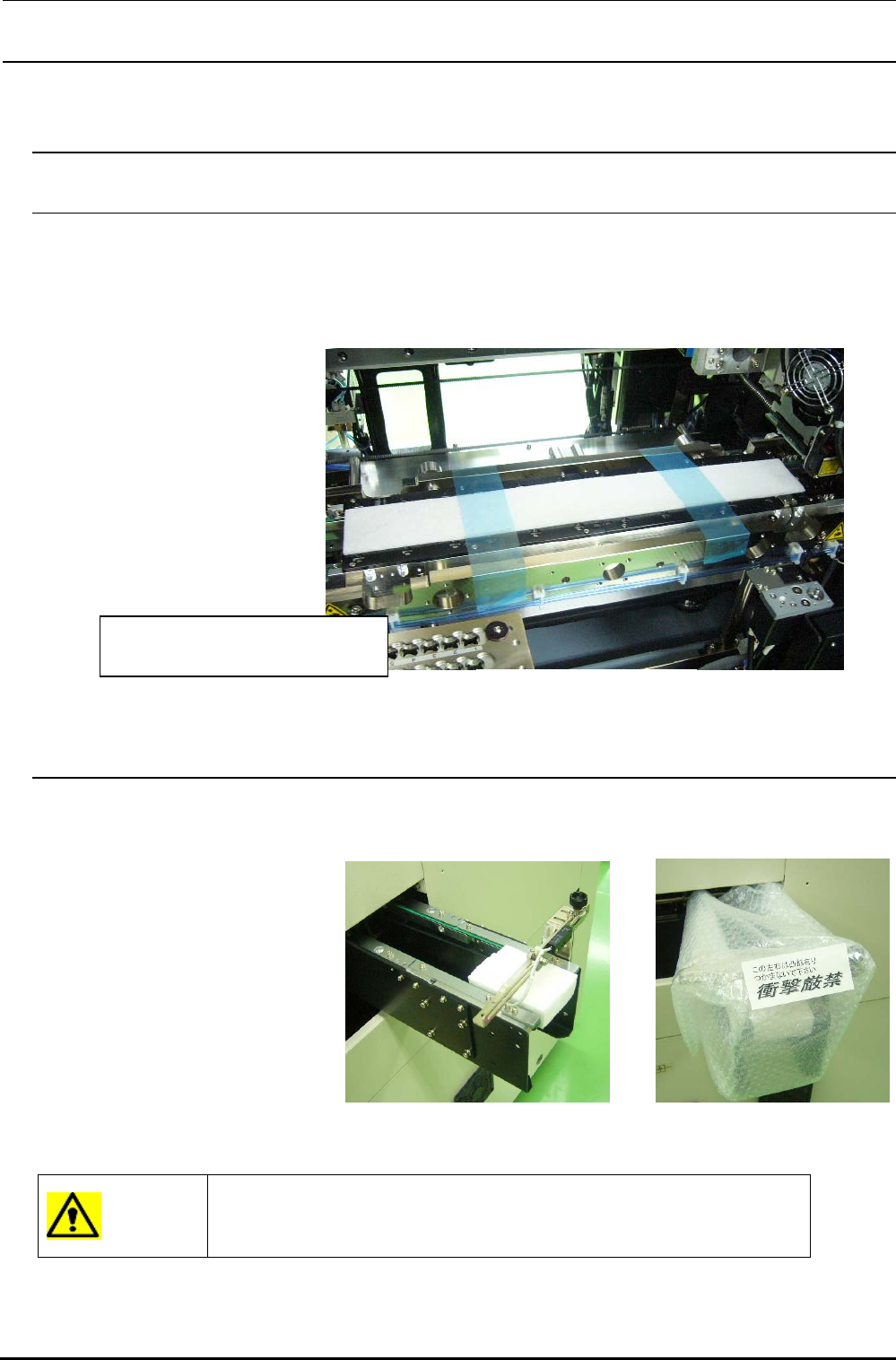

3-2. 包装方法
3-2-1. 中央部分
① 把传送轨道宽度调整到基板宽度（大约 60mm）程度，把轨板中央部，然后固定。
② 用纤维丝胶带固定。（2 处）
3-2-2. 左右两端部
① 把轨板放到从主机突出的部分。
② 如下图所示用气泡包装材包好。
注意
• 请注意不能在轨道板（黑色部分）上施加任何负荷。
• 如果轨道板弄弯曲的话，机器就不能使用了。
以胶带固定，防止支承台上下产生
松动。
图 3-2-1
图 3-2-2
Rev1.00
包装要领书
7
1 2 3 4 5 6
7 8 9 10 11 12
13 14 15 16 17 18
1 2 3 4 5 6
7 8 9 10 11 12
13 14 15 16 17 18

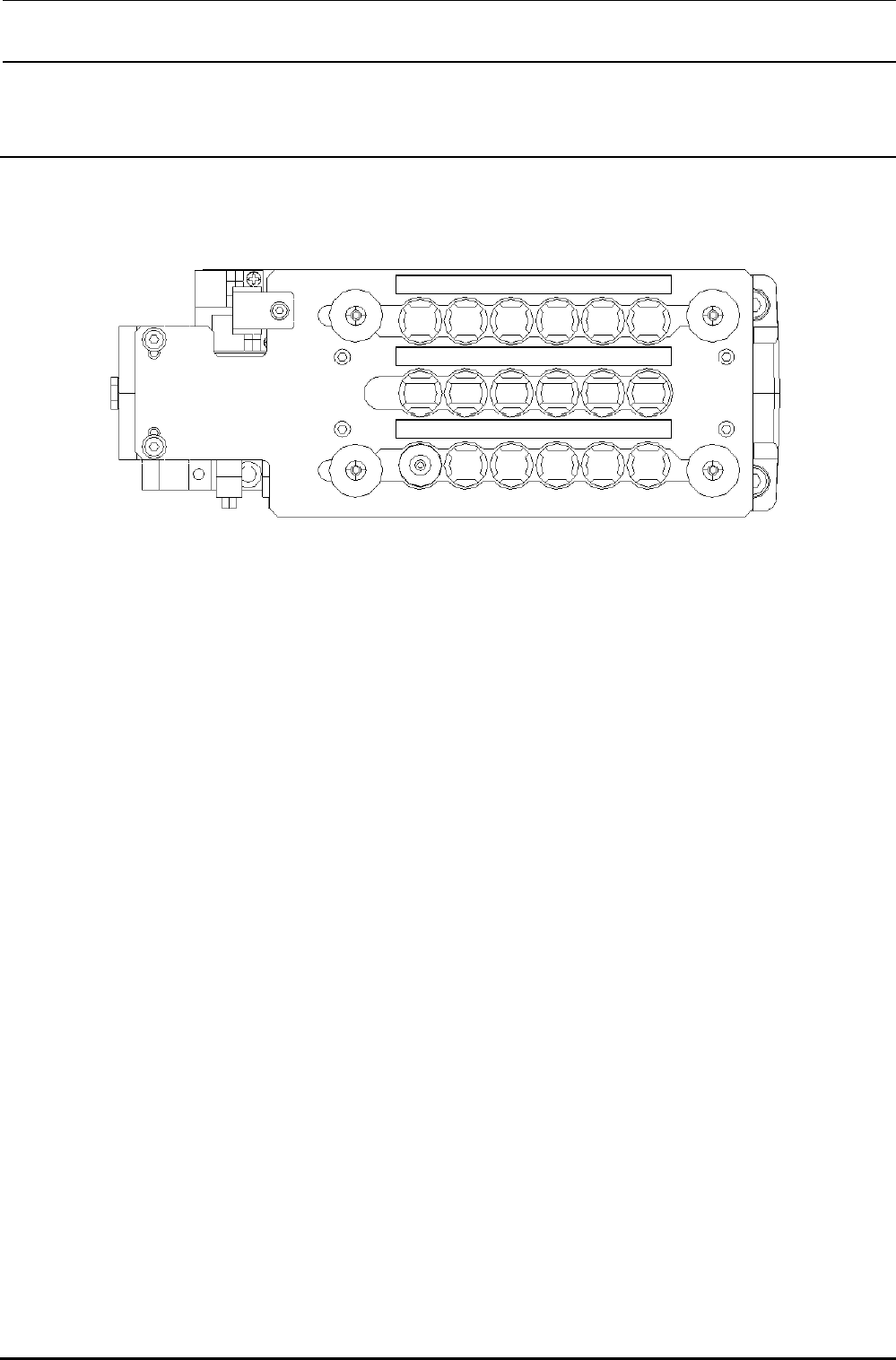

4. ATC装置
把 ATC 底座和滑板用纤维丝胶带固定，盖上气泡包装材料请用纤维丝胶带固定。
图 4-1 ATC装置
