Rev1.00 包装要领书 3 2. XY 装置部分 2-1. X 轴架的固定 ① 把 X 轴架移到前 / 后的行程末端，安装 Y 轴固定板把Ｙ轴减震缓冲器杆压住然后固定 X 轴。 在 Y 轴线性底座没有橡胶止动器的地方， 请在 Y 轴固定板 （ 40047392 ） 上安装橡胶止动器 （ L131E121 000 ） 进行固定。 Y 轴固定板安装以后，请确认 X 轴架不动。 ② 把安装注意标签安装到 Y 轴固定板上。 ※上图↑是中央侧…
Rev1.00
包装要领书
2
1-2. 贴装头装置固定零件的固定
1-2-1. LNC贴装头Z轴固定零件的固定
① 限制挡板按下图所示贴在 ZM 止动器上。
② 确认 Z 轴位于最上方的位置，然后将止动器装在 Z 电动机的分接抽头部（下图○部），使限制挡板碰
到皮带并进行固定。
（请把警示标签与带垫圈的内六角螺栓一起固定在右侧的一个位置。）
③ 确认 Z 轴已被固定，不会向上下方向移动。
图 1-2-1 LNC 贴装头 Z 轴固定零件的固定
40046528 ZM 止动器
40046644 ZM 橡胶
LNC Z 轴固定零件的位置
ZM 止动器
（固定前）
（固定后）
Rev1.00
包装要领书
3
2. XY装置部分
2-1. X轴架的固定

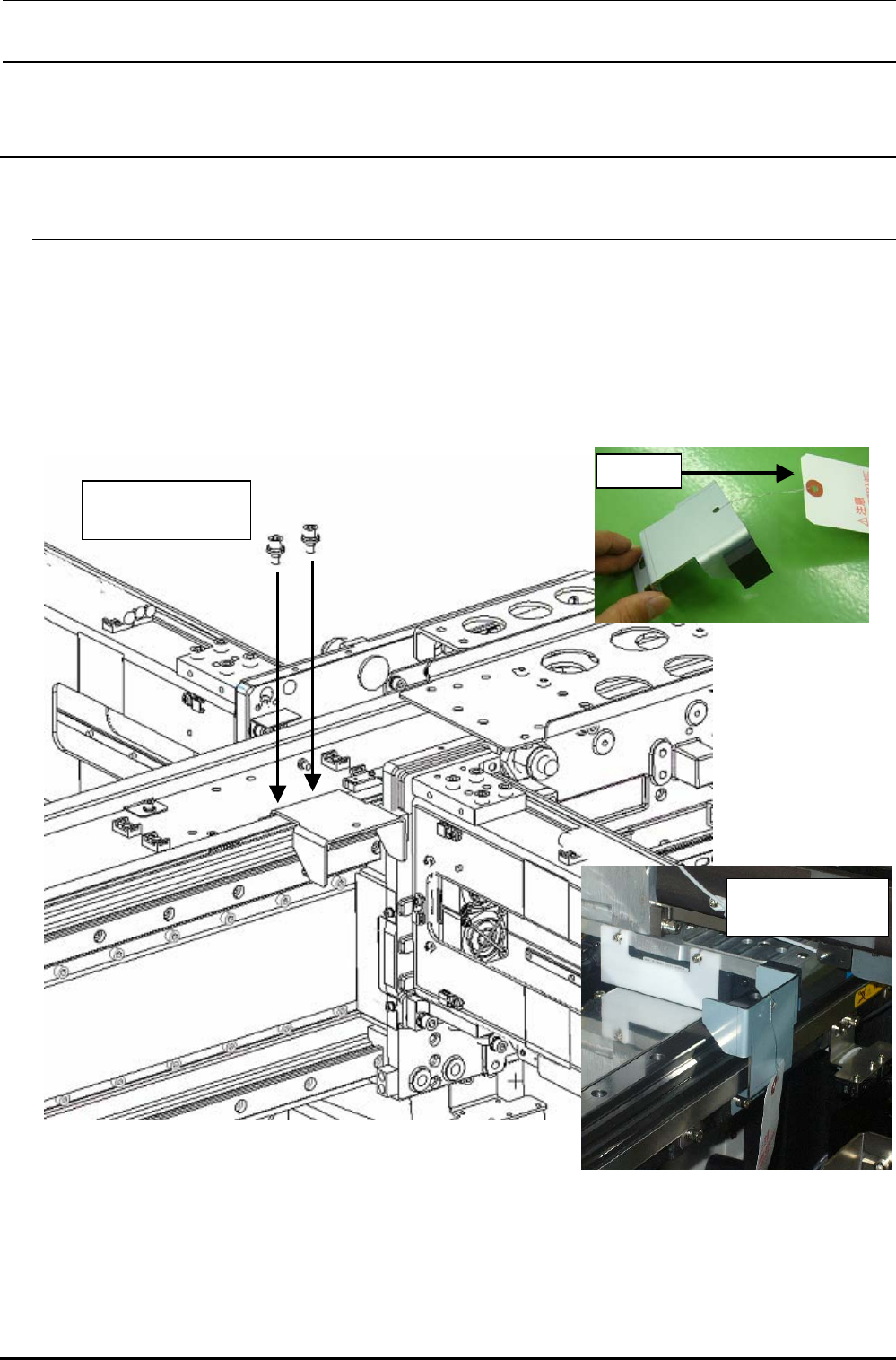

① 把 X 轴架移到前/后的行程末端，安装 Y 轴固定板把Ｙ轴减震缓冲器杆压住然后固定 X 轴。
在 Y 轴线性底座没有橡胶止动器的地方，请在 Y 轴固定板（40047392）上安装橡胶止动器（L131E121000）
进行固定。
Y 轴固定板安装以后，请确认 X 轴架不动。
② 把安装注意标签安装到 Y 轴固定板上。
※上图↑是中央侧，但左右也请都进行固定。
中央侧的固定螺钉
SL6061092TN ×2 个
边侧的固定螺钉
SL6051292TN ×2 个
图 2-1-1
注意タグ
注意标签
Rev1.00
包装要领书
4
2-2. 贴装头部分的固定

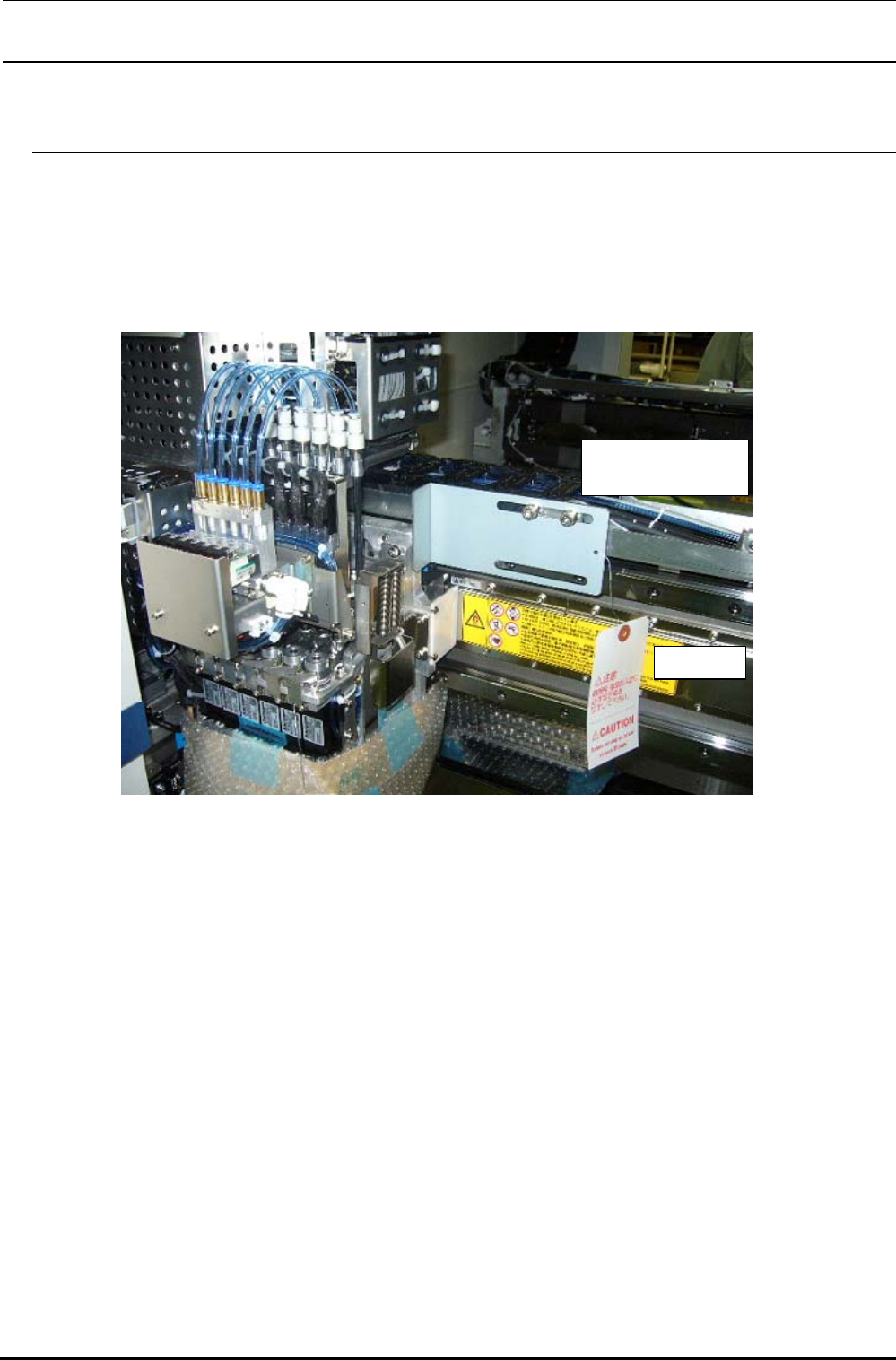

① 把贴装头移到行程末端，安装 X 轴固定板把 X 轴减震缓冲器杆压住然后固定贴装头部。
请在 X 轴固定板（40070509）上安装橡胶止动器（E2424725000）进行固定。
② 把安装注意标签挂到 X 轴固定板上。
图 2-2-1 贴装头部的固定方法
X 轴固定板固定螺钉
SL6061092TN ×2 个
注意标签
