Rev1.00 包装要领书 12 13. LCD 监视器 ① 如图 13-1 所示卸下蝶形螺丝和轴位螺钉。 仅把与图相 反侧的轴位螺钉拧松，不要全部卸下来。 ② 从主机上把 LCD 卸下来。 ③ 如图 13-2 所示， 卸下螺丝， 从 LCD 上卸下 LCD 支架。 卸下 LCD 上的插头，用纤维丝带固定到主机的护罩上。（图 13-3 ） 图 13-1 轴位螺钉 蝶形螺丝 图 13-2 螺丝 LCD 支架 图 13-3
Rev1.00
包装要领书
11
11. 空气关系
① 用气泡包装材料包好机械手阀门。
12. 一次更换台车
12-1. 供料器滑动架的固定
用 P．P 带把供料器和滑动架的纵柱的两侧进行固定。
12-2. 供料器连接电缆
① 用纤维丝胶带固定好供料器连接电缆线和空气软
管。
② 供料器中继电缆线和气管请用气泡包装材料包装。
图 12-2-1
图 11-1
图 12-1-1
插头架
纤维丝胶带
供料器连接电缆
滑动架
（一次更换台车）
空气软管
Rev1.00
包装要领书
12

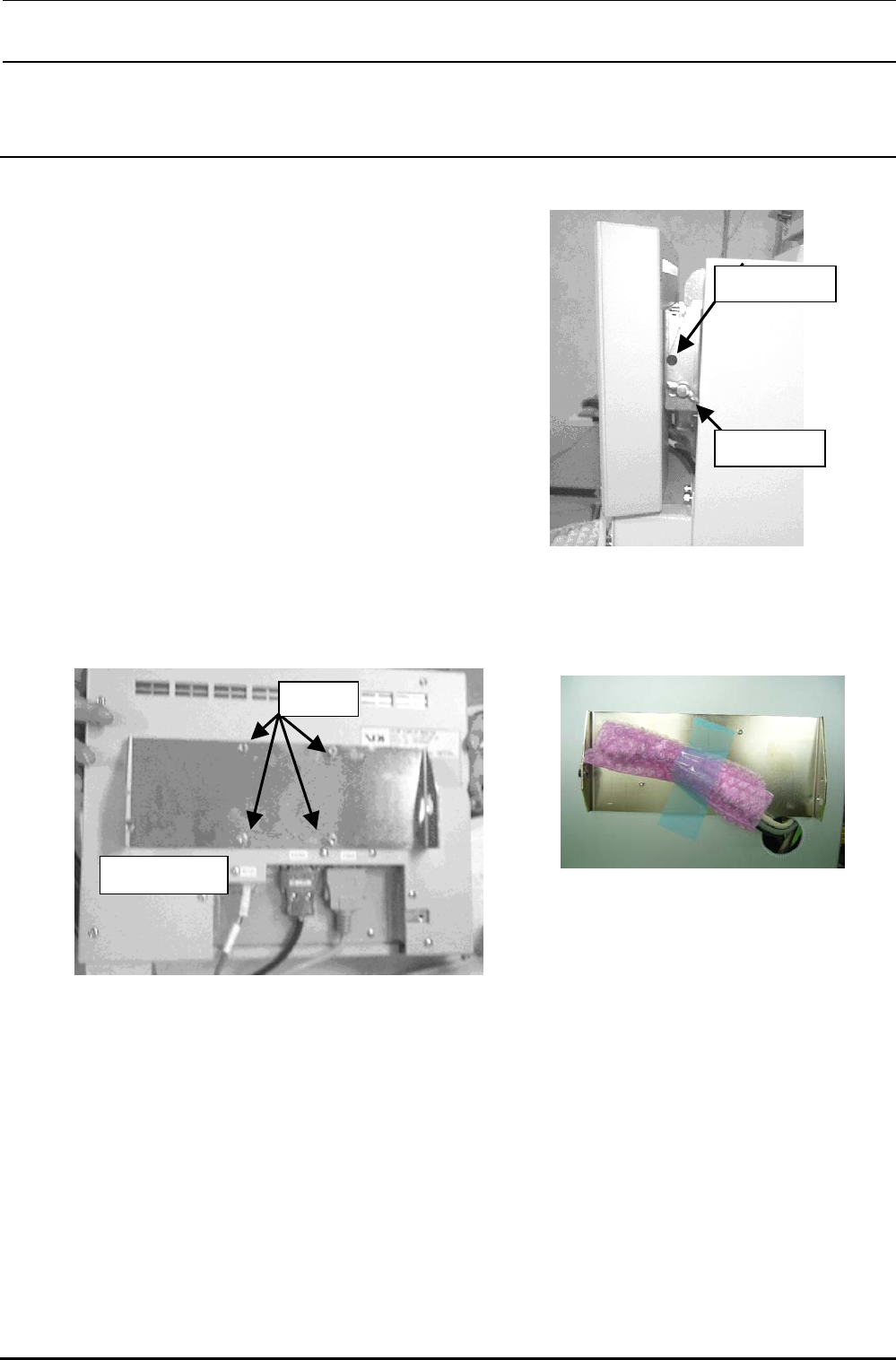

13. LCD监视器
① 如图 13-1 所示卸下蝶形螺丝和轴位螺钉。仅把与图相
反侧的轴位螺钉拧松，不要全部卸下来。
② 从主机上把 LCD 卸下来。
③ 如图 13-2 所示，卸下螺丝，从 LCD 上卸下 LCD 支架。
卸下 LCD 上的插头，用纤维丝带固定到主机的护罩上。（图 13-3）
图 13-1
轴位螺钉
蝶形螺丝
图 13-2
螺丝
LCD 支架
图 13-3
Rev1.00
包装要领书
13
④ 把 LCD 监视器用厂家交货时的包装箱进行包装。（安装螺钉也一起包装）
把主机放入气泡包装材料袋内，把盖子部分用胶带封住，把主机左右用包装纸箱减震材料夹住。在确
认完前面方向以后，将主机及减震材料竖着放入插进外包装箱。
⑤ 包装纸箱的盖子用牛皮纸胶带（宽度 50mm）封好。
图 13-4
⑥ 仅把 LCD 支架按照原来的样子安装到贴片机上。
减震材料 A
减震材料
B
减震材料 B
减震材料 A
※ 把减震材料 B 放到减震材料 A 中。左右要使用相同的减
震材料。另外，上下方向也要一样。
.
上面对接板
主机袋（气泡包装材料）
在前部贴胶带
主机
下面对接板
外包装箱
厚纸标签装贴部
（对角的地方有两处）
（ ）内为内部尺寸
