Betriebsanleitung SIPLACE S-27 HM 5 Bediener, Einrichter, Servicetechniker Softwareversion SR.503.xx Ausgabe 07/2003 DE 5.7 Spurfehler ve rmeiden 121 5.7 S purfehle r vermeiden 5.7. 1 Allgeme in Æ Acht en Sie darauf, das…
5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE S-27 HM
5.6 Rüstung wechseln Softwareversion SR.503.xxAusgabe 07/2003 DE
120
Æ Achten Sie auf die richtige Teilung im Gurttransport des Förderers.
Æ Kürzen Sie den Leergurt an der Frontseite des Förderers auf eine Länge von 1 cm.
Æ Überprüfen Sie, ob die Teilungsbleche im Gurtcontainer richtig eingesetzt sind (siehe Pos. 5 in
Abb. 5.4 - 2
).
Æ Achten Sie auf den Umfang der BE-Gurtrolle und versehen Sie große Gurtrollen mit Steck-
achsen.
Æ Spleißen Sie kurze Gurtreste aneinander.
Das Personal, das den Vorrüstbereich betreut, sollte über das gleiche Werkzeug verfügen wie
die Maschinenbediener. Eine Aufstellung hierzu finden Sie in Abschnitt 5.2
.
HINWEIS
Ist die Aufrüstung fehlerhaft, sollten die Maschinenbediener dies schriftlich oder mündlich dem
Personal im Vorrüstbereich mitteilen.
5.6 Rüstung wechseln
5.6.1 Umrüstanweisung vor dem Rüstungswechsel ausdrucken
Drucken Sie vor einem Rüstungswechsel die Umrüstanleitung am Drucker des Linien-/SIPLACE
Pro-Rechners aus, wie dies in der Betriebsanleitung beschrieben ist.
5.6.2 Was Sie bei einem Austausch der Förderer beachten sollten
Æ
Gehen Sie vorsichtig mit den Förderern um, wenn Sie diese auf dem BE-Tisch einsetzen oder
von dort entfernen. Schlagen Sie nicht mit der Aufsetzfläche der Förderer gegen die Kanten
des BE-Tisches.
Æ Saugen Sie die BE-Tische mit einem Staubsauger ab und reinigen Sie bei Bedarf die Ober-
fläche des BE-Tisches gemäß den Angaben in der Wartungsanleitung.
VERLETZUNGSGEFAHR
Vermeiden Sie es, Bauelemente von der Magnetschiene der BE-Tische mit den Fingern zu
entfernen. Sie verletzen sich möglicherweise durch feinste Metallsplitter. 5
Æ Entfernen Sie lose Bauelemente mit Hilfe eines Pinsels mit kurzen Borsten.
Betriebsanleitung SIPLACE S-27 HM 5 Bediener, Einrichter, Servicetechniker
Softwareversion SR.503.xx Ausgabe 07/2003 DE 5.7 Spurfehler vermeiden
121
5.7 Spurfehler vermeiden
5.7.1 Allgemein
Æ Achten Sie darauf, dass die Fördererbereiche sauber sind und sich keine losen Bauelemente
im Förderbereich bzw. unter den Förderern befinden.
Æ Sorgen Sie dafür, dass die Stellflächen der Förderer und insbesondere die Magnetleiste der
BE-Tische sauber und eben sind.
Æ Füllen Sie Bauelemente rechtzeitig nach.
Æ Spleißen Sie die Gurte rechtzeitig. In der Regel bedeutet dies, dass Sie das Anspleißmaterial
vorbereiten, wenn noch ca. 1,5 m Gurt auf der Rolle sind.
Æ Gehen Sie vorsichtig mit den Förderern um, wenn Sie diese auf den BE-Tisch einsetzen oder
von dort entfernen, da es sich um Präzisionsgeräte handelt.
Æ Schließen Sie die Klappen an den Förderern, da diese im offenen Zustand leichter beschädigt
werden können.
Æ Überprüfen Sie, ob bei den S-Förderern die Abholposition für die Bauelemente richtig einge-
stellt ist (siehe nachfolgendes Beispiel).

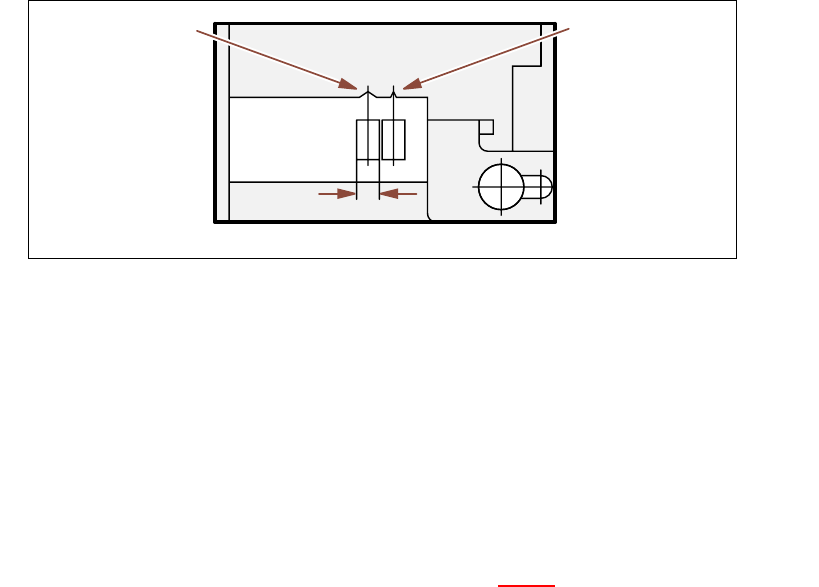

Beispiel für 8mm S-Förderer 5
5
Abb. 5.7 - 1 Abholposition für Bauelemente > 3 mm und </= 3 mm
Æ Prüfen Sie, ob die Stecker der Förderer an den richtigen Buchsen angeschlossen sind.
5.7.2 ... beim 8mm-S Gurtförderer
Æ Öffnen Sie nie die Abdeckklappe, ohne zuvor den Abdeckfolienabzug zu entlasten.
Æ Führen Sie das Gurtmaterial über die Feder in den Gurtförderer ein.
5.7.3 ... beim Gurtcontainer
Æ Setzen Sie die Teilungsbleche richtig ein (siehe Abb. 5.4 - 2).
Æ Versehen Sie große Gurtrollen mit Steckachsen.
Abholposition für
Bauelemente
> 3 mm
Abholposition für
Bauelemente
≤ 3 mm
Breite
5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE S-27 HM
5.7 Spurfehler vermeiden Softwareversion SR.503.xxAusgabe 07/2003 DE
122

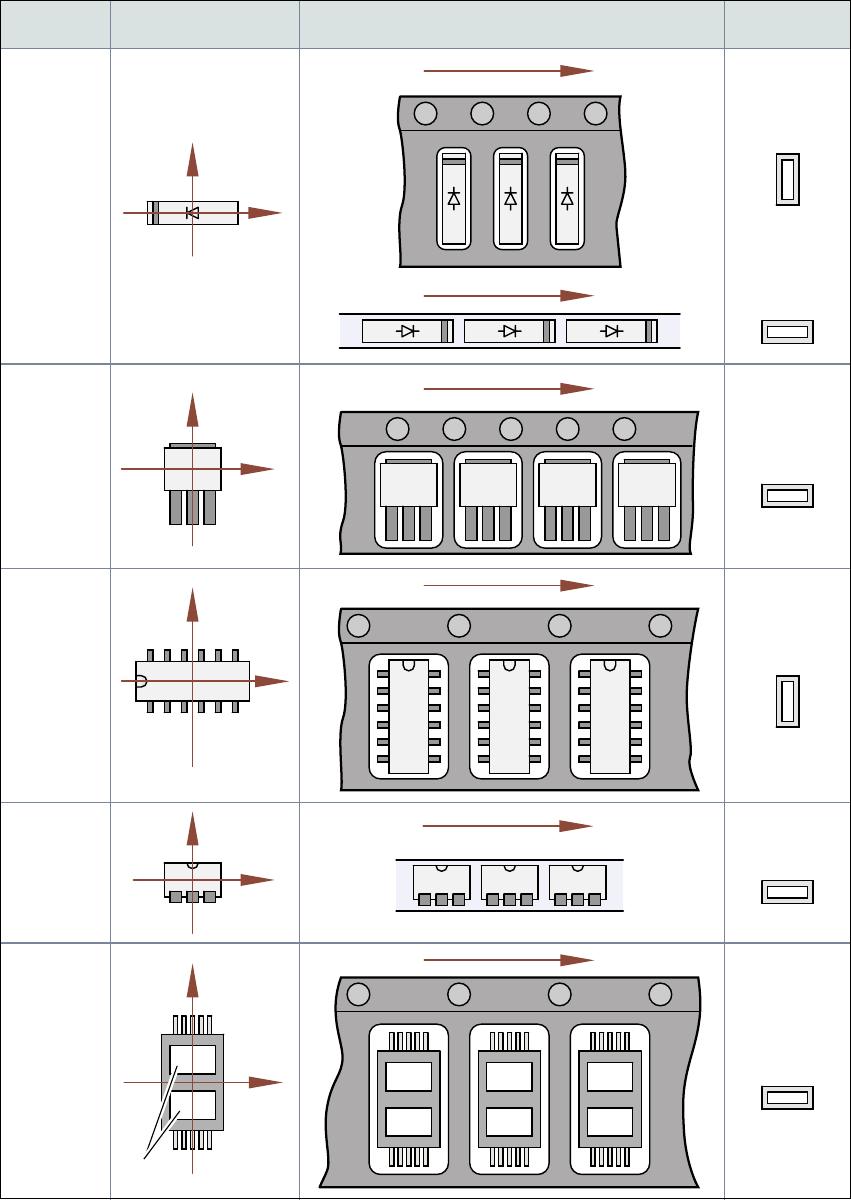

5.7.4 BE-Koordinatensystem und Abholwinkel
5
Abb. 5.7 - 2 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse
ausgerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
