7.3 Doppeltransport
7.3.1 Aufbau des Doppeltransports
Die Transportbänder werden von Gleichstrommotoren angetrieben. Für jedes Mittenband gibt es
einen Hubtisch zum Klemmen der Leiterplatten. Die Breitenverstellung des LP-Transport erfolgt
entweder über das Menü oder per Linienrechner

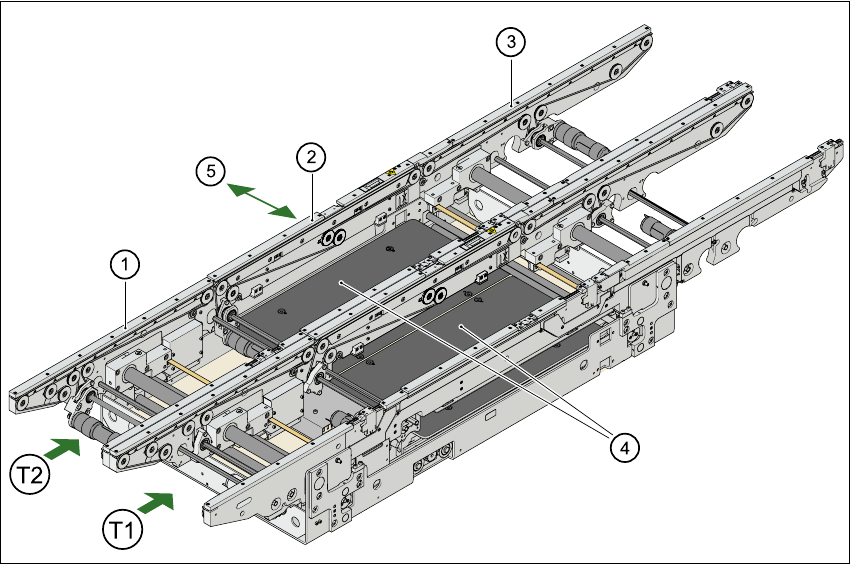

Abb. 7.3 - 1 Aufbau des Doppeltransports
7.3.2 Allgemeines
Wie der Name schon sagt hat der Doppeltransport zwei Transportspuren, die elektrisch und
mechanisch voneinander unabhängig sind. In der Standardausführung ist die rechte Seite die
feste Transportseite. Es gibt allerdings auch eine Variante, bei der die linke Seite die feste Trans-
portseite ist.
(1) Eingabetransport (2) Mittentransport
(3) Ausgabetransport (4) Hubtisch
(5) Breitenverstellung
T1 Transportspur 1
T2 Transportspur 2
7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 HM
7.3 Doppeltransport Softwareversion SR.503.xxAusgabe 07/2003 DE
172
Es können die Transportarten „Einfachtransport“ und Doppeltransport asynchron“ eingestellt
werden. Geben Sie dazu in den Maschinendaten (konfig.ma) die jeweilige Transportart ein.
7.3.3 Definition der Transportspuren
Die rechte Transportspur (in Transportrichtung gesehen) wird als „Transport 1“ bezeichnet, die
linke Transportspur als „Transport 2“ (siehe Abb. 7.3 - 1
).
7.3.4 Umschalten der Transportart
7
7.3.5 Transportart asynchron
7.3.5.1 Beschreibung
Im asynchronen Betrieb wird immer eine Leiterplatte in einer Transportspur bestückt, während
eine andere in der zweiten Transportspur in die Bestückposition gefahren wird. Damit wird die
volle Transportzeit eingespart, was speziell bei Leiterplatten mit geringer Taktzeit zu einer erheb-
lichen Leistungssteigerung führt.
7.3.5.2 Funktion
Ist die Maschine mit Auftragsdaten (Nutzen, Rüstung) versorgt, werden zu jedem Zeitpunkt des
Bestückbetriebs die auf den Eingabebändern anstehenden Leiterplatten in das jeweilige Mitten-
band transportiert (bei freiem Mittenband). Der Bestückablauf startet, sobald eine LP in das
jeweilige Mittenband transportiert wurde. Die Leiterplatten werden nacheinander bestückt.
HINWEIS 7
Der Bestückinhalt sowie die Breite der Leiterplatten von Transportspur 1 und 2 müssen identisch
sein. 7
Wird der Bestückablauf unterbrochen, so wird die Transportschnittstelle gesperrt und die Leiter-
platten, die zu diesem Zeitpunkt in den Mittenbändern liegen, werden fertigbestückt.
Die Transportschnittstelle wird für beide Transportspuren gleichzeitig gesperrt bzw. freigegeben.
Transportart Eingabe im SITEST-Programm
Einfachtransport 0
Doppeltransport synchron 1
Doppeltransport asynchron 2
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.3 Doppeltransport
173
7.3.6 Transportart synchron
7.3.6.1 Beschreibung
Im synchronen Betrieb, werden zwei Leiterplatten gleicher Größe gleichzeitig in die Bestückposi-
tion gebracht. Sie müssen als gemeinsamer Nutzen bearbeitet werden.
Damit wird die Bearbeitung von Ober- und Unterseite einer Leiterplatte in einer Linie ermöglicht.
Die Zeit, die für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten
gleichzeitig transportiert werden.
7.3.6.2 Funktion
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind
unabhängig voneinander, werden aber synchron angesteuert) auf den Transportstrecken
bewegt. Der Bestückinhalt für Transportspur 1 und 2 muss über zwei Einzelschaltungen in einem
Nutzen organisiert werden. (Siehe Betriebsanleitung Linienrechner).
Ist nur eine Transportspur (bzw. Mittenband) beim Start des Bestückablaufs belegt, wird die Ein-
zelschaltung dieser Transportstrecke als „nicht zu bestücken“ identifiziert.
7.3.6.3 Einschränkungen
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe" (Whis-
pering Down The Line) deaktiviert. Der LP-Barcode-Betrieb wird in diesem Modus nicht unter-
stützt. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
7.3.7 Steuerung des Doppeltransports mit dem Einzelfunktionenmenü
Informationen zur Steuerung des Doppeltransports und zum Einzelfunktionenmenü finden Sie in
der Online-Hilfe.
7.3.8 Automatische Breitenverstellung beim Doppeltransport
Die vorgegebene Transport-Sollbreite bezieht sich auf beide Transportbänder. Die Transportbän-
der werden nach Erhalt des Kommandos nacheinander auf die Sollbreite eingestellt.
HINWEIS 7
Bei Wahl von "Synchrontransport" wird die automatische Breitenverstellung deaktiviert.
