7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 H M 7.6 Feinkalibrierung Sof twareversion SR.503.xx Ausgabe 07/2003 D E 188 7.6.6 Me sswerte darste llen und ausw erten Die Messw erte könn en am Bil dschirm graf is…
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.6 Feinkalibrierung
187
7.6.4 Funktionsbeschreibung
Eine größere Anzahl von CERAM-Bauelementen wird auf eine mit einer Klebefolie versehenen
Glasplatte bestückt. Die CERAM-Bauelemente sind auf der Oberseite in den Ecken mit Refe-
renzmarken ausgestattet. In unmittelbarer Nachbarschaft dieser Bauelemente-Marken befinden
sich auf der Glasplatte ebenfalls Referenzmarken.

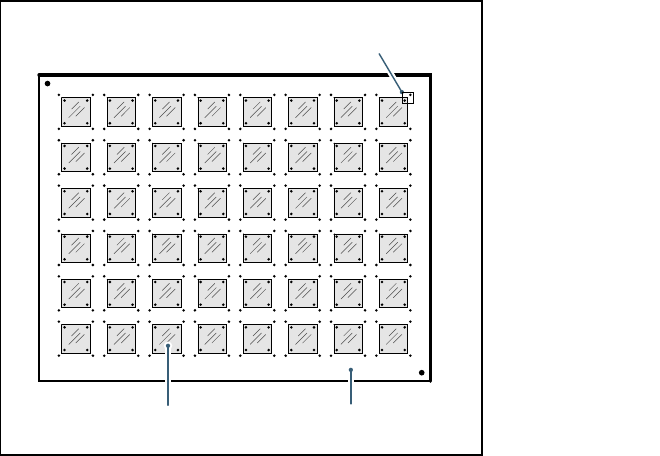

Abb. 7.6 - 1 Prinzip der Feinkalibrierung
Unmittelbar nach dem Bestücken nimmt die Leiterplattenkamera vier Bildfolgen der zugehörigen
Referenzmarken von Leiterplatte und Bauelement auf. Danach werden mit Hilfe des Auswerte-
programms die Bestückoffsets in X/Y-Richtung und die Winkelabweichung Φ bestimmt. Aus den
Offsetwerten werden die Korrekturwerte errechnet und diese in die Maschinendatei FK_off.ma
des Automaten eingetragen.
7.6.5 Messmodi
Zur Messung können Sie zwischen folgenden Modi wählen:
– Die Werte für einen einzelnen Bestückkopf messen.
– Die Werte für alle Bestückköpfe eines Bearbeitungsbereichs messen.
– Die Werte für den gesamten Automaten messen.
Die Messung lässt sich mit oder ohne Neubestücken der CERAM-Bauelemente beliebig oft wie-
derholen.
Glas-Bauelemente Glasplatte
Gesichtsfeld Leiterplattenkamera
7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 HM
7.6 Feinkalibrierung Softwareversion SR.503.xxAusgabe 07/2003 DE
188
7.6.6 Messwerte darstellen und auswerten
Die Messwerte können am Bildschirm grafisch dargestellt und auf Diskette abgespeichert werden.
Sie lassen sich unter folgenden Darstellungsarten wählen:
– Messwerte für jeden einzelnen Bestückkopf darstellen.
– Messwerte eines jeden Segments darstellen
– Messwerte für die X- bzw. Y-Richtung bzw. Winkelmessung darstellen.
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.7 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf
189
7.7 Pipettenwechsler für den 6-Segment-
Collect&Place-Kopf
7.7.1 Übersicht
Zur Standardausrüstung des Bestückautomaten gehören zwei Collect&Place-Köpfe. Für jeden
Collect&Place-Kopf kann als Option ein Pipettenwechsler installiert werden. Er ermöglicht einen
schnellen Pipettenkonfigurations-Wechsel und daher eine Anpassung des Collect&Place-Kopfes
an die Anforderungen des Bestückprozesses.
Der Pipettenwechsler besteht aus mindestens einem, maximal fünf Magazinen mit jeweils sechs
Pipettengaragen (siehe Abb. 7.7 - 1
). Die Magazine sitzen auf einem gemeinsamen Träger.
Jedes Magazin ist mit zwei Zylinderstiften zentriert und mit einem Federhaken fixiert.
Es lassen sich Magazine für die Pipettentypen 9xx und 8xx rüsten. Die Magazine können dabei
beliebig angeordnet werden.
HINWEIS: 7
Der Pipettenwechsler für den 12-Segment-Collect&Place-Kopf ist in Abschnitt 7.1
Seite 161 be-
schrieben. 7
7.7.2 Technische Daten
7
Pipettenwechsler für den 6-Segment-Collect&Place-Kopf
Abmessungen (Länge x Breite x Höhe) 282 mm x 233 mm x 108 mm
Anzahl der Pipettengaragen min. 6 / max. 30
Pipettentypen 8xx, 9xx
Zeit zum Öffnen und Schließen der Verriege-
lungsplatte
< 200 ms
Fassungsvermögen des Abwurfbehälters ca. 50 Pipetten Typ 9xx
ca. 5 Pipetten Typ 8xx
Pneumatik Pneumatikversorgungsleitung 0,53 MPa
(5,3 bar)
