Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.4 Leiterplattenbarcode
175
7.4 Leiterplattenbarcode
7.4.1 Übersicht
Der LP-Barcodeleser dient zum automatischen Erfassen und Dekodieren von Barcodes auf Lei-
terplatten. Über seine Schnittstelle gibt der LP-Barcodeleser das Leseergebnis über eine serielle
Schnittstelle an den Maschinencontroller zur Weiterverarbeitung aus.
Die LP-Barcodeleser werden an der Eingabeseite des Bestückautomaten oberhalb und unter-
halb des LP-Transport installiert, so dass Barcodeetiketten an der Ober- und Unterseite der Lei-
terplatten gelesen werden können.
Maximal zwei LP -Barcodeleser können nachgerüstet werden, um an der Ober- und Unterseite
der Leiterplatte der Transportspur lesen zu können.
7

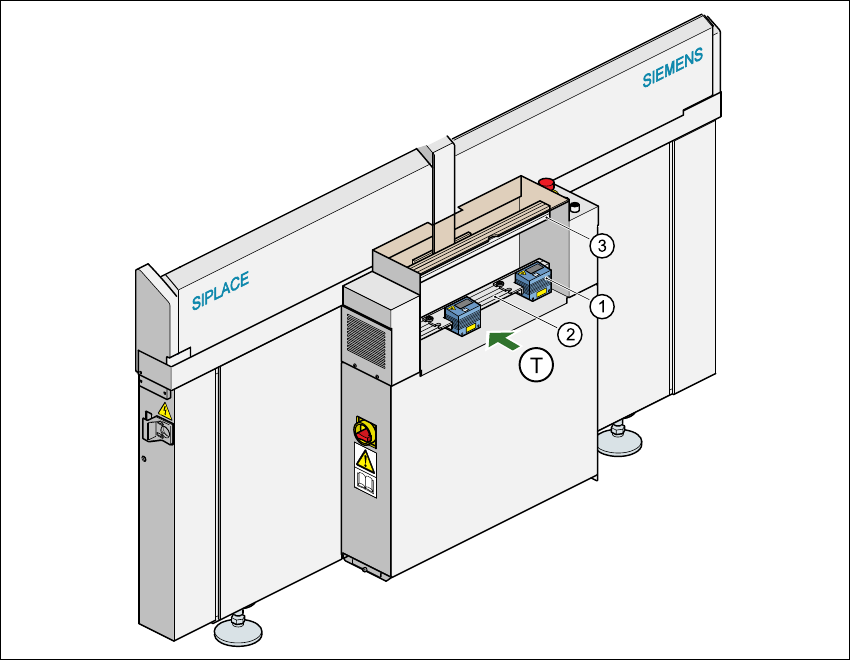

Abb. 7.4 - 1 Lage der Baugruppen an der Eingabeseite des Automaten
(1) LP-Barcodelesekopf
(2) Profilschiene für LP-Barcodeleser ’unten’
(3) Profilschiene für LP-Barcodeleser ’oben’
(T) Leiterplattentransportrichtung
7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 HM
7.4 Leiterplattenbarcode Softwareversion SR.503.xxAusgabe 07/2003 DE
176
Die LP-Barcodeleser sind mit Halterungen an der oberen bzw. unteren Profilschiene befestigt.
Sie lassen sich auf den Profilschienen beliebig positionieren und auf die Barcodeetiketten aus-
richten. Je nach Lage der Barcodestreifen kann man mit ein paar einfachen Handgriffen die
Barcodeleser so montieren, dass die Barcodestreifen längs oder quer zur Leiterplattentransport-
richtung gelesen werden können.
7.4.2 Funktionsbeschreibung
7.4.2.1 LP-Barcodeleser für den Einfachtransport
Der LP-Barcodeleser SIPLACE unterstützt die flexible Fertigung von SMD-Produkten und stei-
gert die Bestücksicherheit. Er erkennt alle üblichen Codearten industrieller Anwendungen.
Der Laserscanner liest das Barcodelabel auf der Ober- bzw. Unterseite jeder einfahrenden LP
während des Transportes im Eingabeband ein. Aufgrund der Barcode-Information wählt der Lini-
enrechner aus der zuvor erstellten Barcode-Zuordnungsliste (BZ-Liste) automatisch das richtige
Bestückprogramm und schickt dieses an die Station. Wurde ein Barcodefilter definiert, so wer-
den dabei ausschließlich die dadurch als relevant gekennzeichneten Informationen innerhalb
des Barcodes verglichen. Dieser Vorgang erfolgt zeitneutral während des Bestückens einer
bereits im Automaten befindlichen LP. Fahren nacheinander mehrere LP mit demselben Barcode
ein, wird das Programm nur beim ersten Mal übermittelt. Für alle Produkte, die mit Hilfe des LP-
Barcodes gefertigt werden sollen, gilt als Voraussetzung:
– identische BE-Rüstung an den einzelnen Maschinen der Linie
– gleiche Breite aller LP.
7.4.2.2 LP-Barcodeleser für den Doppeltransport
Beim Doppeltransport dient der LP-Barcode nur zur Weitergabe des Barcodes über die GEM-
Schnittstelle. Diese ist zur Nutzung zwingend erforderlich. Die automatische Bestückprogramm-
versorgung ist nicht möglich.
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.4 Leiterplattenbarcode
177
7.4.3 Technische Daten
7
7
* Dieser Wert ist nur einzuhalten, wenn das Barcodelabel auf der LP den Scanner senkrecht zur
Transportrichtung der Maschine durchfährt.
**Je nachdem, wo sich die Barcodelabel auf den LP befinden, lässt sich die Position des Bar-
codescanners im Eingabetransportband einfach einstellen.
Max. LP-Größen Einfachtransport Standard: (L x B) bis 460 mm x 460 mm
Option: (L x B) bis 508 mm x 460 mm
(gleiche Breite bei allen Aufträgen eines Ablaufes)
Label-Maße Strichbreite B: 0,19 < B ≤ 0,3 mm
(entspricht high und medium density)
Strichlänge: ≥ 4 mm*
Länge des Lesefensters: ≤ 90 mm
Labelausrichtung auf der LP ** Parallel oder senkrecht zur LP-Transportrichtung,
möglichst nahe an der festen LP-Transportseite
Labelfarben (Kontrastverhältnis > 70 % nach
DIN 66236)
Kodierung: schwarz, dunkelgrün, dunkelblau
Hintergrund: weiß, beige, gelb, orange
Codearten Code 39, Code 128 / EAN 128,
Codabar, 2/5 IATA 2/5 industrial,
2/5 interleaved, UPC, EAN,
Pharma Code, EAN Addendum
(weitere auf Anfrage)
Vollständiger Barcode max. 25 Stellen (Definition eines Barcodefilters möglich)
Sicherheit des Laserscanners Laserdiode 670 nm (rot) / 1,2 mW
Laserschutzklasse 2, Schutzart IP65
Stations- und Liniensoftware Ab Version 502.xx
Einlese-/Auswertedauer zeitneutral (T ≤ 1 s), da parallel zur Bestückung der
Vorgänger-LP
