6 BE-Handling Betriebsanleitung SIPLACE S -27 HM 6.2 Technische D aten der Förderer So ftwareversion S R.503.xxAusgabe 07/2003 D E 138 6.2.6 12 mm S - Förderer für Kondensator en auf Met allpulverbas is, Bauf orm E Abb. …
Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.2 Technische Daten der Förderer
137
6.2.5 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform C/D
Abb. 6.2 - 5 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform C/D
Artikelnummer 00141118-xx
Breite 30,6 mm
Spuren pro Förderer 1
Belegte Stellplätze 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück
Maximale Gurthöhe 3,6 mm
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm
HINWEIS. 6
Bei diesem Förderer ist die Gurtauflage an der Abholposition in der Höhe verstellbar. 6
WARNUNG 6
Kondensatoren auf Metallpulver-Basis wie zum Beispiel
Tantal-Kondensatoren dürfen nur mit Förderern verar-
beitet werden, die mit diesem Aufkleber gekennzeich-
net sind. 6
Aufkleber auf Förderer (vergrößert)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.2 Technische Daten der Förderer Softwareversion SR.503.xxAusgabe 07/2003 DE
138

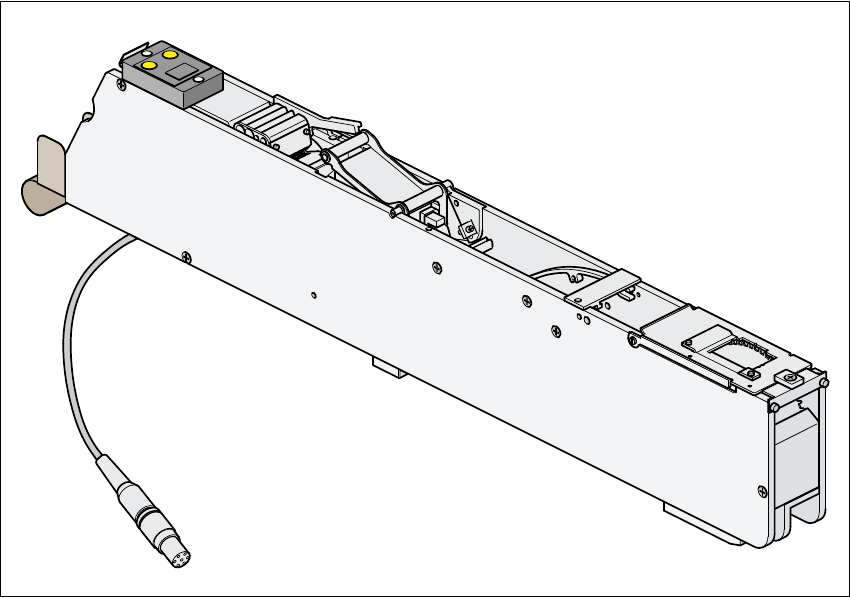

6.2.6 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform E
Abb. 6.2 - 6 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform E
Artikelnummer 00141117-xx
Breite 30,6 mm
Spuren pro Förderer 1
Belegte Stellplätze 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück
Maximale Gurthöhe 3,6 mm
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm
WARNUNG 6
Kondensatoren auf Metallpulver-Basis wie zum Beispiel
Tantal-Kondensatoren dürfen nur mit Förderern verar-
beitet werden, die mit diesem Aufkleber gekennzeich-
net sind. 6
Aufkleber auf Förderer (vergrößert)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.2 Technische Daten der Förderer
139
6.2.7 24/32mm S - Förderer
Abb. 6.2 - 7 24/32mm S - Förderer
Artikelnummer 00141093-xx
Breite 42,4 mm
Spuren pro Förderer 1
Belegte Stellplätze 1,5
Maximale Anzahl der Förderer 2 x 13
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Transporthub (einstellbar) 4 bis 40 mm, (in 4 mm-Schritten)
