Betriebsanleitung SIPLACE S-27 HM 5 Bediener, Einrichter, Servicetechniker
Softwareversion SR.503.xx Ausgabe 07/2003 DE 5.9 BE-Wagen an- und abdocken
125

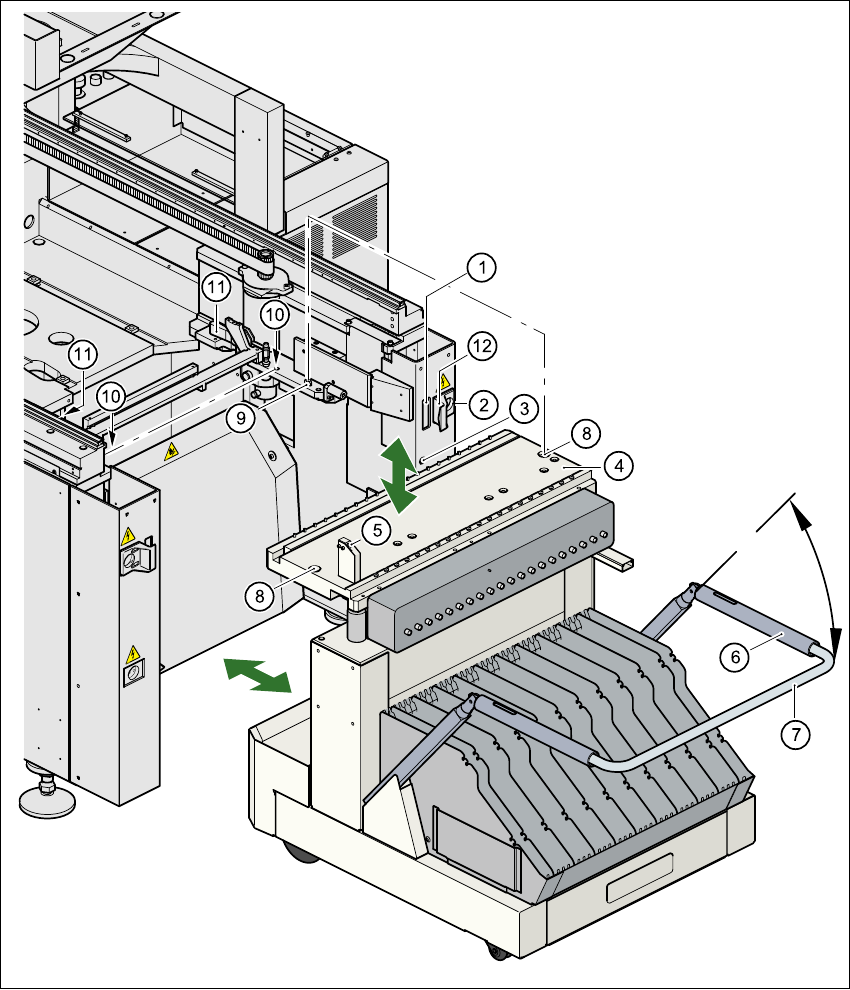

Abb. 5.9 - 2 BE-Wagen an- oder abdocken
(1) Anschluss für die Kommunikationsschnittstelle
(2) Anschluss für die Stromversorgung des BE-Wagens
(3) Druckluftanschluss
(4) BE-Tischplatte
(5) Taster zum Heben und Senken der BE-Tischplatte
(6) Betätigungsrohr
5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE S-27 HM
5.9 BE-Wagen an- und abdocken Softwareversion SR.503.xxAusgabe 07/2003 DE
126
(7) Klappbarer Bügel
(8) Bohrungen für die Zentrierbolzen
(9) Zentrierbolzen
(10) Auflageflächen für die Gleitschienen des BE-Wagens
(11) Horizontalspanner
(12) Verschiebbare Abdeckung, die sicherstellt, dass Stromversorgungs- und Steuerkabel in der
richtigen Reihenfolge an- bzw. abgesteckt werden
5
5.9.2 BE-Wagen abdocken
Æ
Klicken Sie im Menü GRUNDANSICHT die Ikone BEARBEITEN ANHALTEN an.
Æ Die gerade bearbeitete Leiterplatte wird fertigbestückt. Danach werden die Ikonen der Einzel-
funktionenmenüs aktiviert.
Æ Klicken Sie die gewünschte Ikone EINZELFUNKTIONEN PORTAL X an (Portal 1 oder 2).
Æ Klicken Sie die Ikone PORTALFUNKTIONEN an.
Æ Klicken Sie in diesem Menü die Schaltfläche RÜSTPOSITION ANFAHREN an.
Æ Der gewählte Bestückkopf fährt über den LP-Transport, so dass er beim BE-Wagenwechsel
nicht beschädigt werden kann.
Æ Öffnen Sie die Schutzhaube des gewählten Portals.
Æ Öffnen Sie die Seitenscheiben.
Æ Öffnen Sie die Horizontalspanner (Pos. 11)
Æ Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung und klappen Sie den
Bügel (Pos. 7) nach oben. Damit arretieren Sie die angehobene BE-Tischplatte in ihrer oberen
Endstellung.
WARNUNG QUETSCHGEFAHR 5
Greifen Sie beim Absenken der BE-Wagen-Tischplatte niemals in den Spalt zwischen den
Förderern und dem Leergurtleitkanal. 5
Æ Drücken Sie den Taster (Pos. 5) zum Anheben der BE-Tischplatte (Pos. 4) so lange, bis die
BE-Tischplatte ihre obere Endstellung erreicht hat.
Æ Lösen Sie den Stecker für die Stromversorgung (Pos. 2) des BE-Wagens.
Æ Schieben Sie die Abdeckung (Pos. 12) seitwärts, bis sich der Stecker des Steuerkabels
(Pos. 1) abziehen lässt.
Æ Lösen Sie den Stecker des Steuerkabels (Pos. 1).
Æ Lösen Sie den Stecker der Druckluftversorgung (Pos. 3).
Æ Ziehen Sie den BE-Wagen heraus.
Betriebsanleitung SIPLACE S-27 HM 5 Bediener, Einrichter, Servicetechniker
Softwareversion SR.503.xx Ausgabe 07/2003 DE 5.9 BE-Wagen an- und abdocken
127
5.9.3 BE-Wagen andocken
WARNUNG 5
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagenbereichs befindet. 5
VORSICHT 5
Achten Sie beim Andocken des BE-Wagens darauf, dass sich die BE-Tischplatte in ihrer oberen
Endstellung befindet und der Bügel (Pos. 7) nach oben geklappt ist. 5
Æ Kürzen Sie die Leergurte der Förderer.
Æ Kontrollieren Sie, dass die Auflagefläche (Pos. 10) für die BE-Tischplatte sauber ist.
Æ Schieben Sie den BE-Wagen vorsichtig in den Automaten ein.
Æ Stecken Sie den Stecker der Druckluftversorgung (Pos. 3) an.
Æ Schließen Sie das Steuerkabel (Pos. 1) an.
Æ Verschieben Sie die Abdeckung (Pos. 12) über dem Stecker des Steuerkabels, damit die An-
schlussbuchse der Stromversorgung frei wird.
Æ Schließen Sie das Stromversorgungskabel (Pos. 2) für den BE-Wagen an.
Æ Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung und klappen Sie da-
nach den Bügel (Pos. 7) des BE-Wagens nach unten, um die BE-Wagen-Tischplatte absenken
zu können.
Æ Prüfen Sie, ob sich die Zentrierbohrungen der BE-Wagen-Tischplatte genau über den Zentrier-
bolzen des Automaten befinden.
Æ Drücken Sie den Taster (Pos. 5) so lange, bis sich die BE-Wagen-Tischplatte in ihrer oberen
Endstellung befindet.
WARNUNG QUETSCHGEFAHR 5
Greifen Sie beim Absenken der BE-Wagen-Tischplatte niemals in den Spalt zwischen den
Förderern und dem Leergurtleitkanal. 5
Æ Lassen Sie den Taster los. Die BE-Wagen-Tischplatte senkt sich ab.
Æ Achten Sie darauf dass die Zentrierstifte in die Zentrierbohrungen der BE-Wagen-Tischplatte
greifen und sich die BE-Wagen-Tischplatte vollständig abgesenkt hat.
Æ Arretieren Sie beide Horizontalspanner (Pos. 11).
Æ Schließen Sie die Seitenscheiben und die Schutzhaube.
Æ Starten Sie den Automaten mit der Starttaste.
