Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.8 Indikatorlamper med horn
219
5.8 Indikatorlamper med horn
5.8.1 Oversigt
Indikatorlamperne signalerer automatens driftstilstande og fejlfunktioner. Hornet udløses ved en
alarmtilstand. Ved SIPLACE-automaterne kan der indbygges en to- eller trefarvet indikatorlampe.
Respektiv ekontrollampe-system (tofarvet eller trefarvet) indstilles i Autokonfiguration; se Installa
-
tionsvejledning for Stationssoftware, Artikel-Nr. 00196771-xx.
5.8.1.1 Trefarvet kontrollampe (Standard)
Fig. 5.8 - 1 Indikatorlamper til driftstilstande
(1) Horn
(2) L1 - Rød kontrollampe
(3) L2 - Gul kontrollampe
(4) L3 - Grøn kontrollampe
(2)
(1)
(3)
(4)
5 Opgaver på maskinen Betjeningsvejledning E by SIPLACE
5.8 Indikatorlamper med horn Fra softwareversion SC 712.1 Udgave 05/2019 DK
220
5.8.1.2 Tofarvet kontrollampe (tilvalg)
Artikel-nr. 03110193-xx kontrollampe, 2 lamper

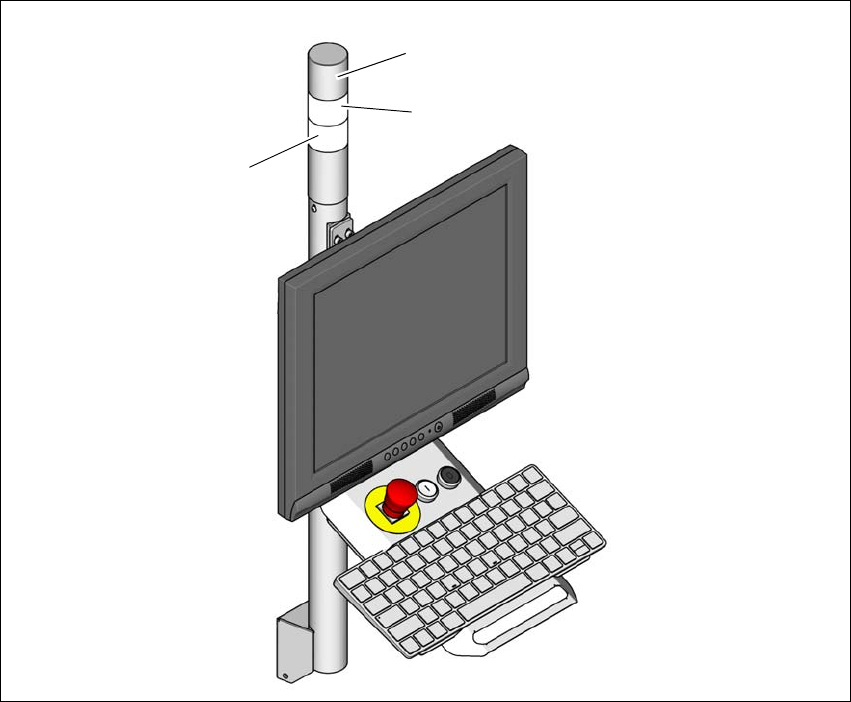

Fig. 5.8 - 2 Indikatorlamper til driftstilstande
(1) Horn
(2) L1 - Grøn kontrollampe
(3) L2 - Hvid kontrollampe
(1)
(2)
(3)
Betjeningsvejledning E by SIPLACE 5 Opgaver på maskinen
Fra softwareversion SC 712.1 Udgave 05/2019 DK 5.8 Indikatorlamper med horn
221
5.8.2 Statusvisninger og deres betydninger
5
Betydning Maskinside Status - tofarvet
(hvid/grøn)
Status - trefarvet
(rød/gul/grøn)
Automaten producerer Begge sider Hvid: --
Grøn: Tændt
Rød: Slukket
Gul: Slukket
Grøn: Tændt
Automaten venter på en print
-
plade ved input.
Begge sider Hvid: --
Grøn: 700 - 700
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Automat er stoppet med stop
-
tasten; Starttast skal trykkes for
at fortsætte produktionen.
Begge sider Ikke konfigureret Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Mærkemanipulation ved ope
-
ratøren er nødvendig.
Begge sider Hvid: --
Grøn: 100 - 100
Rød: Slukket
Gul: 500-500
Grøn: Slukket
Automaten venter på en pro
-
duktionsserie eller på maskin
-
forberedelsen, efter at en pro
-
duktionsserie er blevet modta
-
get.
Begge sider Hvid: --
Grøn: 100 - 100
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Automaten forbereder produk
-
tionen (kontrollér pipettestatus,
fødemodul-registrering).
Begge sider Hvid: --
Grøn: 100 - 100
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Der anvendes en alternativ
henteposition.
Pågældende side Hvid: 100 -100
Grøn: --
Rød: Slukket
Gul: Tændt
Grøn: Tændt
En printplade skal tages ud af
output-transporten (f. eks. til in
-
spektion).
Pågældende side Hvid: 500 -500
Grøn: 700 -700
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
PCB-transporten sidder fast
(efterfølgende maskine venter
på printplader).
Pågældende side Hvid: --
Grøn: 700 -700
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
Der er deaktiveret mere end en
afhentningsposition med sam
-
me komponent, men der er
mere end en afhentningspositi
-
on til rådighed.
Pågældende side Hvid: 500 -500
Grøn: --
Rød: Slukket
Gul: Tændt
Grøn: Tændt
Opsætningsverificering er nød
-
vendig for mindst en hentepo
-
sition.
Pågældende side Hvid: 500 -500
Grøn: --
Rød: Slukket
Gul: 500 - 500
Grøn: Slukket
