    ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDOC-SOFT50394    11/14   [NG 画像を保存する] にチェックすることで異常ノズルの画像を保存します。対象となるのはノズルヘルスチェックのチェック項目のうち、先端汚れチェック、形状チェック、偏心異常チェックで 「NG」 となったノズルが対象となります。 [異常検出時は運転を…



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ

MDOC-SOFT50394 

 10/14



※ ノズル形状チェックには、以下の制限があります。

・サイドビューカメラを搭載したマシンのみ、本機能にてノズル形状チェックをすることができます。



ノズル偏心異常チェックの設定は、[設定]–[マシンデータ]-[精度パラメータ]–[吸着マックス] の「ノ

ズルマックス」 に従います。[ノズルマックス] を 「ON」 に設定して下さい。

対象ノズルはデータベース番号（960/962/963）を登録しているノズルタイプが対象となります。ノズル

回転中心のずれ量がノズルマックスの補正量上限値（mm）を超える場合はエラーとなります。



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ

MDOC-SOFT50394 

 11/14



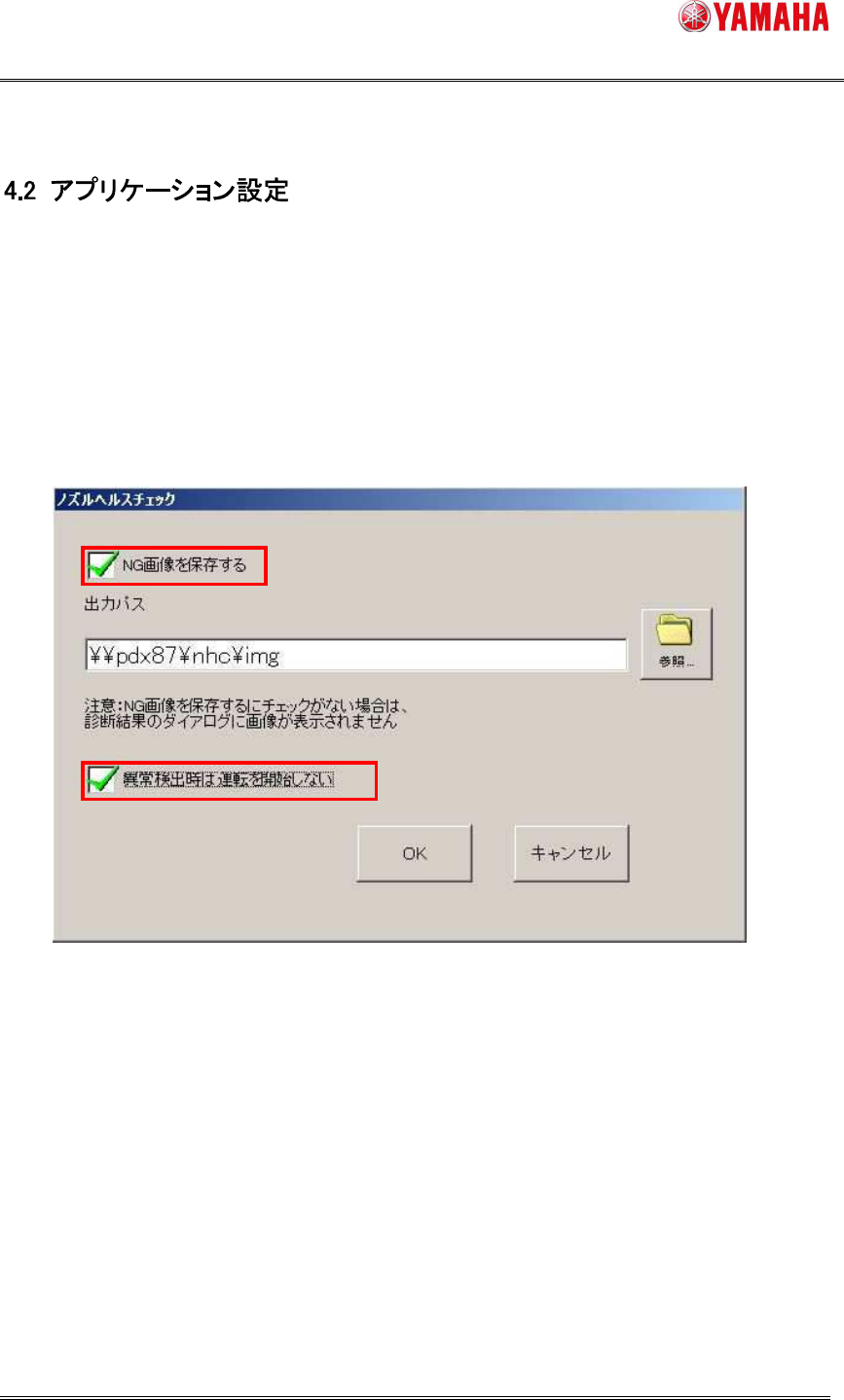

[NG 画像を保存する] にチェックすることで異常ノズルの画像を保存します。対象となるのはノズルヘ

ルスチェックのチェック項目のうち、先端汚れチェック、形状チェック、偏心異常チェックで 「NG」 となっ

たノズルが対象となります。

[異常検出時は運転を開始しない] にチェックがある場合、ノズルヘルスチェック未実行、基板データ使

用ノズルに異常がある時は運転開始を抑制します。

設定するには管理者権限が必要です。画像保存先には 100MB の空き容量が必要です。また、各チェ

ックボックスの初期設定は OFF です。





  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ

MDOC-SOFT50394 

 12/14





表は、本機能に関するエラーメッセージです。



エラーメッセージ一覧



No. 内容

ノズルヘルスチェック完了

しました

異常ノズルはありませんでした．

ノズルヘルスチェック完了

しました

異常ノズルを検出しました．

詳細は[モニタ]-[ノズルヘルスチェック]画面を確認してくださ

い．

ノズルヘルスチェック運転

抑制

自動運転を開始できません．

ノズルヘルスチェックが完了していないか、異常を検出して

いる可能性があります．



[モニタ]-[ノズルヘルスチェック]画面を確認してください．
