ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDOC-SOFT50394 8/14 [マシン情報]–[工場設定] を 開きます。 [ノズルヘルスチェック] を 「有効」 に設定することで本機能が有効に なります。 ノズ ルヘルスチェックの各チェック項目 のチェック条件は既存のマシン設定に従います。 エラ…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50394
7/14

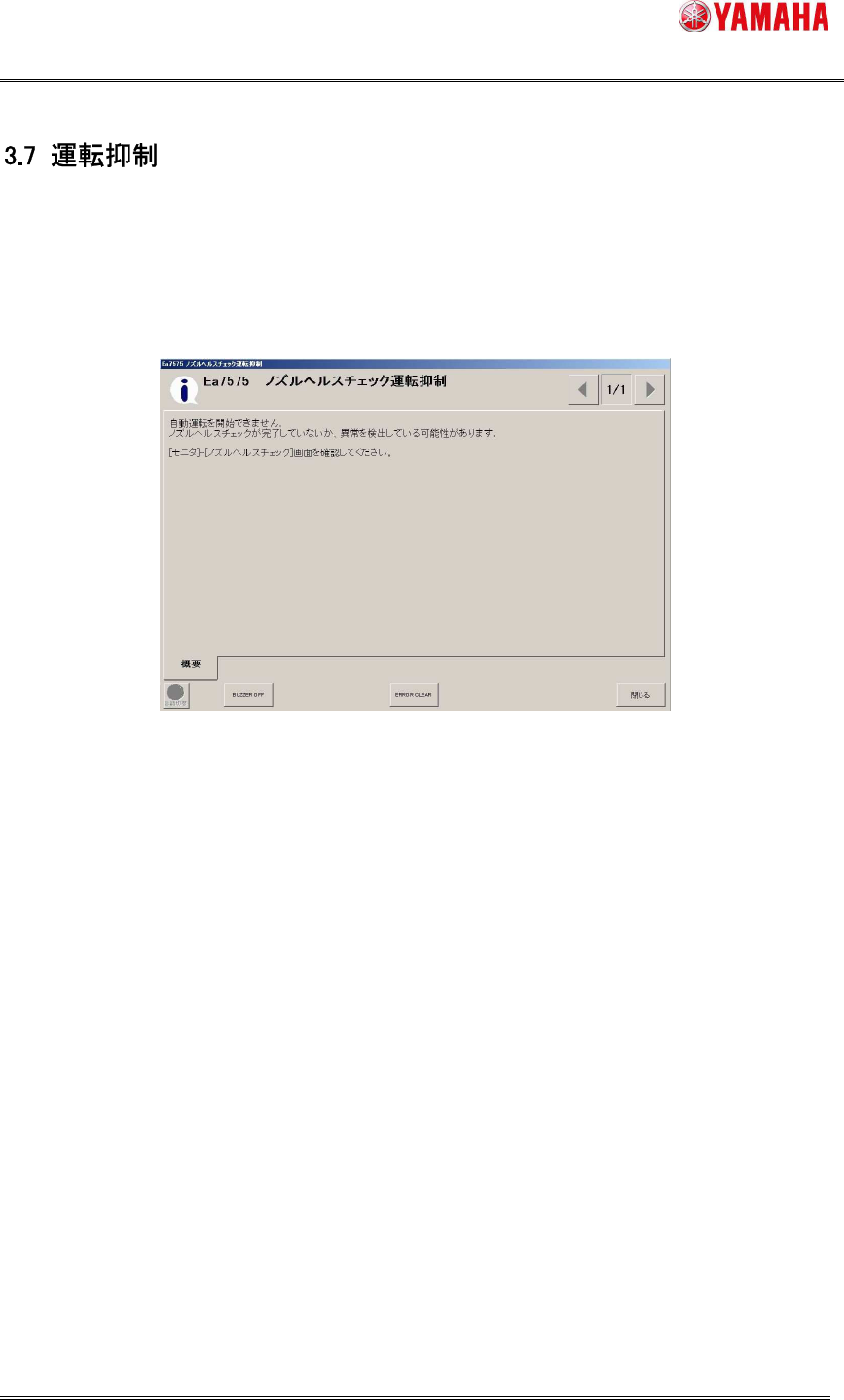

[段取り]–[アプリケーション設定]–[ノズルヘルスチェック]–[異常検出時は運転を開始しない] にチ
ェックが入っているときに、ノズルヘルスチェックが未実行または基板データ使用ノズルが 「NG」 状態
の場合、異常ノズルを生産で使用しないように運転を抑制します。
運転抑制がかかる場合は、異常ノズルを清掃・交換を行い、再度ノズルヘルスチェックを実行してくだ
さい。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50394
8/14

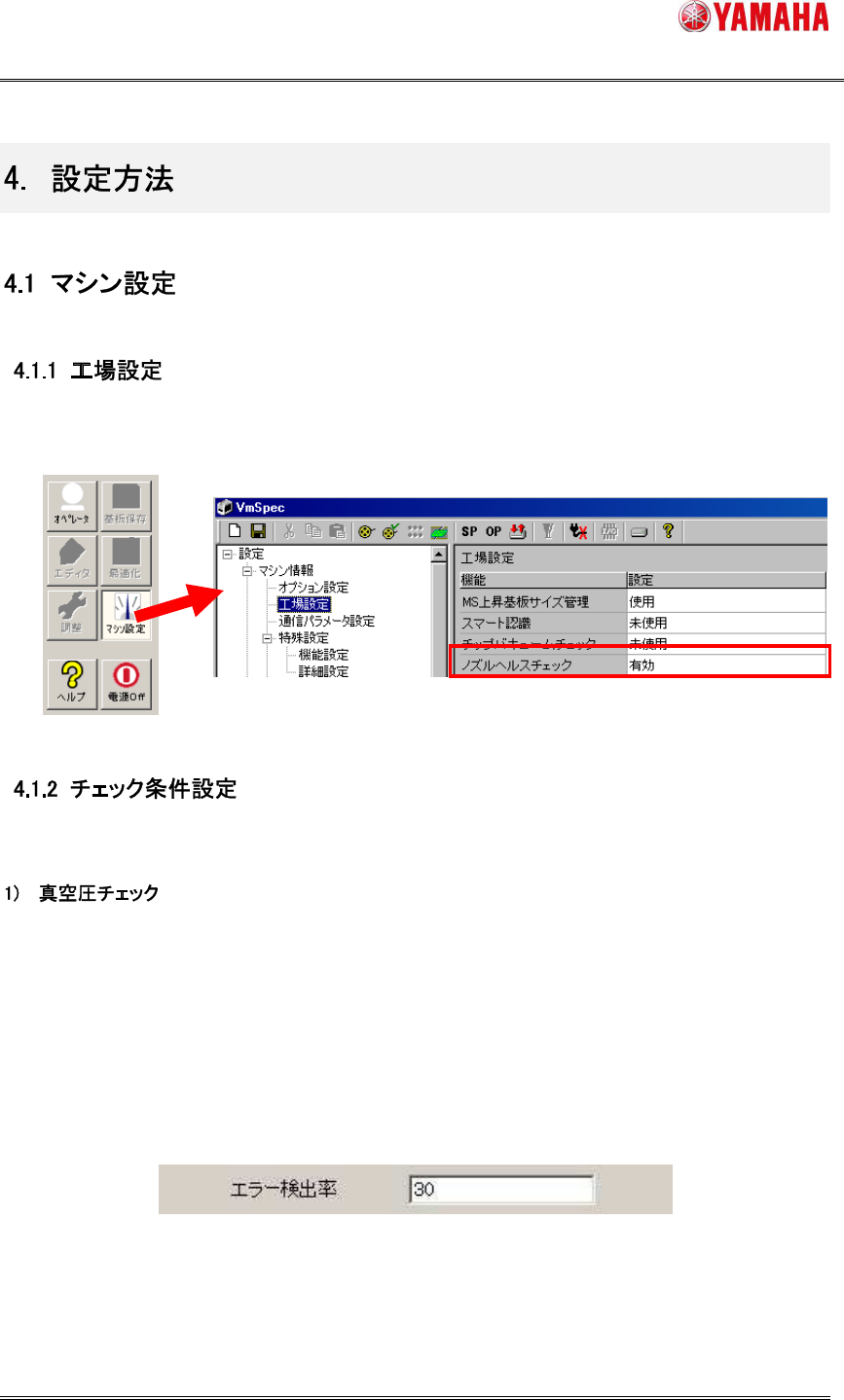

[マシン情報]–[工場設定] を開きます。
[ノズルヘルスチェック] を 「有効」 に設定することで本機能が有効になります。
ノズルヘルスチェックの各チェック項目のチェック条件は既存のマシン設定に従います。
エラー検出率は、[設定]–[スペック情報]–[スケジュールスペック]–[真空圧チェック] の設定に
従います。下図の例では、開放負圧を測定したときに検出率がエラー検出率 30%より上昇している
場合エラーを検出します。数値が小さい場合、エラーが検出され易くなります。
検出率(%)=(測定負圧 – 最低負圧)/(最高負圧 – 最低負圧)x100
吸着レベル→最低負圧、装着レベル→最高負圧
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50394
9/14

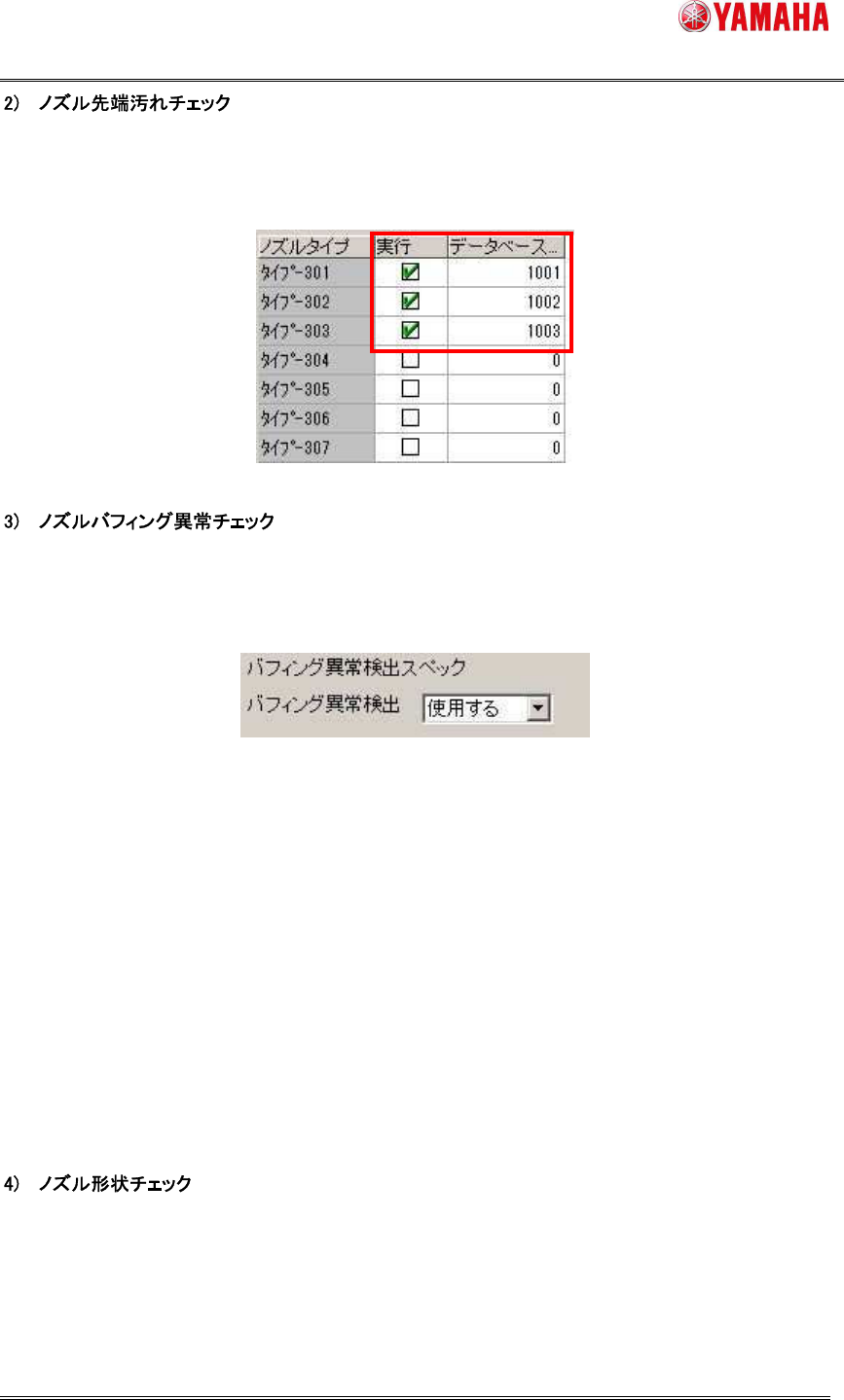

ノズル先端汚れチェックの対象となるノズルは、[設定] –[スペック情報]-[スケジュールスペック]
– [ノズル先端汚れチェック] の設定に従います。[実行] にチェックのあるノズルタイプが対象とな
ります。
バフィング異常チェックを実行する場合は、[設定]–[スペック情報]-[バフィング異常検出スペック]–
[バフィング異常検出] を 「使用する」 に設定して下さい。
※ ノズルバフィング異常チェックには、以下の制限があります。
・以下の機種のみ実行することができます。
-YS12 シリーズマウンタ
-YG12 シリーズマウンタ
-YS24 シリーズマウンタ
-YS24X シリーズマウンタ
・[設定] - [マシン情報] - [工場設定] の [ノズル清掃ブローユニット] が 「あり」 の場合のみ実行
することができます。
・シャフトバフィング機構を持たないヘッドのみ、本機能にてノズルのバフィング状態をチェックするこ
とができます。
ノズル形状チェックの対象となるノズルは、[設定] – [スペック情報] - [サイドビューカメラスペック] –
[ノズル基本設定] の [サイドビューカメラ] が 「使用」 に設定されているノズルタイプが対象となりま
す。
