2．装置规格
2-18
2.6 安灯信号用 I/F
将安灯信号向外部输出的接口。输出信号灯和蜂鸣器的信号。
与输出信号灯和蜂鸣器的亮灯/鸣响相互联动执行 ON/OFF。发生闪烁、间歇式声响时，也会与信号联动
反复执行 ON/OFF。
安灯信号连接器规格
输出规格
电源侧和 GND 侧均可连接负载。
外部电源所用电压请设定在 DC5V～110V 范围。
负载电流请设定在 0.1A～2A 范围。
※SSR 型号：G3FD-102S DC3-28
Pin No.
信号名
备注
A1
COM
A2
R （指示灯红）
A3
Y （指示灯黄）
B1
G （指示灯绿）
B2
Bz （蜂鸣器）
B3
－
检查装置侧的连接器(S730)
连接器 1-179555-3（AMP）
连接器 175285-2 （AMP）
外接设备指定连接器
连接器 1-178129-6（AMP）
连接器 175217-2（AMP）
A3 A2 A1
B3 B2 B1
本装置
SSR
R,Y,G,Bz
COM
+V
GND
負荷
外部装置
本装置
SSR
R,Y,G,Bz
COM
+V
GND
負荷
外部装置
本装置
外部装置
外部装置
本装置
负载
负载
3．安装、移动时的注意事项
3-1

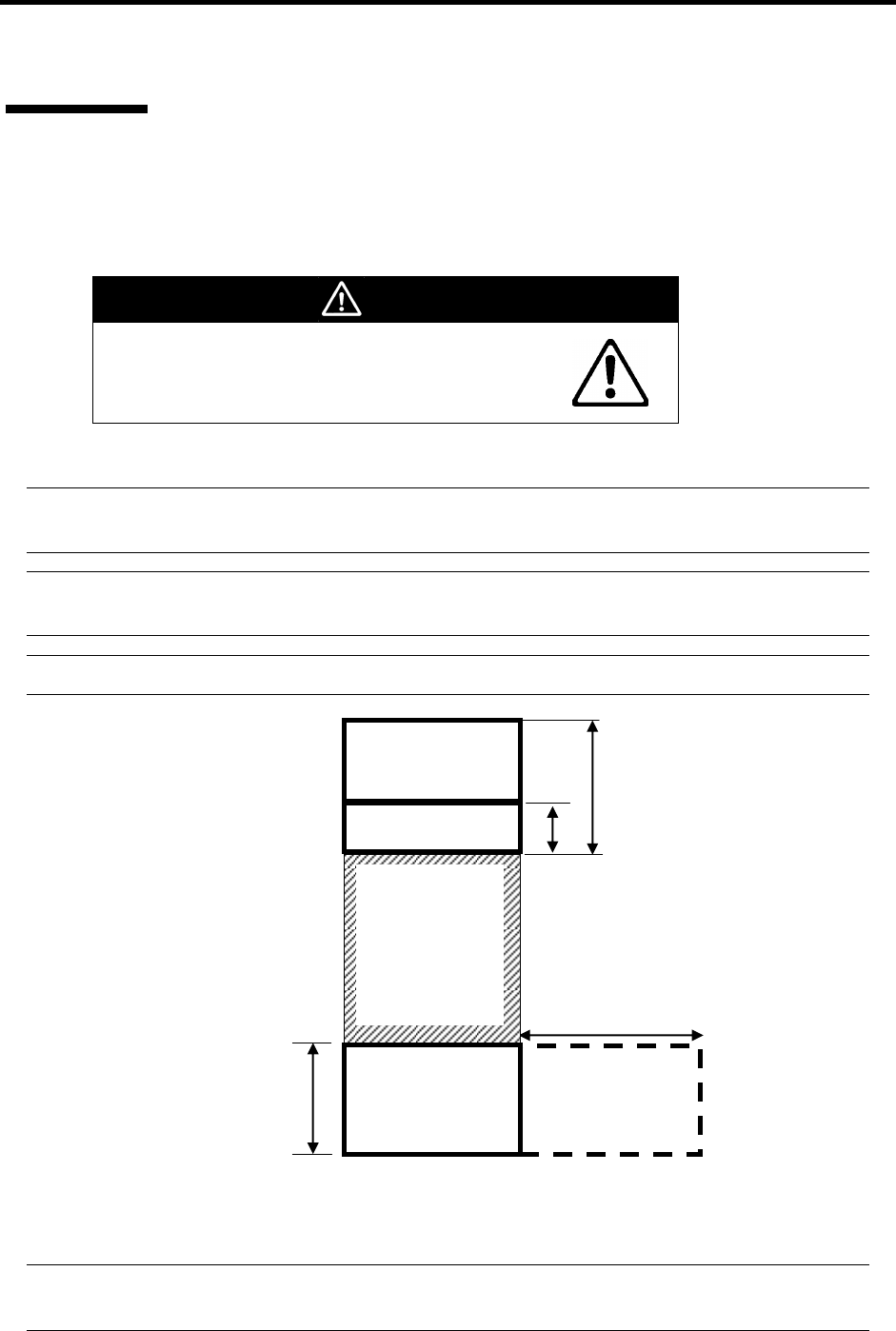

3. 安装、移动时的注意事项
对安装、移动本装置时的注意事项进行说明。
3.1 安装
警 告
有可能造成严重受伤。
请严格按照步骤，将装置安装在平坦、且能足够承受
装置重量的地方。
安装空间
使用注意
交货以及移动装置时需由本公司进行搬移。购买后，需要移动本装置时，请务必咨询本
公司营业部。
使用注意
安装时，请确保装置的前方有
700mm
（推荐值）、后方有
1000mm
、正面右侧有
500mm
的预留空间，以便于操作及保养。不要遮盖或阻碍排风口。
使用注意
请勿将装置安装在地毯等柔软的地面上。
移动
使用注意
交货以及移动装置时需由本公司进行搬移。购买后，需要移动本装置时，请务必咨询本
公司营业部。
排风口预留空间
保养空间
200
７00
本 装 置
单位：mm
1000
500
保养预留空间
保养、操作空间
3．安装、移动时的注意事项
3-2
请将气压调节至 0.3 ~0.6MPa 范围内。
该装置使用φ8 尼龙软管一触式接头。
3.2 供气管的连接
使用注意
请确保供气气压在规定的范围
(0.3 ~0.6MPa)
之内
供气管连接步骤
1.
在本装置背面下方的进气口连接供气管道。
装置随附有空气耦合器，需要使用时，可与一触式空气软管接头进行替换。
2.
打开放置于本装置机柜内的气压调节器的旋塞阀
(
下图画
○
的部分
)
调节气压。
一触式空气软管接头
