Stationssoftware 713.0 (R19-2) / Versionsbeschreibung Ausgabe 11/2019
10
4 Leistungsmerkmale der Stationssoftware-Version
713.0
Die Stationssoftware-Version 713.0 beinhaltet alle Funktionen der vorherigen Stationssoftware-
Versionen 7xx. Nachfolgend sind die wichtigsten Leistungsmerkmale der Stationssoftware 713.0
aufgeführt.
HINWEIS
Detaillierte Angaben zu einzelnen Funktionen finden Sie in der Online-Hilfe der
Stationssoftware.
4.1 Smart-Pin-Support für TX V2 – Erweiterungen
Der Smart-Pin-Support für die TX V2 wurde um die im Folgenden beschriebenen Funktionen
erweitert.
Nutzung von teilweise erreichbaren Pipettenmagazinen
Kompatibler Modus: Komplett
Für die Bestückköpfe CPP und C&P20 P / P2 wurde jeweils ein neues Pipettenmagazin mit 20
Garagen eingeführt:
– Pipettenmagazine für CPP Bestückkopf: Magazin 20xx, Artikelnummer [03135469-xx]
– Pipettenmagazin für C&P20 P / P2 Bestückkopf: Magazin 40xx, Artikelnummer [03218226-xx]
Wenn die TX V2 mit Smart-Pin-Support konfiguriert wurde, können nicht alle Garagen in diesen
Pipettenmagazinen vom Bestückkopf erreicht werden. Um zu vermeiden, dass das gesamte
Pipettenmagazin blockiert wird, werden nur die Garagen außer Reichweite blockiert und
entsprechend gekennzeichnet. Alle erreichbaren Garagen können verwendet werden.
Pipettenmagazine, die nur teilweise erreichbar sind, werden mit einem zusätzlichen "XX" nach dem
Magazintyp-Namen im Magazine konfigurieren Dialog gekennzeichnet.
Stationssoftware 713.0 (R19-2) / Versionsbeschreibung Ausgabe 11/2019
11

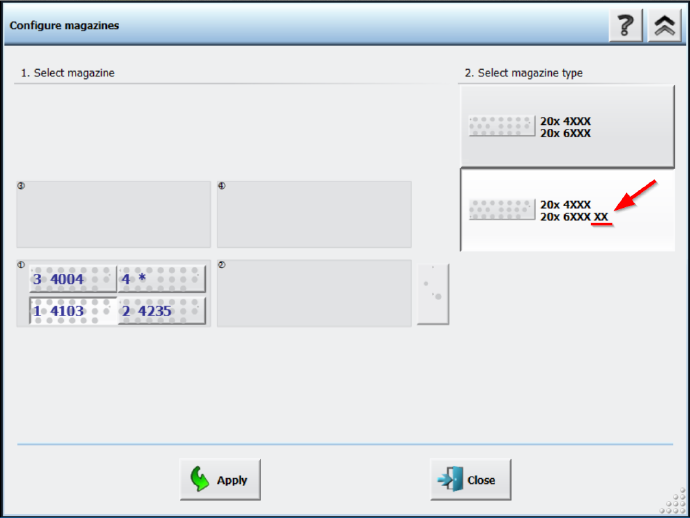

Abbildung 4-1: Teilweise erreichbare Pipettenmagazine im Magazine konfigurieren Dialog
Einschränkungen
– Diese Funktion ist nur für die Magazine 4xxx(20) / 6xxx(20), Artikelnummer [03218226-xx] für
den C&P20 P2 Kopf und 20xx(20), Artikelnummer [03226630-xx] für den CPP-Kopf verfügbar.
– Mindestens zwei der Marken der nur teilweise erreichbaren Pipettenmagazine müssen in
Reichweite der LP-Kamera am Bestückkopf sein.
– Alle Pipetten, die in Reichweite des Bestückkopfes sind, müssen auch in Reichweite der LP-
Kamera am Bestückkopf sein, damit die Pipetten ID gescannt werden kann.
Kombination von Smart-Pin-Support mit TwinHead auf der TX V2
Kompatibler Modus: Komplett
Die Kombination von Smart-Pin-Support mit einem TwinHead auf der TX V2 wird unterstützt.
4.2 Automatische Kavitätskalibrierung für Linear-Dipping-Unit 2 X
(LDU 2X)
Kompatibler Modus: Komplett
Beim Auswechseln einer Dipping-Platte mit automatischer Kavitäts-Funktion kann die
Kavitätentiefe manuell eingestellt werden. Die Konfiguration kann im Flash-Speicher der LDU
gespeichert werden. Wenn die LDU neu gestartet wird, wird die Kavitätentiefe der gespeicherten
Konfigurationen angepasst.
Die Kavitätentiefe kann über die Kavität der Dipping-Platte einstellen Schaltfläche an der
Stations-GUI eingestellt werden, durch die der Kavität der Dipping-Platte einstellen Dialog
geöffnet wird.
Weitere Informationen entnehmen Sie bitte der Linear Dipping Unit 2 X Betriebsanleitung,
Artikelnummer [00198517-xx].
Stationssoftware 713.0 (R19-2) / Versionsbeschreibung Ausgabe 11/2019
12
4.3 Signalturm mit fünf Farben für SIPLACE SX V3 Maschine
unterstützt
Kompatibler Modus: Komplett
Die SIPLACE SX V3 Maschinen unterstützen optional einen Signalturm mit fünf Farben. Die
farbigen Lichter des Signalturms haben die folgende Bedeutung:
● Rot: Gravierende technische Fehlfunktion oder irregulärer Zustand
● Gelb: Einrichtarbeiten oder Einzelmodus
● Blau: Umrüstung
● Grün: Automatischer Betrieb oder normaler Betrieb
● Weiß: Eingeschaltet, d. h. bereit, aber nicht am Produzieren
4.4 Neue Pipettentypen
Neue Pipetten für Messförderer
Folgende Messpipettentypen wurden neu eingeführt:
– 1403, Artikelnummer [03206822-xx]
– 1404, Artikelnummer [03206823-xx]
– 1406, Artikelnummer [03206824-xx]
– 2403, Artikelnummer [03206825-xx]
– 2404, Artikelnummer [03206826-xx]
– 2406, Artikelnummer [03206827-xx]
– 4403, Artikelnummer [03206829-xx]
– 4404, Artikelnummer [03206828-xx]
– 4406, Artikelnummer [03206830-xx]
Die Pipetten werden zur elektrischen Prüfung von Bauelementen im Messförderer verwendet. Sie
sind keiner Gehäuseform aus der Standard Formbibliothek zugeordnet.
Länge der Pipette 2204 wurde geändert
Die Länge der Pipette 2204 für CPP wurde von 15,0 mm auf 14,8 mm geändert.
4.5 Transportrichtung in Stations-GUI
Kompatibler Modus: Komplett
Die in der Stations-GUI angezeigte Transportrichtung wurde so geändert, dass sie jetzt der
Maschinenseite entspricht, von der aus auf die Stations-GUI zugegriffen wird. Wenn die Stations-
GUI z. B. von der rechten Seite bedient wird (Transportrichtung von links nach rechts), gibt das
Layout der Ansichten in der Stations-GUI ebenfalls eine Transportrichtung von links nach rechts
wieder.
HINWEIS
Um diese Funktion nutzen zu können, müssen Sie sich an der Station ab- und wieder
anmelden.
