Rev1.00c 维修调整要领书 9-9. 辊拨杆的更换 （ 选购品 、 一次更换台 ） 请关闭空气之后再进行更换 銭俊匂 P C 050501000 淀遊 P J 30 404050 5 固 4倖 S L 604025 92T N 黒王庫 P V 01 0505000 苔銚医 E 281172900 屶尺 E 263172900 銭俊苔萌 2倖 P J304040 505 熊壇L 怏周 熊壇R 怏周 图 9-9-1 9-10
Rev1.00c
维修调整要领书
9-8. 选择器的更换（选购品、一次更换台）
１） 关闭主体的总压缩空气阀门。（手阀）
２） 向左转动选择器盖，从护罩上卸下选择器。
３） 安装新的选择器，用盖把选择器固定导护罩上。
４） 打开主体的总压缩空气阀门。
試強淀遊 2倖
PJ304065103
僉夲匂
PV015117DAD
㍾咄匂
PXD55104000
殊臥熊
PVD25103000
磯銭俊匂
PJ3010651D3
〟什３ 倖
擦孛芦廾迅
固
僉夲匂怏周
40000585
图 9-8-1
9-9
Rev1.00c
维修调整要领书

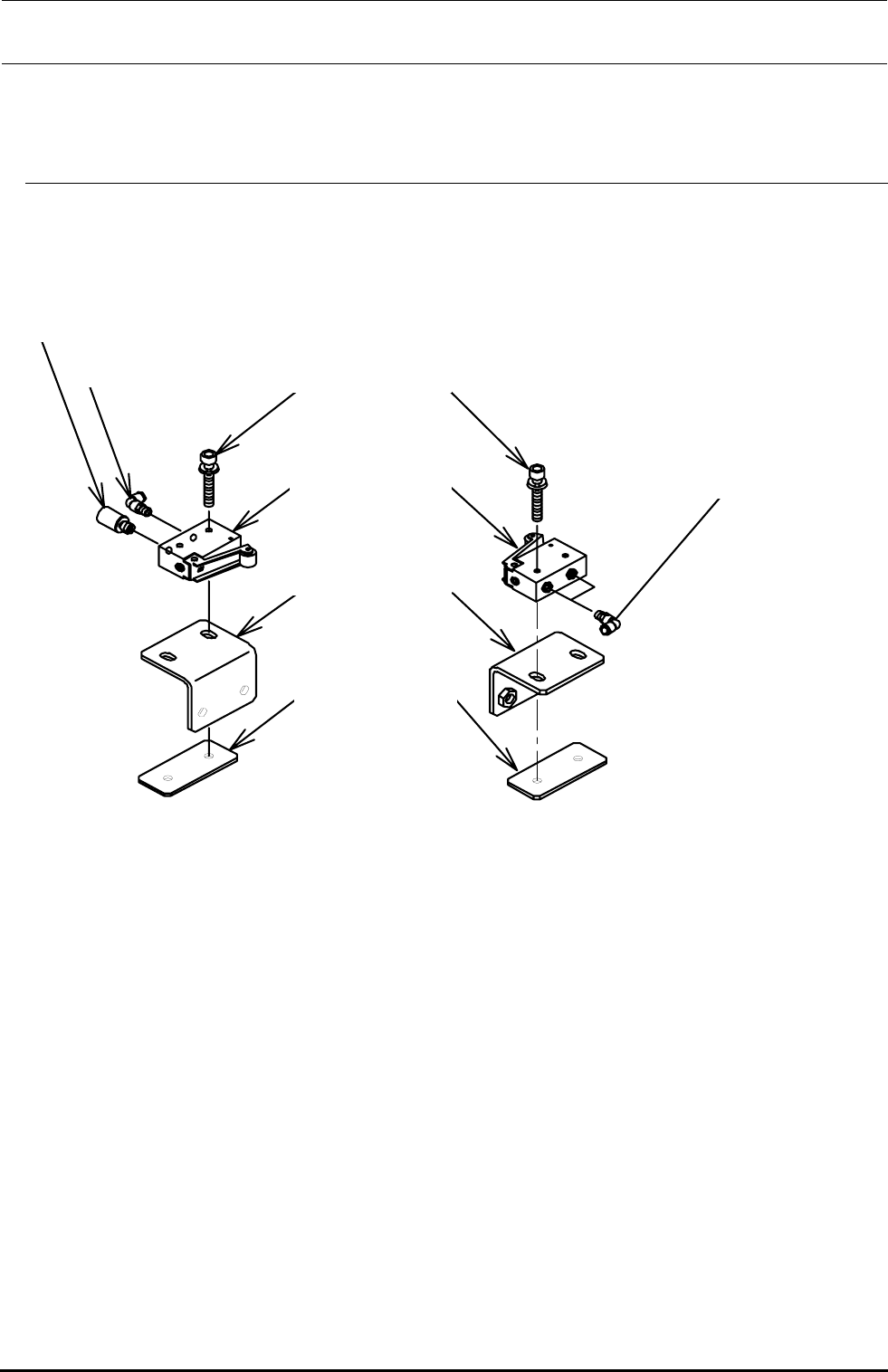

9-9. 辊拨杆的更换（选购品、一次更换台）
请关闭空气之后再进行更换
銭俊匂
PC050501000
淀遊
PJ304040505
固 4倖
SL60402592TN
黒王庫
PV010505000
苔銚医
E281172900
屶尺
E263172900
銭俊苔萌 2倖
PJ304040505
熊壇L怏周 熊壇R怏周
图 9-9-1
9-10
Rev1.00c
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
10 空气机器

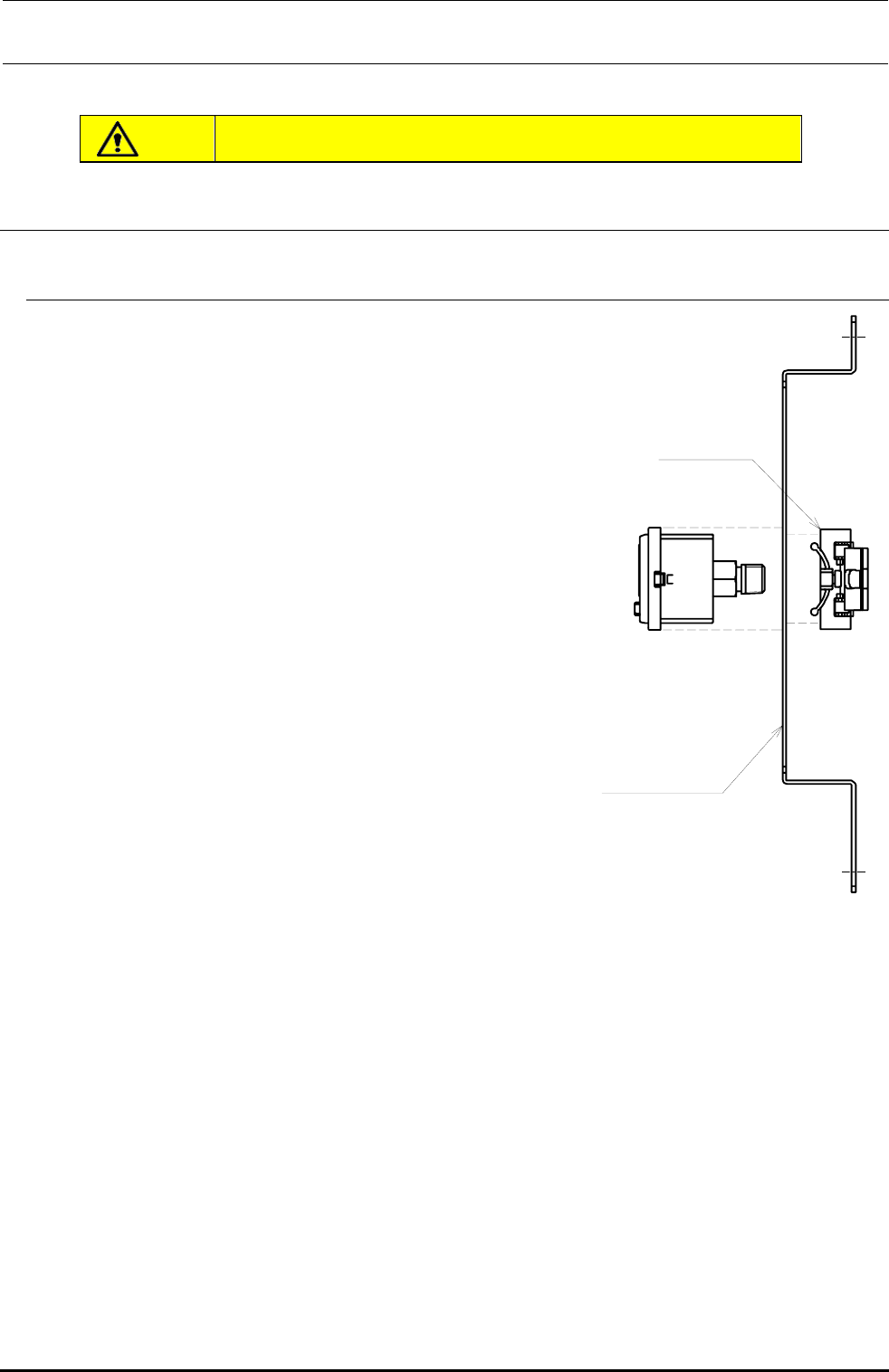

10-1. 数字压力开关的更换
树脂固定座
数字压力开关
面板
树脂固定座
１） 请使本体左下方的手柄阀处于关闭状态。
２） 请卸下护罩 FB。
３） 从数字压力开关上拆下φ6 气管和连接器。
４） 按住面板背面的树脂固定座，取下数字压力开关。
５） 装配请以相反的步骤进行。
10-1-1． 数字压力开关的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关 ON 时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则 ON）
响应时间 ：2.5ms 以下
自动预调设置 ：手动设置
设置按下述步骤进行。
