Rev1.00c 维修调整要领书 ③．FSD 支架 （ 左后 ） 图 １２−５ 供料器浮起传感器 (RR) 受光组件 供料器浮起传感器 (FR) 投光组件 确认用 LED 侧 确认用 LED 侧 FSD 支架 ④．FSD 支架 （ 右后 ） 图 １２−６ 供料器浮起传感器 (RF) 受光组件 供料器浮起传感器 (RR) 投光组件 确认用 LED 侧 确认用 LED 侧 FSD 支架 12-4
Rev1.00c
维修调整要领书
２） 更换卸下的支架的传感器。
①．FSD 支架（左前）
图１２−３
供料器浮起传感器(FF)受光组件 供料器浮起传感器(FF)投光组件
确认用 LED 侧确认用 LED 侧
②．FSD 支架（右前）
图１２−４
供料器浮起传感器(FR)受光组件 供料器浮起传感器(FR)投光组件
确认用 LED 侧确认用 LED 侧
FSD 支架
12-3
Rev1.00c
维修调整要领书

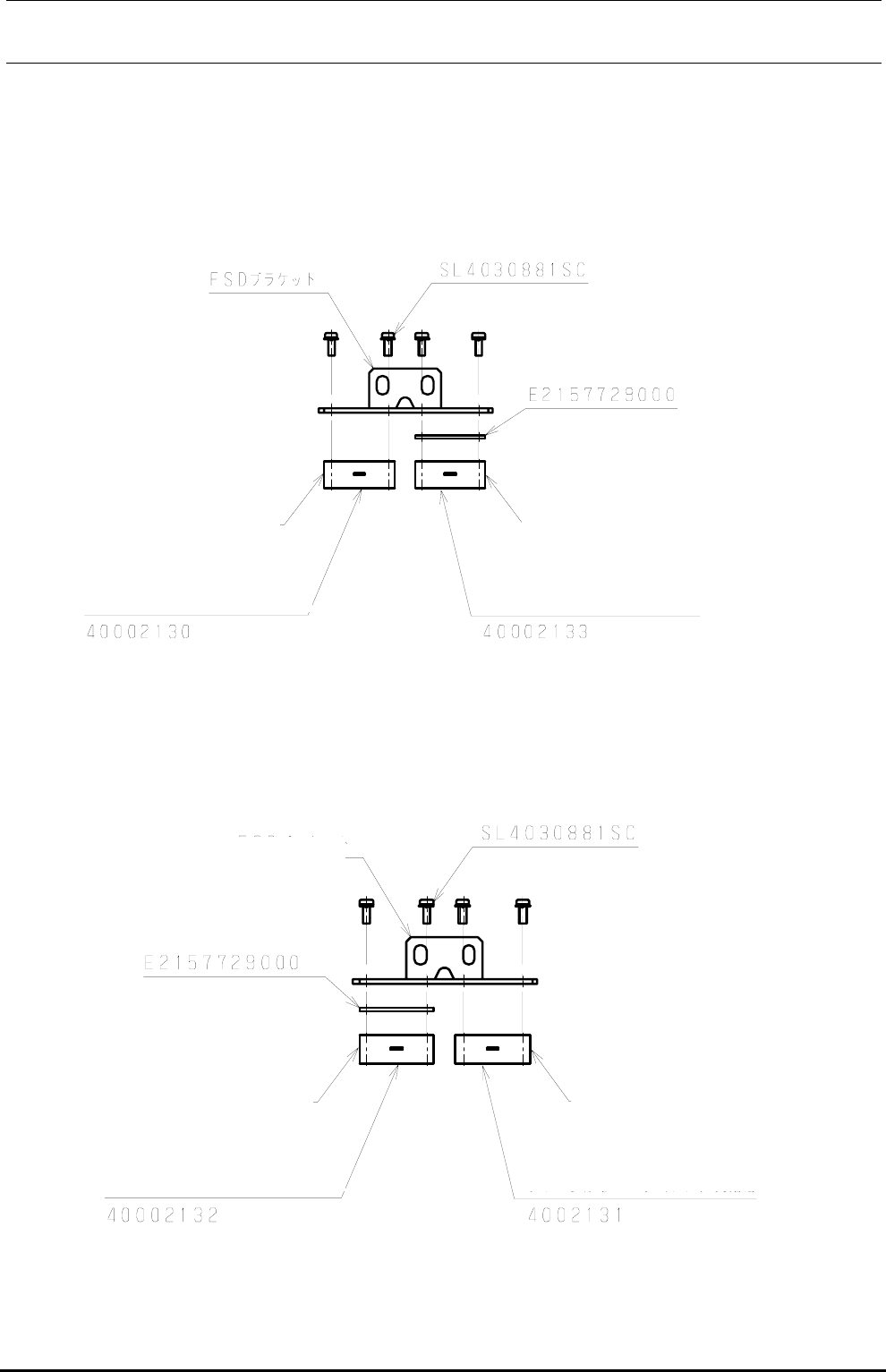

③．FSD 支架（左后）
图１２−５
供料器浮起传感器(RR)受光组件 供料器浮起传感器(FR)投光组件
确认用 LED 侧确认用 LED 侧
FSD 支架
④．FSD 支架（右后）
图１２−６
供料器浮起传感器(RF)受光组件 供料器浮起传感器(RR)投光组件
确认用 LED 侧
确认用 LED 侧
FSD 支架
12-4
Rev1.00c
维修调整要领书
３） 请调整更换后的传感器高度。
① ＦＳＤ支架（供料器跳起传感器）
把ＦＳＤ支架上面调整到距离供料器上面１２７．１±０．１ mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下
。
供料器上面
FSD 支架
FSD 垫片
供料器浮起传感器
127.1±0.1
12-5
