Rev1.00c 维修调整要领书 危险 为了防止突然的起动而造成的事故，请关掉电源之后再进行操作 。 12 供料器跳起传感器的更换 、 调整 １） 如下图所示，检查更换哪个位置的传感器，然后从支架上卸下。 ①． 左侧 F S D 屶尺( 恣念) FS D 屶 尺 ( 恣 朔 ) F S 屶尺( 恣) M樫 雁 字 F S D 屶尺( 恣念) FS D 屶 尺 ( 恣 朔 ) FS 屶 尺 ( 恣 ) L樫 雁 字 图 １２−１ 12-1
Rev1.00c
维修调整要领书
11-4．按键开关（ＣＥ对应机）
① 源ＳＷ
2
3
4
5
3
7
8
7
8
6
4
1
② 停止ＳＷ
③ 起动ＳＷ
④ 信号灯ＳＷ
⑤ 在线循环ＳＷ
⑥ 维修键ＳＷ
⑦ 供料器ＳＷ
⑧ 键盘变换ＳＷ
１） 卸下前侧的ＰＷＢ护罩。
２） 拔下操作开关基板上的更换插头。
３） 卸下开关时，卸下护罩里侧的开关根部（安装螺
母），从护罩表面拔下箱部，进行更换。
４） 安装时请按照相反的程序进行。
按
按
安装螺母
边
缘
固定部件
槽
操作盘
拔
箱
图１１−４−1
图１１−４−２
〈注意〉 开关的插头和操作开关基板的插头的组合，
安装时要注意方向性。
白标记
白标记
图１１−４−３
11-5
Rev1.00c
维修调整要领书
危险 为了防止突然的起动而造成的事故，请关掉电源之后再进行操作。
12 供料器跳起传感器的更换、调整

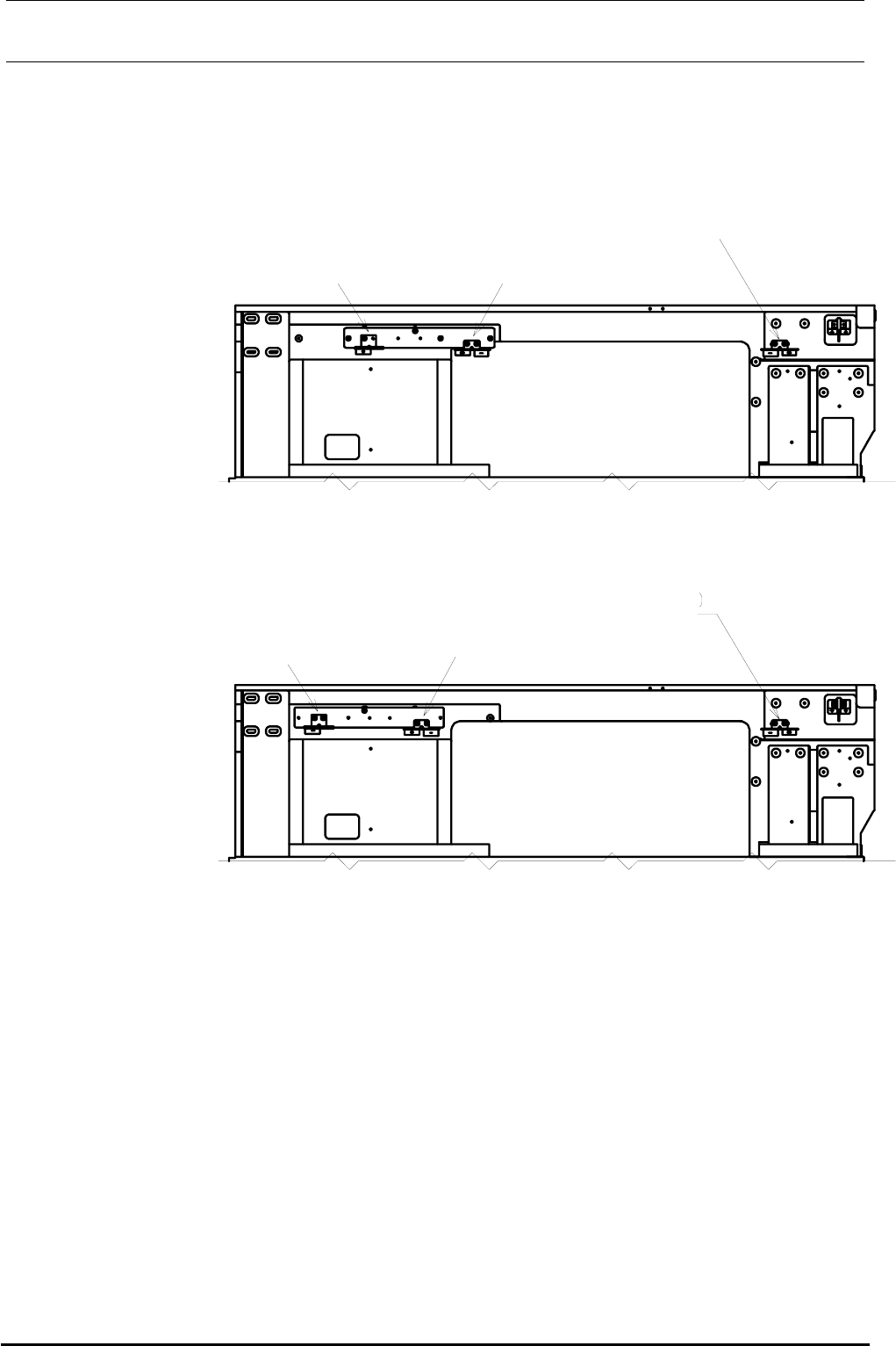

１） 如下图所示，检查更换哪个位置的传感器，然后从支架上卸下。
①．左侧
FSD屶尺(恣念)
FSD屶尺( 恣朔)
FS屶尺(恣)
M樫 雁 字
FSD屶尺(恣念)
FSD屶尺( 恣朔)
FS屶尺( 恣)
L樫雁字
图１２−１
12-1
Rev1.00c
维修调整要领书
②．右侧
FS屶尺(嘔)
FS屶尺(嘔)
FSD屶尺(嘔念)
FSD屶尺(嘔念)
FSD屶尺(嘔朔)
FSD屶尺(嘔朔)
M樫雁字
L樫雁字
图１２−２
12-2
