5-1
5
1. 급유준비
1.1 적용 구리스
구리스 급유를 실시할 경우는, 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .
c
주의
지정외의 구리스를 사용하면 , 장비가 손상될 경우가 있습니다 .
급유개소 대상 구리스 명칭 비고
본체
X축
볼스크류
NSL 구리스
가이드
Y축
볼스크류
가이드
W축
볼스크류
가이드
6 각 스플라인
PU 축
볼스크류
볼가이드
sATS15
AZ 축
볼스크류
NSL 구리스볼가이드
AH 축 가이드

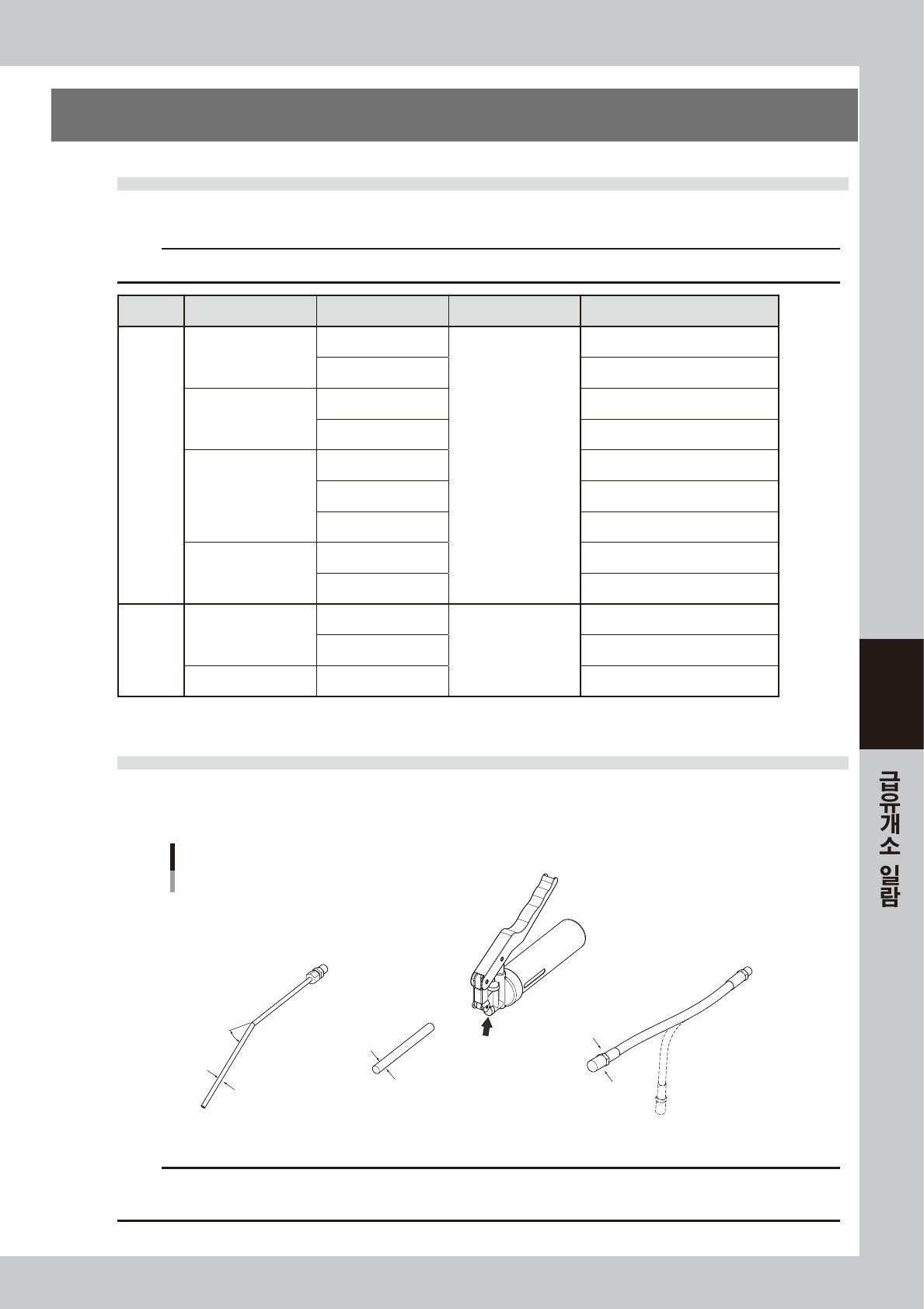

1.2 구리스건
구리스 급유에 사용하는 구리스 건은 , 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.
급유지시에 따라서 선단 노즐을 변경해 주십시오 .
구리스 건
구리스 건
30도 굽은타입 노즐
표준타입 노즐
여기에서 선단노즐을
바꿔 끼운다
플렉시블 타입 노즐
30°
선단부 외경 φ14
선단부 외경 φ10
선단부 외경 φ5
57500-KMG-00
c
주의
선단의 노즐은 사용하는 구리스별로 각각 준비해 주십시오 . 특성이 다른 구리스를 혼합해서 사용하면 , 장비의 성능에 영향을 미칠 우려가
있습니다 .
5-2
5
2. 본체의 급유개소와 주기
2.1 X 축
X축 급유개소 (HM 헤드유닛의 예)
볼스크류, 가이드
구리스 건 ：
손으로 도포 ：
X축 볼스크류부
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
57501-K MG-0 0
급유부위 구리스 종류 급유개소 주기 작업방법
볼스크류 NSL 1( 각 테이블 ) 1 회 /1 개월 구리스 건 : 표준타입 노즐
가이드 NSL 4( 각 테이블 ) 1 회／ 1 개월 구리스 건 ： 표준타입 노즐
n
요점
HM 헤드유닛과 HM5 헤드유닛의 급유개소는 같습니다.
