6-1 6 1. 노 즐 장 기 간 노 즐을 사 용 함 으로 인해 , 노 즐 선 단이 나 O 링 이 마 모되어 흡 착에러 의 원 인 이 될 수 있습 니 다 . 또 한 , 노 즐 의 세정 , 급 유를 실시 한 후에 도 탄 성 동작 이 원 활하 지 않을 경 우는 , 스프 링 등을 교 환할 필요가 있습 니다 . 1 . 1 노즐선 단 부와스 프 링의교 환 1 노즐 을탈 착합 니다 . …
6-1
6
1.노즐
장기간 노즐을 사용함으로 인해 , 노즐 선단이나 O 링이 마모되어 흡착에러의 원인이 될 수 있습니다 .
또한 , 노즐의 세정 , 급유를 실시한 후에도 탄성 동작이 원활하지 않을 경우는 , 스프링 등을 교환할 필요가 있습
니다 .
1.1 노즐선단부와스프링의교환
1
노즐을탈착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐의선단부와스프링을교환합니다 .
1. 클립을 분리합니다 .
2. 노즐 핀을 뺍니다 .
3. 스프링 또는 노즐 선단부를 교환합니다 .
4. 노즐 선단부를 핀으로 고정합니다 .
선단부에는 홈이 있으므로 , 홈에 맞춰서 핀을
끼워 주십시오 .
5. 클립을 장착합니다 . 클립이 헐겁거나 , 변형되
어 있을 경우에는 교환합니다 .
57600-KMG-00
c
주의
노즐 본체측에 기재되어 있는 노즐 각인 ( 예 :301A, 303A) 과
선단부의 형번이 일치한지 확인해 주십시오 .
c
주의
클립을 변형시키지 않도록 주의해 주십시오 .
3
스프링부에급유합니다 .
제3장「1.2.1 노즐 스프링의 청소와 급유」를
참조해서 노즐 스프링부에 급유합니다 .
4
노즐을원위치에되돌립니다 .
탈착한 헤드에 노즐을 되돌려 주십시오 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션 ( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에 올
바르게 세팅해 주십시오 .

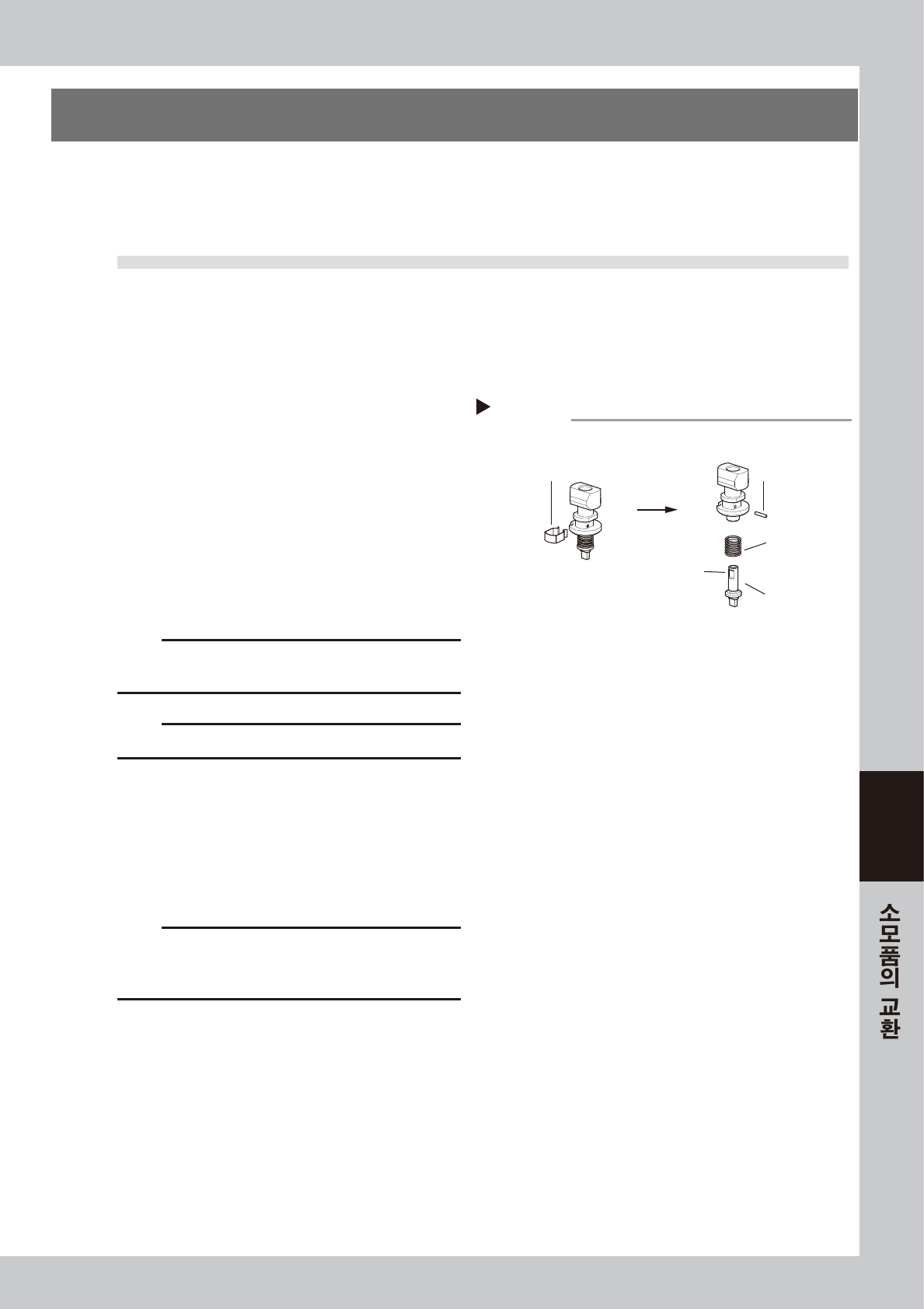

노즐 선단부와 스프링 교환
Step 2
클립을 분리한다
핀을 뺀다
■ 선단부의 탈착
스프링
노즐 선단부
홈
6-2
6
1.2 노즐 O 링의 교환
1
노즐을 탈착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. O 링을 교환할 노즐을 손으로 탈착해 주십시
오.
2
노즐 O 링을 교환합니다 .
O 링을 빼고 새로운 O 링으로 교환합니다 .
O 링이 잘 빠지지 않을 경우는 , 정밀 일자 드라이
버를 사용해서 빼 주십시오 .
576 01-KMG-00
3
노즐을 원위치에 되돌립니다 .
탈착한 헤드에 노즐을 되돌려 주십시오 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션 ( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에 올
바르게 세팅해 주십시오 .

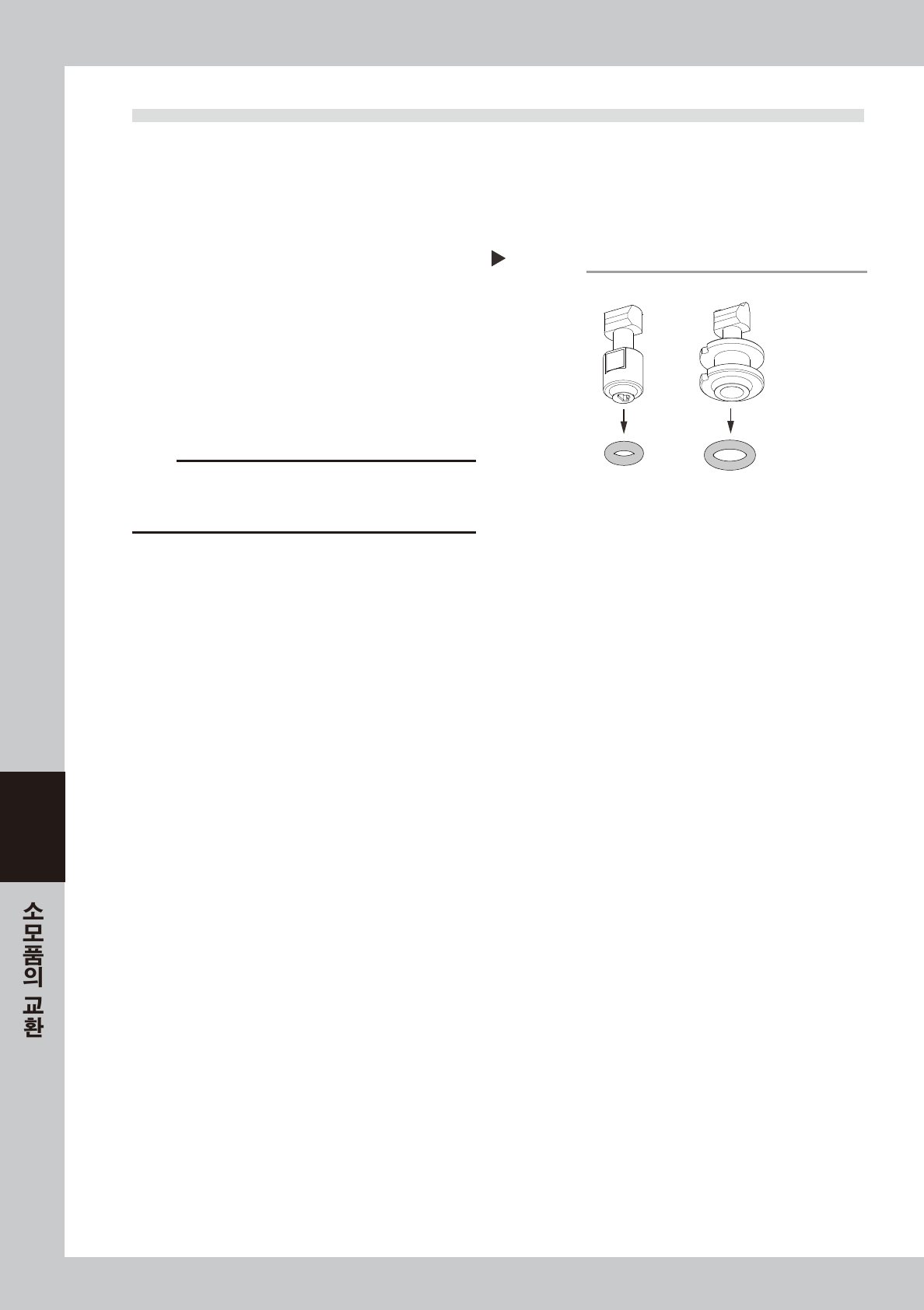

노즐 O링의 교환
Step 2
304A 노즐
■ O링의 분리
307A 노즐
